Pied-roulette sur platine 40 / 45

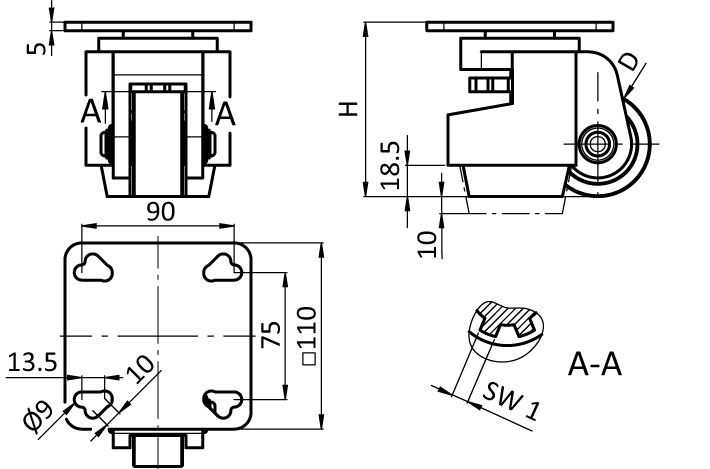

Pied-roulette sur platine 40 / 45 – plan technique

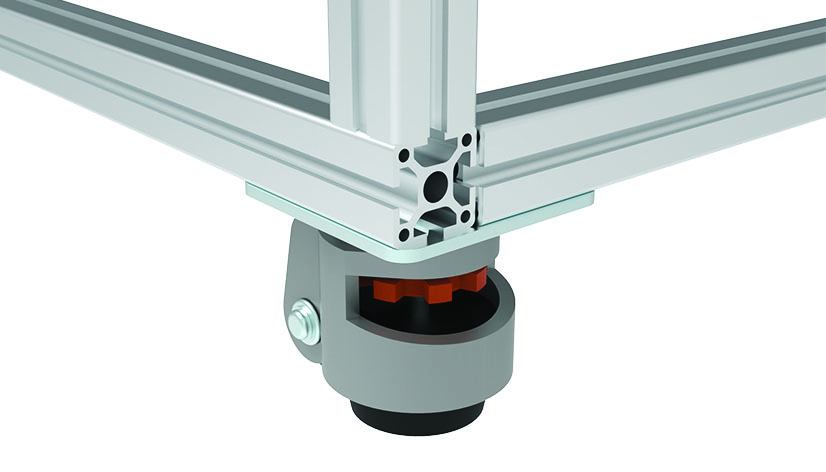

Pied-roulette sur platine 40 / 45 – exemple d'application

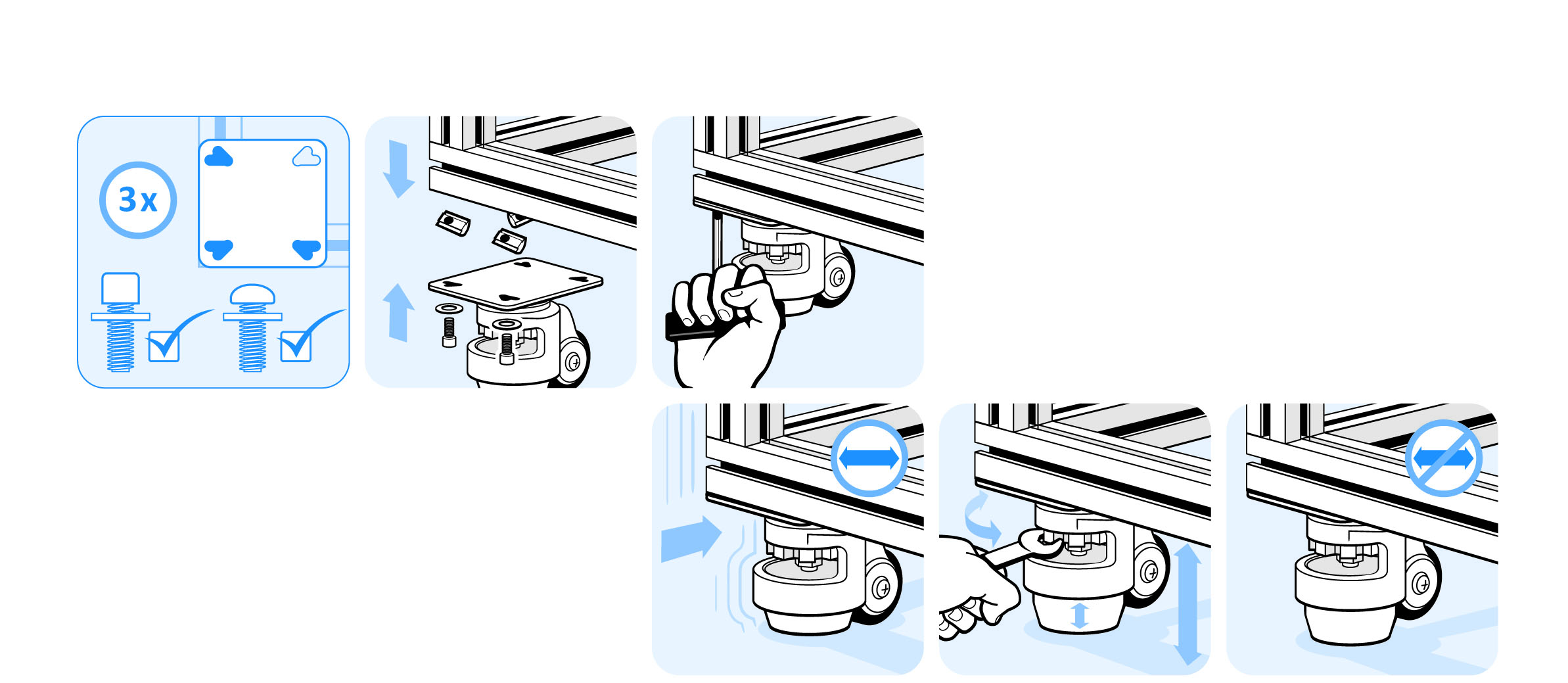

Pied-roulette sur platine 40 / 45 – schéma de montage

0,00 €

D (mm)

62

H (mm)

103

SW 1

12

Fmax (N)

4900

Réf. produit : 098LF062AF110110

Conditionnement: 1 pièce

Description:
Roulette de nivellement fiable avec plaque de montage intégrée
Pour la fixation sur des profilés en aluminium avec dimensions modulaires de 40 et 45 mm sans porte-à-faux
Aucun transport supplémentaire et aucune plaque d’embase nécessaires ;
Blocage du mouvement des rouleaux en les positionnant temporairement sur le poinçon, commande du réglage en hauteur du poinçon via la molette de réglage dans le boîtier de la roulette avec une clé de fermeture

Matériau:
Plaque de montage : acier
Boîtier : fonderie d’aluminium
Molette de réglage : plastique PA
Poinçon : caoutchouc NBR
Galets : plastique PA

Etat de surface:
Plaque de montage : zingué
Boîtier : peint. époxy

Couleur:
Logement : aluminium blanc ≈ RAL 9006
Molette de réglage : orange ≈ RAL 2004
Tampon : noir
Roller : noir

Pays de livraison:
Monde entier
