Pivot Joint 40 x 80 with Locking Lever

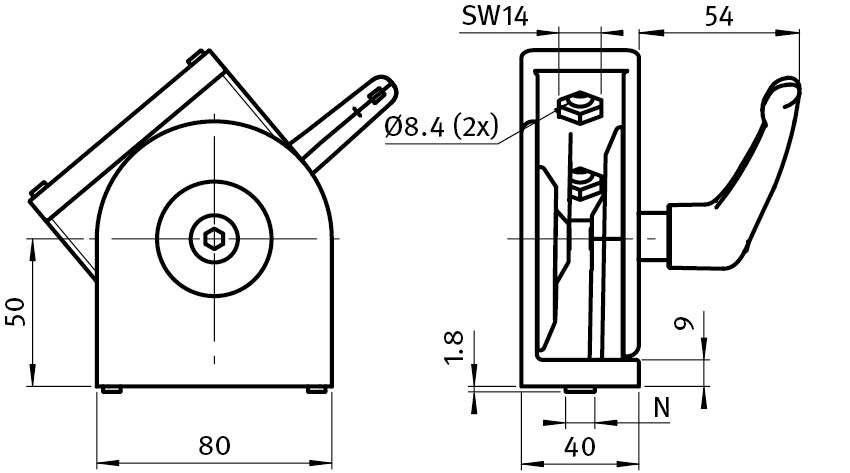

Pivot Joint 40 x 80 with Locking Lever – plan technique

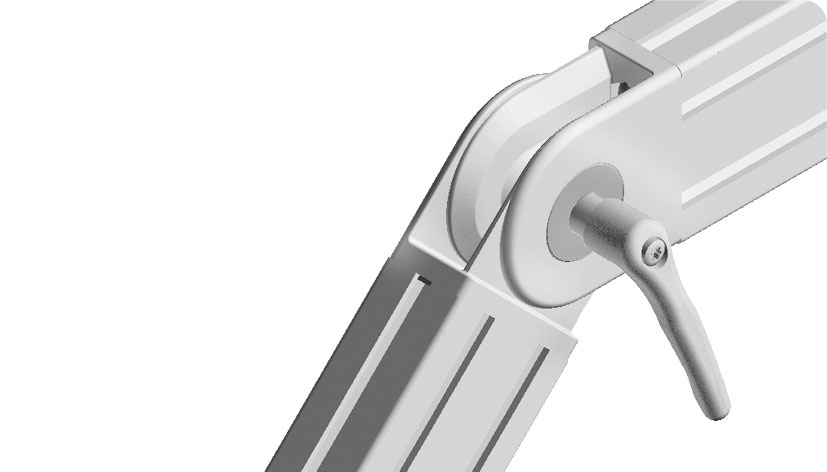

Pivot Joint 40 x 80 with Locking Lever – exemple d'application

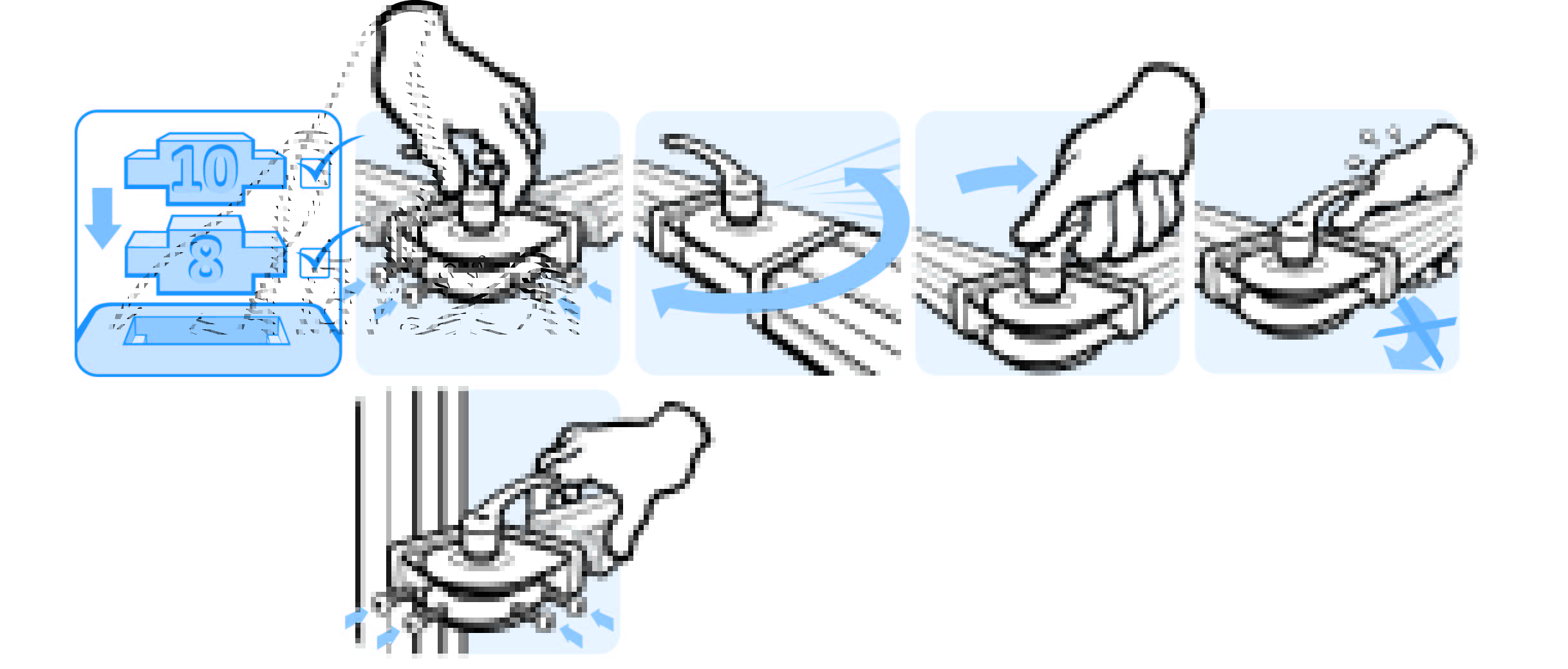

Pivot Joint 40 x 80 with Locking Lever – schéma de montage

0,00 €

Rainure N (mm)

8 / 10

Angle d'ouverture

184°

Réf. produit : 093GAF4080AN

Conditionnement: 1 pièce

Description:
Pour réaliser une connection articulée entre deux profiles ou panneaux qui peuvent être fixés dans n'importe quel angle; Pions de centrage R8 et R10 optionel; par vissage ou devissage d'une vis et leKIPP-levier de serrage vous pouvez ajuster la duretée de l'articulation ou la bloquer dans une position

Material:
Joint: Aluminum die-cast
KIPP-locking lever: Zinc die-cast

Etat de surface:
Joint : peint. poudre couleur alu
KIPP-Levier de serrage : plastique métallisé argenté

Couleur:
Couleur alu

Information:
Insert fileté pour réduction du Ø 10.2mm central en M8 voir 09308801

Options:
Autres surfaces, autres couleurs sur demande

Pays de livraison:
Monde entier

Conditionnement:	1 pièce
Modèle:	Fonderie d'aluminium
Poids (g):	542.1
Code ERP:	161844

Variantes

Réf. produit	Rainure N (mm)	Angle d'ouverture	CAO
093GAF4080AN	8 / 10	184°

Classification

ECLASS 6.0: 23360301
ECLASS 7.0: 23360301
ECLASS 8.0: 23360301
ECLASS 9.0: 23360301
ECLASS 10.0: 23360301
ECLASS 11.0: 23360301
ECLASS 12.0: 23360301
ECLASS 13.0: 23360301
Zolltarifnummer: 76169910990
Code douanier exportation: 76169910

Certificats

Tags

Profile Type	Profile Type B, Profile Type I
Slot Size	Slot size 8, Slot size 10
Modular Dimension	Modular Dimension 40
Profile Form	T-slot Profiles
Application Area	Machinery & Plant Engineering
