Plaque de liaison B AL (Kit)

Informations sur le produit "Plaque de liaison B AL (Kit)"

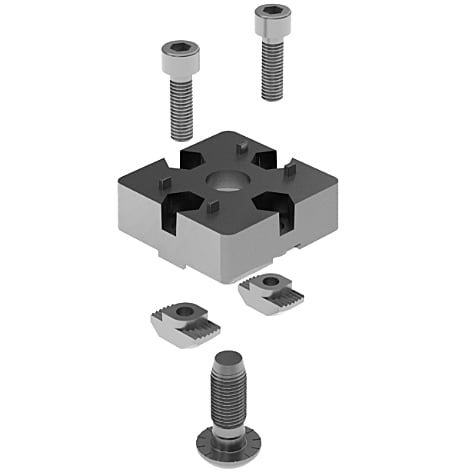

Kit d'assemblage 1:
1 vis DIN 7984 - M8 x 30,
2 vis DIN 7984 - M5 x 16,
2 écrou marteau - R8 - M5

Kit d'assemblage 2:
1 vis auto formeuse S12 x 30 Torx T50,
2 vis DIN 7984 - M6 x 20,
2 écrou marteau - R10 - M6

Couleur:
Couleur alu

Pays de livraison:
Monde entier

Description:

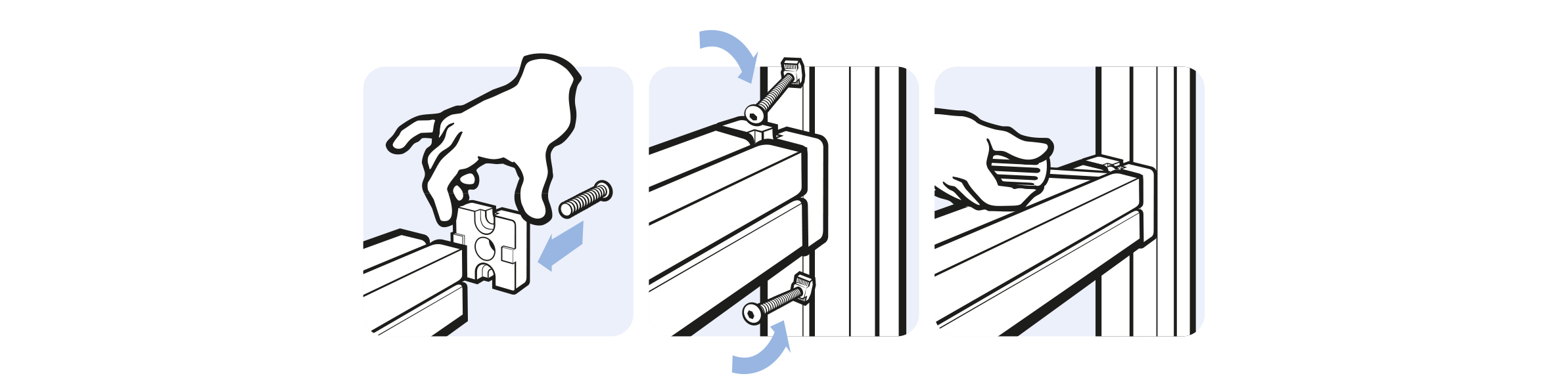

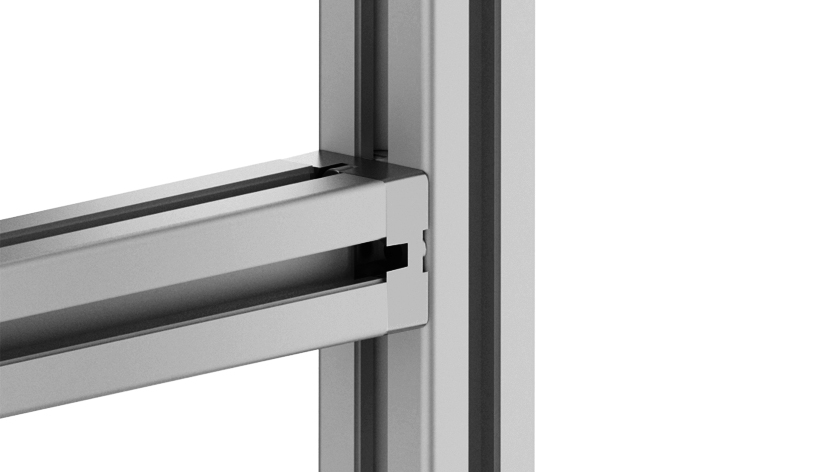

Pour connecter deux profilés orthogonaux

Matériau:
Plaque de fixation : fonderie d'aluminium
Kit d'assemblage : acier

Options:
Autres surfaces sur demande

Etat de surface:
Plaque de fixation : brute / peint. poudre
Kit d'assemblage : zingué

Conditionnement:	10 pièces
Modèle:	Fonderie d'aluminium
Poids (g):	52.0
Code ERP:	136592

Mots-clés / tags globaux :

Type de profilé	Type de profilé B
Taille de rainure	Rainure 8
Domaine d'application	Postes de travail industriels, Shopfloor

Variantes

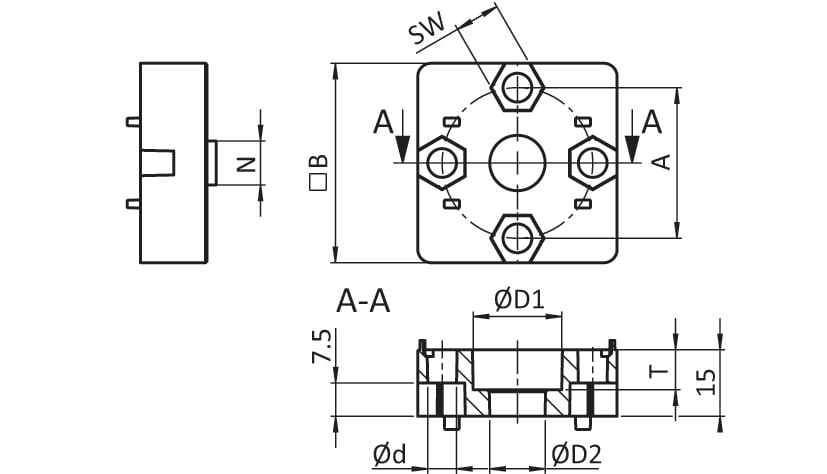

Réf. produit	SW (mm)	Profilé	A (mm)	B (mm)	D1 (mm)	D2 (mm)	d (mm)	Kit d'assemblage	Etat de surface	Couleur	Rainure N (mm)	T (mm)
099EA30300808AS01 - 1	8.9	B	21.6	30	13.6	8.5	5.5	Avec kit d'assemblage 1	Peint. poudre	Couleur alu	8	6.0
099EA30300808RS01 - 1	8.9	B	21.6	30	13.6	8.5	5.5	Avec kit d'assemblage 1	Brute	-	8	6.0

Téléchargements CAD

Classification

ECLASS 6.0: 23360290
ECLASS 7.0: 23360290
ECLASS 8.0: 23360290
ECLASS 9.0: 23360290
ECLASS 10.0: 23360290
ECLASS 11.0: 23360290
ECLASS 12.0: 23360290
ECLASS 13.0: 23360290
Zolltarifnummer: 76169910990
Code douanier exportation: 76169910
