Poignée confort

Informations sur le produit "Poignée confort"

Couleur:
Noir

Pays de livraison:
Monde entier

Description:

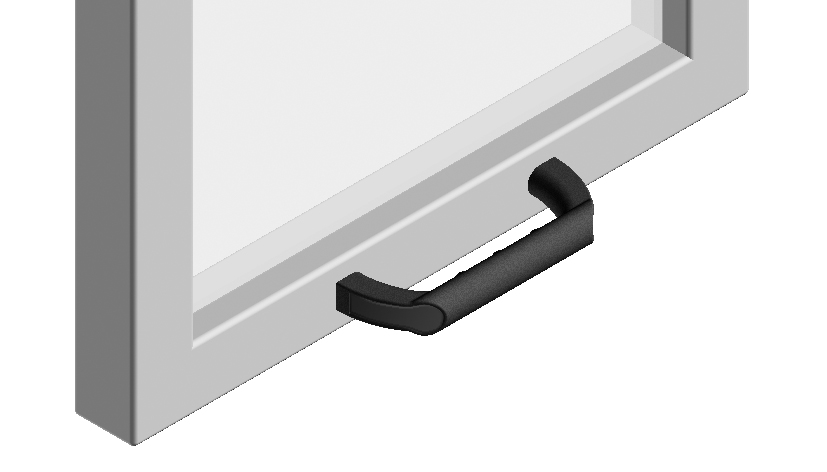

Pour monter sur portes, ouvrants et profilés aluminium

Fixation:

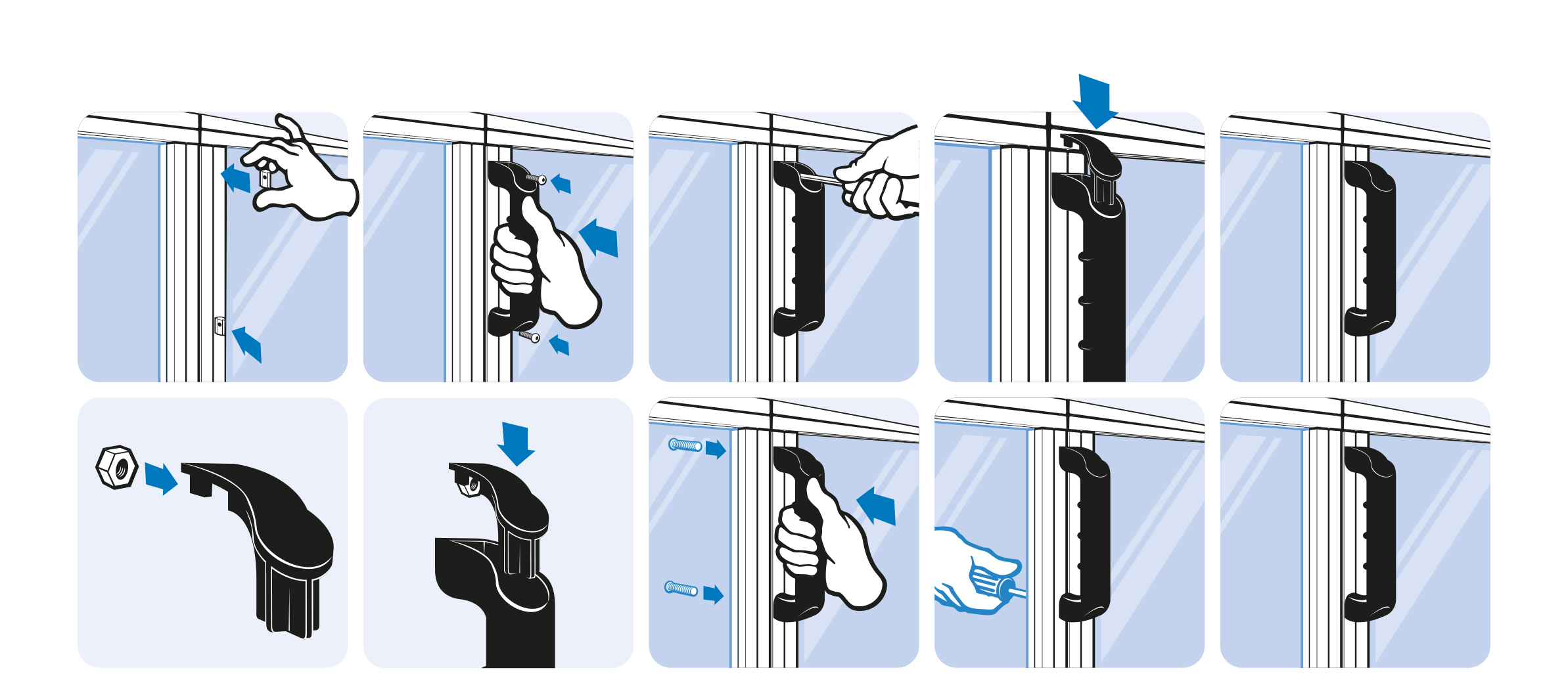

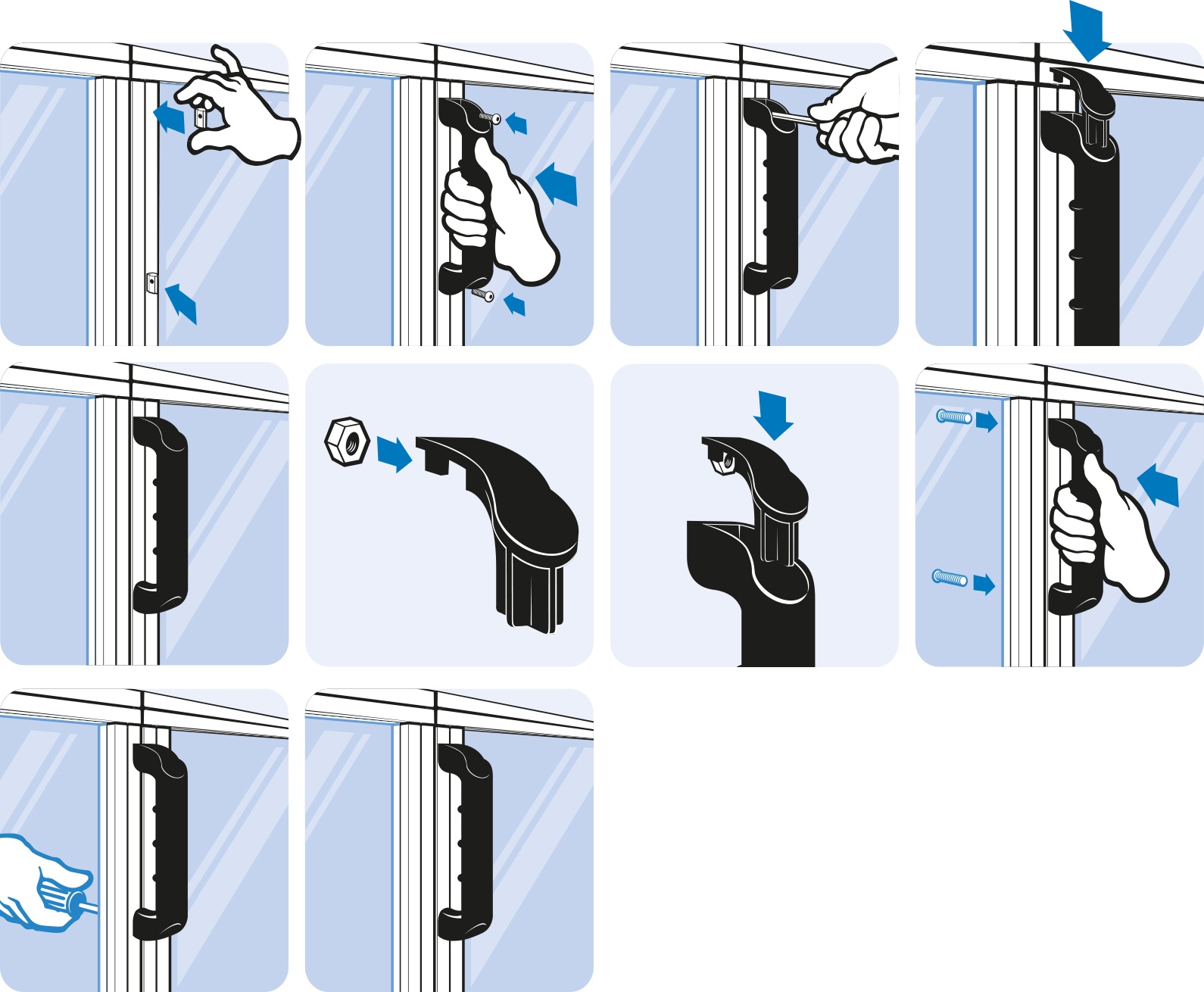

Depuis l'avant avec hexagon vis, depuis l'arrière avec vis et écrous insérés dans les caches

Matériau:
Plastique PA, renforcé à la bille de verre

Options:
Autres couleurs sur demande

Tip:
Compatible Cover Cap for Comfort and System Handle (Set) see 092301
Conditionnement: 10 pièces
Modèle: Plastique PA, 120, 160 et 200 mm
Poids (g): 26.2
Code ERP: 112188

Mots-clés / tags globaux :

Type de profilé Type de profilé B, Type de profilé I
Domaine d'application Construction de machines et d'installations

Variantes

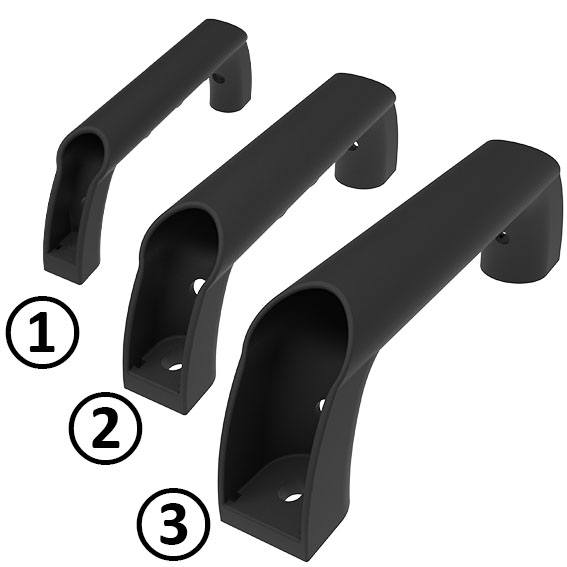

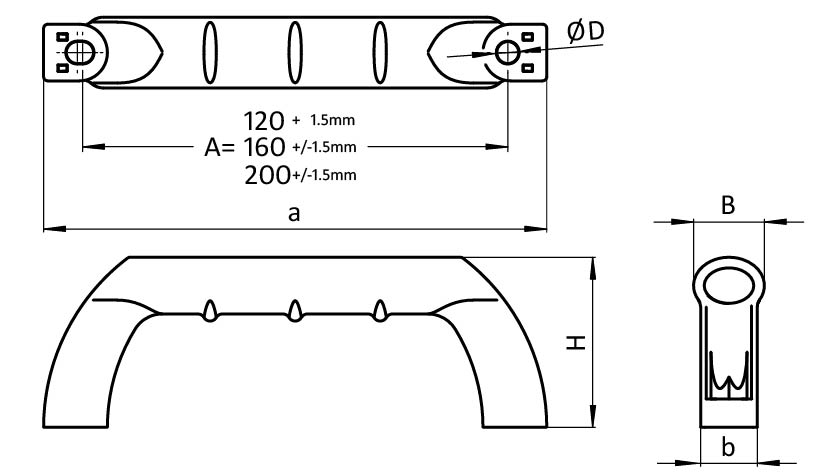

Réf. produit D (mm) Version H (mm) A (mm) B (mm) Fig. b (mm) pour vis a (mm)
6.2 120 48.0 120.0 20.0 ① 16.0 M6 142.0
8.2 160 60.0 160.0 30.0 ② 26.0 M8 188.0
8.2 200 75.0 200.0 38.0 ③ 36.0 M8 236.0

Téléchargements CAD

Classification

ECLASS 6.0
23010103
ECLASS 7.0
23010103
ECLASS 8.0
23010103
ECLASS 9.0
23010103
ECLASS 10.0
23010103
ECLASS 11.0
23010103
ECLASS 12.0
23010103
ECLASS 13.0
23010103
Zolltarifnummer
39269097900
Code douanier exportation
39269097
