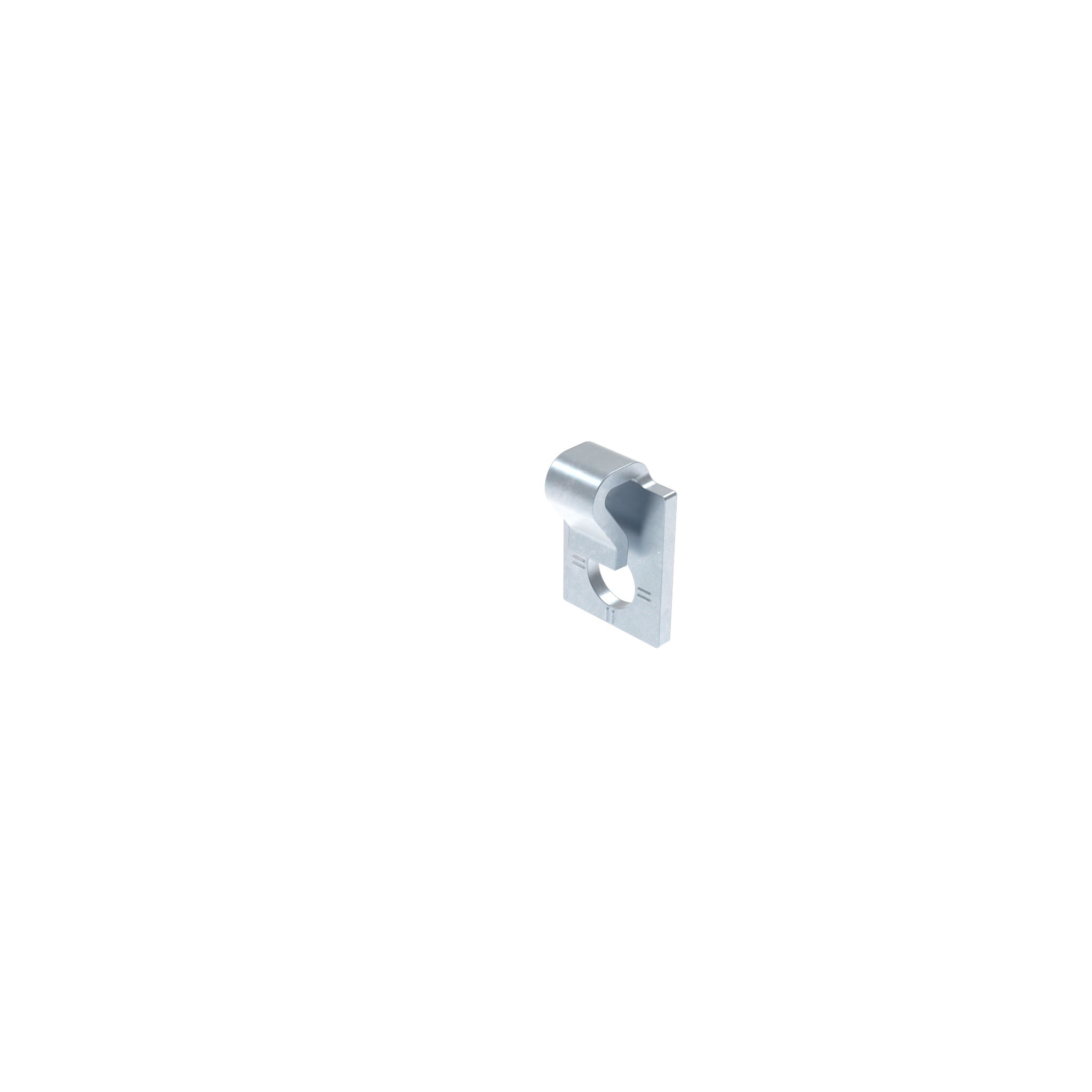

Screw Connector I, Single Side

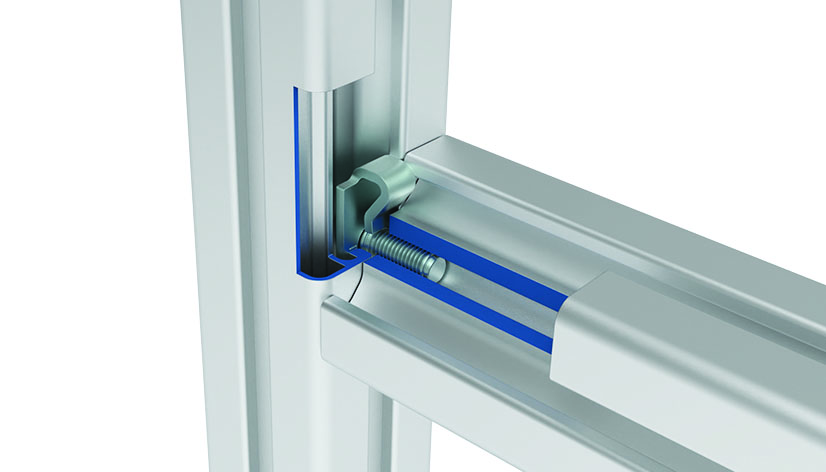

Screw Connector I, Single Side – exemple d'application

Informations sur le produit "Screw Connector I, Single Side"

Pays de livraison:
Monde entier

Description:
To connect two aluminum profiles; penetrates the andonized coat of the profile - thus ensuring a safe, ESD electrostatical discharging connection; free slot for the mounting of panels on one side

Matériau:
Acier

Etat de surface:
Zingué

Conditionnement:	100 pièces
Modèle:	R8
Poids (g):	8.6
Code ERP:	132368

Mots-clés / tags globaux :

Type de profilé	Type de profilé B, Type de profilé I
Taille de rainure	Rainure 8
Caractéristique produit	ESD
Forme de profilé	Profilés à rainure en T

Variantes

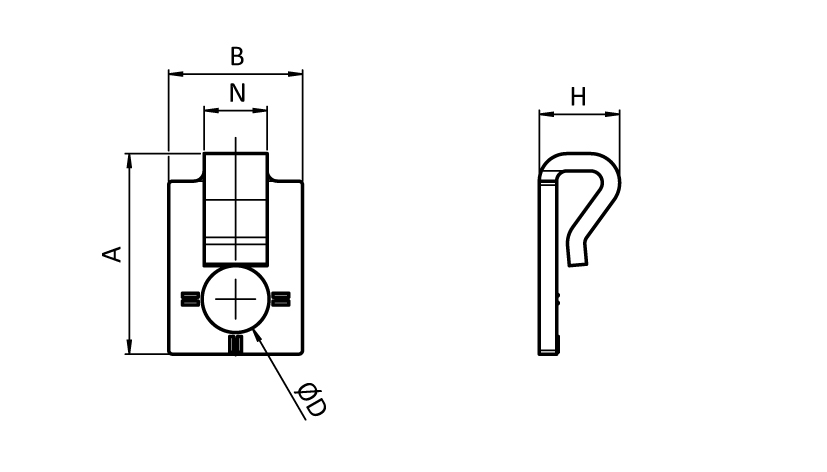

Réf. produit	D (mm)	Version	H (mm)	Profilé	ESD	Rainure N (mm)	A x B (mm)
092140	8.5	Anti-rotation	10.2	-	ESD décharge électrostatique	8	25.5 x 17.0
099F0840SM08	8.5	Avec vis tête bombéeM8 x 20	10.2	-	ESD décharge électrostatique	8	25.5 x 17.0
099F0840SS07	8.5	Avec vis auto-formeuse S7 x 20	10.2	I	ESD décharge électrostatique	8	25.5 x 17.0

Téléchargements CAD

Classification

ECLASS 6.0: 23360290
ECLASS 7.0: 23360290
ECLASS 8.0: 23360290
ECLASS 9.0: 23360290
ECLASS 10.0: 23360290
ECLASS 11.0: 23360290
ECLASS 12.0: 23360290
ECLASS 13.0: 23360290
Code douanier exportation: 73182900

Certificats
