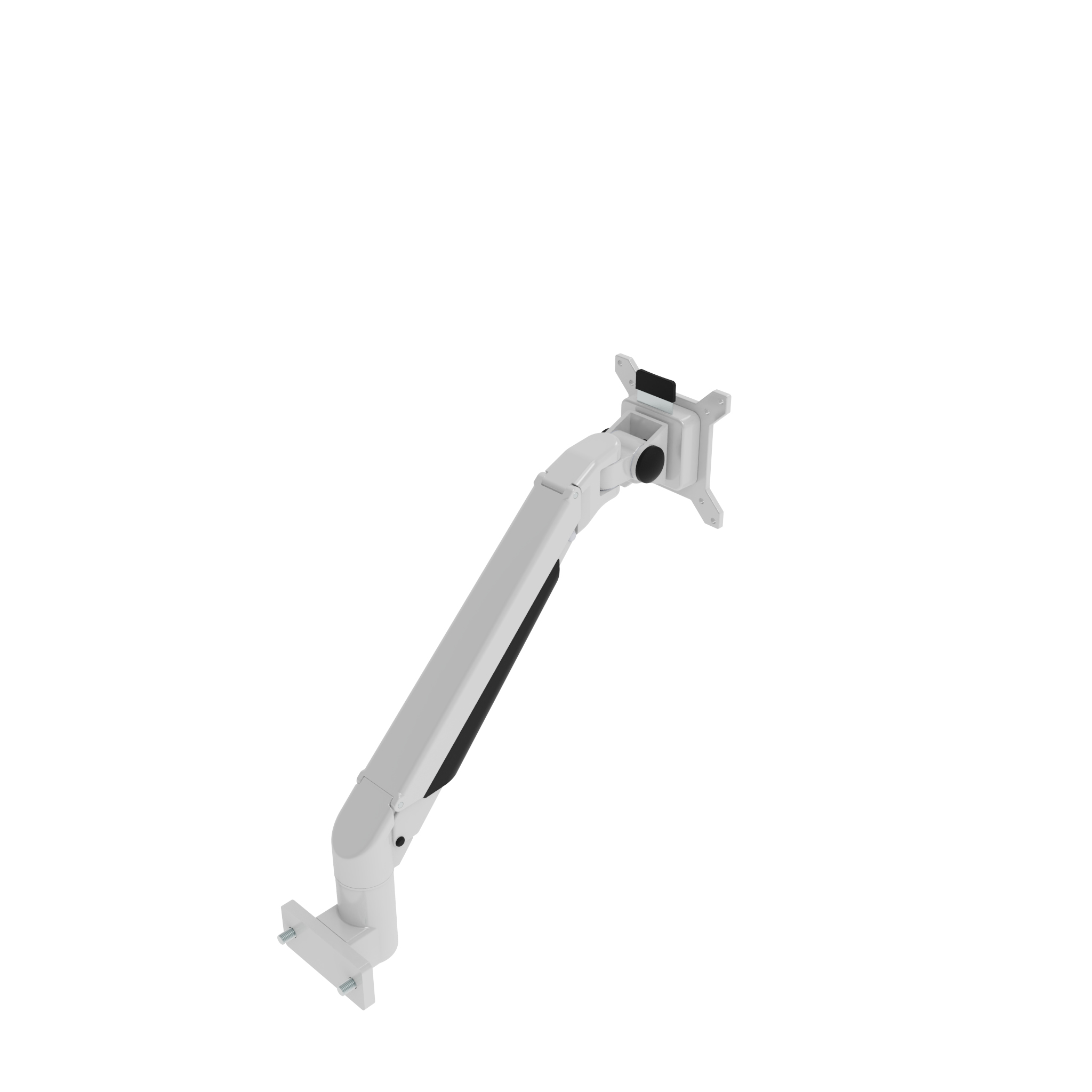

Support écran 4 axes, hauteur réglable (Kit)

Informations sur le produit "Support écran 4 axes, hauteur réglable (Kit)"

Couleur:
Plaque de montage VESA, amovible :
couleur alu / noir
Support écran : couleur alu
Couvercle de gestion des câbles : noir
Cales et bagues de roulement : noires
Bride de montage : couleur alu
Adaptateur de montage : couleur alu

Pays de livraison:
Monde entier

Description:
Pour montage amovible d’écrans, 2 – 10 kg ou 8 - 20 kg, plaque de montage compatible VESA MIS-D 75/100;
angle de vision et hauteur ajustables, écran pivotant à 90°;
bride de montage 360° pour fixation horizontale et verticale avec adaptateur de montage

Matériau:
Plaque de montage VESA, amovible :
Acier / Plastique
Support écran: aluminium moulé sous pression
Couvercle de gestion des câbles : Plastique
Cales et bagues de roulement : Plastique
Bride de montage : Aluminium moulé sous pression
Adaptateur de montage : Aluminium moulé sous pression
Vis : Acier

Kit:
1 plaque de montage VESA avec 4 vis – M4 × 12, Phillips
1 support écran 4 axes avec couvercle de gestion des câbles
1 bride de montage
1 vis de montage DIN 6912 – M8 × 25
1 adaptateur de montage
2 vis de montage DIN 6912 – M8 × 16
1 clé hex., AF 3
1 clé hex., AF 4

Etat de surface:
Plaque de montage VESA, amovible : peinte
Support écran : peint
Bride de montage : peinte
Adaptateur de montage : peint
Vis : zinguées

Zolltarifnummer:
76169990990
(ECLASS 6.0): 19140390
(ECLASS 7.0): 19140390
(ECLASS 8.0): 19140390
(ECLASS 9.0): 19140390
(ECLASS 10.0): 19140390
(ECLASS 11.0): 19140392
(ECLASS 12.0): 19140392
(ECLASS 13.0): 19140392
Conditionnement: 1 Kit
Modèle: 4 axes
Poids (g): 2200.0

Variantes

ID de produit Version Fmax (N)
6MHM75100S40 2 - 10 kg 98
6MHM75100S40S03 8 - 20 kg
