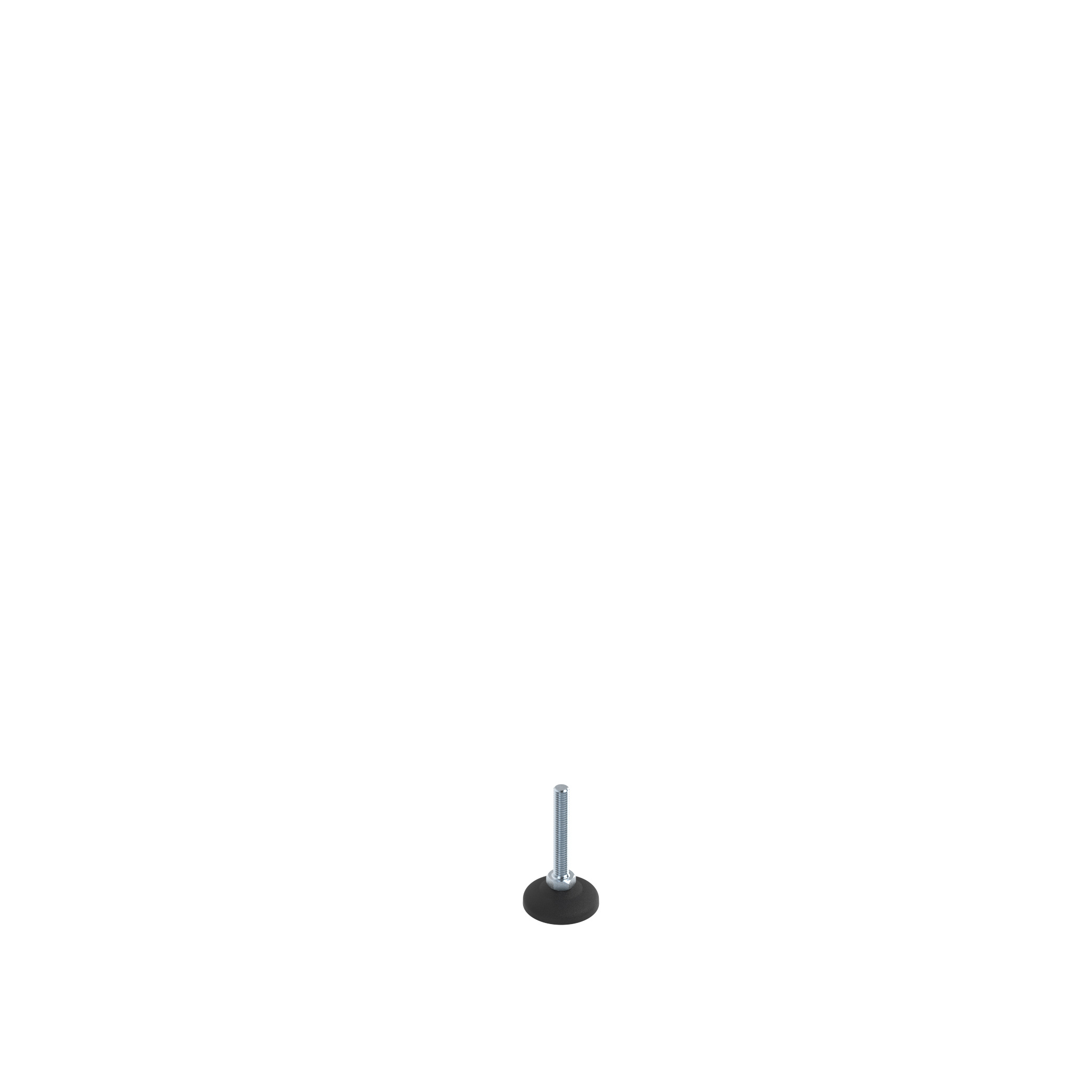

ECO-Stellfuß, PA / ST
Produktnummer:
9E040K08050M
Produktinformationen "ECO-Stellfuß, PA / ST"
Farbe:
Teller: schwarz
Lieferländer:
weltweit
Beschreibung:
preiswerter, nivellierbarer Stellfuß zum Ausgleich von Bodenunebenheiten
Material:
Teller: Kunststoff PA, glaskugelverstärkt
Gewindestange: Stahl
Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben, geklebte Anti-Slip-Platte auf Anfrage
weitere Längen und Größen auf Anfrage
Oberfläche:
Gewindestange: verzinkt
Hinweis:
passende Mutter siehe 4DIN439BM5M f. und 4DIN934M5M f.,
passende Anti-Slip-Platte siehe 098EG030 f.
Teller: schwarz
Lieferländer:
weltweit
Beschreibung:
preiswerter, nivellierbarer Stellfuß zum Ausgleich von Bodenunebenheiten
Material:
Teller: Kunststoff PA, glaskugelverstärkt
Gewindestange: Stahl
Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben, geklebte Anti-Slip-Platte auf Anfrage
weitere Längen und Größen auf Anfrage
Oberfläche:
Gewindestange: verzinkt
Hinweis:
passende Mutter siehe 4DIN439BM5M f. und 4DIN934M5M f.,
passende Anti-Slip-Platte siehe 098EG030 f.
| pA-Nummer: | 107988 |
|---|---|
| Liefereinheit: | 1 Stück |
| Modell: | Kunststoff PA / Stahl |
| Zolltarifnummer: | 73269098900 |
| Zolltarifnummer Ausfuhr: | 73269098 |
| Verbindung: | Schwenkbereich ±5° |
| Gewicht (g): | 30.6 |
Varianten
| Produkt ID | Ausführung | Teller | Fmax (N) | D (mm) | F (mm) | H (mm) | h (mm) | K (mm) | M x L (mm) | SW (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| 9E030K08025M | ohne Anti-Slip-Platte | 30 | 3430 | 29 | 16.0 | 11.5 | 2.0 | 5.3 | M8 x 25 | 13 |
| 9E030K08040M | ohne Anti-Slip-Platte | 30 | 3430 | 29 | 16.0 | 11.5 | 2.0 | 5.3 | M8 x 40 | 13 |
| 9E030K08050M | ohne Anti-Slip-Platte | 30 | 3430 | 29 | 16.0 | 11.5 | 2.0 | 7.5 | M8 x 50 | 13 |
| 9E030K10070M | ohne Anti-Slip-Platte | 30 | 4600 | 29 | 16.5 | 11.5 | 2.0 | 6.4 | M10 x 70 | 17 |
| 9E030K12040M | ohne Anti-Slip-Platte | 30 | 7550 | 29 | 17.5 | 11.5 | 2.0 | 7.5 | M12 x 40 | 19 |
| 9E030K12050M | ohne Anti-Slip-Platte | 30 | 7550 | 29 | 17.5 | 11.5 | 2.0 | 7.5 | M12 x 50 | 19 |
| 9E030K12120M | ohne Anti-Slip-Platte | 30 | 7550 | 29 | 17.5 | 11.5 | 2.0 | 7.5 | M12 x 120 | 19 |
| 9E040K08025M | ohne Anti-Slip-Platte | 40 | 3430 | 39 | 16.5 | 12.0 | 2.5 | 5.3 | M8 x 25 | 13 |
| 9E040K08040M | ohne Anti-Slip-Platte | 40 | 3430 | 39 | 16.5 | 12.0 | 2.5 | 5.3 | M8 x 40 | 13 |
| 9E040K08050M | ohne Anti-Slip-Platte | 40 | 3430 | 39 | 16.5 | 12.0 | 2.5 | 5.3 | M8 x 50 | 13 |
| 9E040K08070M | ohne Anti-Slip-Platte | 40 | 3430 | 39 | 16.5 | 12.0 | 2.5 | 5.3 | M8 x 70 | 13 |
| 9E040K08080M | ohne Anti-Slip-Platte | 40 | 3430 | 39 | 16.5 | 12.0 | 2.5 | 5.3 | M8 x 80 | 13 |
| 9E040K08120M | ohne Anti-Slip-Platte | 40 | 3430 | 39 | 16.5 | 12.0 | 2.5 | 5.3 | M8 x 120 | 13 |
| 9E040K10040M | ohne Anti-Slip-Platte | 40 | 4600 | 39 | 17.0 | 12.0 | 2.5 | 6.4 | M10 x 40 | 17 |
| 9E040K10050M | ohne Anti-Slip-Platte | 40 | 4600 | 39 | 17.0 | 12.0 | 2.5 | 6.4 | M10 x 50 | 17 |
| 9E040K10080M | ohne Anti-Slip-Platte | 40 | 4600 | 39 | 17.0 | 12.0 | 2.5 | 6.4 | M10 x 80 | 17 |
| 9E040K10100M | ohne Anti-Slip-Platte | 40 | 4600 | 39 | 17.0 | 12.0 | 2.5 | 6.4 | M10 x 100 | 17 |
| 9E040K12050M | ohne Anti-Slip-Platte | 40 | 7550 | 39 | 18.0 | 12.0 | 2.5 | 7.5 | M12 x 50 | 19 |
| 9E040K12070M | ohne Anti-Slip-Platte | 40 | 7550 | 39 | 18.0 | 12.0 | 2.5 | 7.5 | M12 x 70 | 19 |
| 9E040K12100M | ohne Anti-Slip-Platte | 40 | 7550 | 39 | 18.0 | 12.0 | 2.5 | 7.5 | M12 x 100 | 19 |
| 9E040K16150M | ohne Anti-Slip-Platte | 40 | 14200 | 39 | 20.5 | 12.0 | 2.5 | 10.0 | M16 x 150 | 24 |
| 9E050K08040M | ohne Anti-Slip-Platte | 50 | 3430 | 50 | 19.8 | 15.3 | 3.0 | 5.3 | M8 x 40 | 13 |
| 9E050K10050M | ohne Anti-Slip-Platte | 50 | 4600 | 50 | 20.3 | 15.3 | 3.0 | 6.4 | M10 x 50 | 17 |
| 9E050K10100M | ohne Anti-Slip-Platte | 50 | 4600 | 50 | 20.3 | 15.3 | 3.0 | 6.4 | M10 x 100 | 17 |
| 9E050K10120M | ohne Anti-Slip-Platte | 50 | 4600 | 50 | 20.3 | 15.3 | 3.0 | 6.4 | M10 x 120 | 17 |
| 9E050K12025M | ohne Anti-Slip-Platte | 50 | 7550 | 50 | 21.3 | 15.3 | 3.0 | 7.5 | M12 x 25 | 19 |
| 9E050K12050M | ohne Anti-Slip-Platte | 50 | 7550 | 50 | 21.3 | 15.3 | 3.0 | 7.5 | M12 x 50 | 19 |
| 9E050K12070M | ohne Anti-Slip-Platte | 50 | 7550 | 50 | 21.3 | 15.3 | 3.0 | 7.5 | M12 x 70 | 19 |
| 9E050K12080M | ohne Anti-Slip-Platte | 50 | 7550 | 50 | 21.3 | 15.3 | 3.0 | 7.5 | M12 x 80 | 19 |
| 9E050K12100M | ohne Anti-Slip-Platte | 50 | 7550 | 50 | 21.3 | 15.3 | 3.0 | 7.5 | M12 x 100 | 19 |
| 9E050K12120M | ohne Anti-Slip-Platte | 50 | 7550 | 50 | 21.3 | 15.3 | 3.0 | 7.5 | M12 x 120 | 19 |
| 9E050K16040M | ohne Anti-Slip-Platte | 50 | 14200 | 50 | 23.8 | 15.3 | 3.0 | 10.0 | M16 x 40 | 24 |
| 9E050K16070M | ohne Anti-Slip-Platte | 50 | 14200 | 50 | 23.8 | 15.3 | 3.0 | 10.0 | M16 x 70 | 24 |
| 9E050K16150M | ohne Anti-Slip-Platte | 50 | 14200 | 50 | 23.8 | 15.3 | 3.0 | 10.0 | M16 x 150 | 24 |
