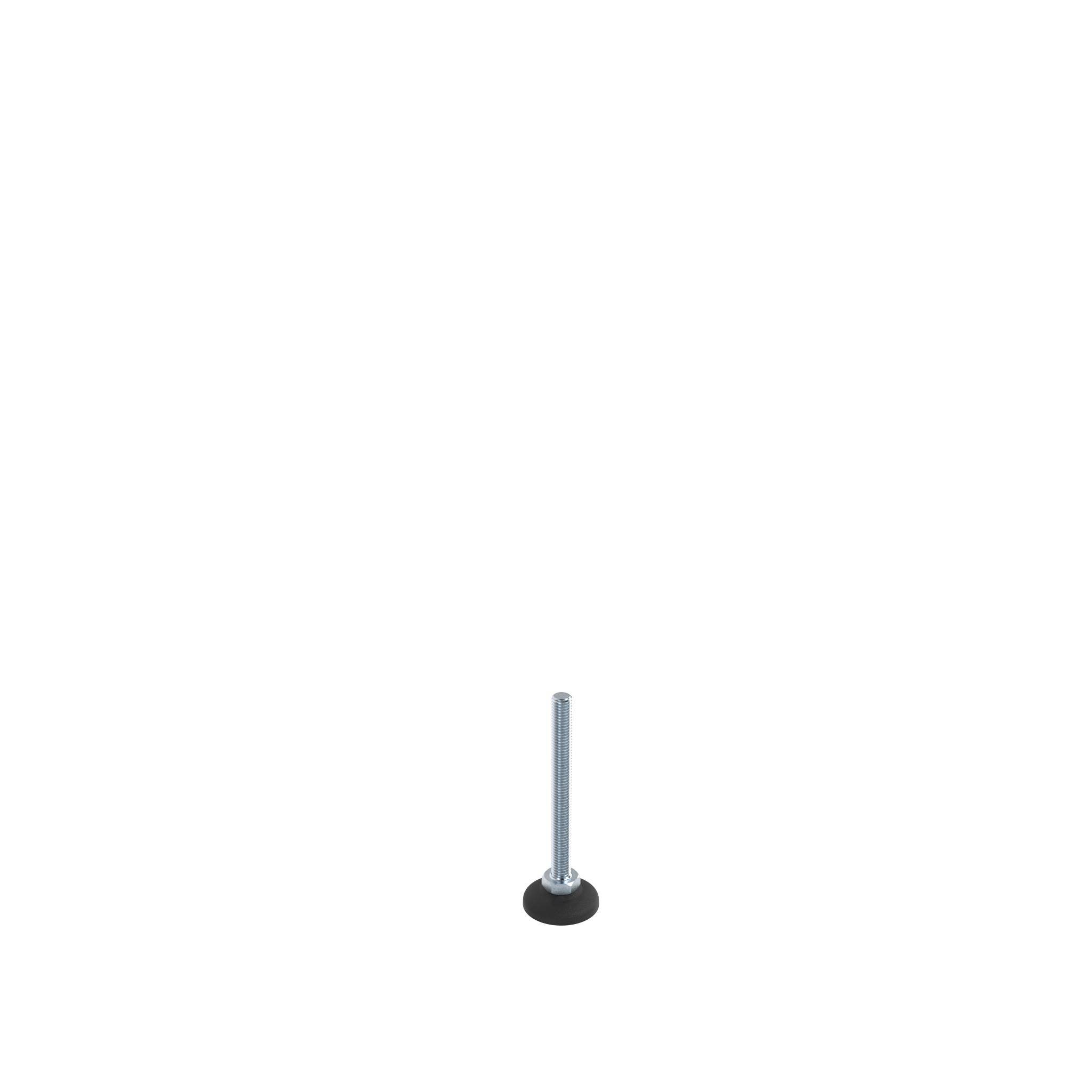

ECO-Stellfuß, PA / ST
0,00 €
preiswerter, nivellierbarer Stellfuß zum Ausgleich von Bodenunebenheiten
Teller: Kunststoff PA, glaskugelverstärkt
Gewindestange: Stahl
Oberfläche:
Gewindestange: verzinkt
Farbe:
Teller: schwarz
Hinweis:
passende Mutter siehe 4DIN439BM5M f. und 4DIN934M5M f.,
passende Anti-Slip-Platte siehe 098EG030 f.
Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben, geklebte Anti-Slip-Platte auf Anfrage
weitere Längen und Größen auf Anfrage
Lieferländer:
weltweit
| Liefereinheit: | 1 Stück |
|---|---|
| Modell: | Kunststoff PA / Stahl |
| Gewicht (g): | 68.6 |
| Verbindung: | Schwenkbereich ±5° |
| ERP-Nummer: | 108005 |
Varianten
| Teil-Nr. | Teller | Fmax (N) | SW (mm) | D (mm) | F (mm) | M x L (mm) | Ausführung | H (mm) | h (mm) | K (mm) | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 3430 | 13 | 29 | 16.0 | M8 x 25 | ohne Anti-Slip-Platte | 11.5 | 2.0 | 5.3 |
|
|
| 30 | 3430 | 13 | 29 | 16.0 | M8 x 40 | ohne Anti-Slip-Platte | 11.5 | 2.0 | 5.3 |
|
|
| 30 | 3430 | 13 | 29 | 16.0 | M8 x 50 | ohne Anti-Slip-Platte | 11.5 | 2.0 | 7.5 |
|
|
| 30 | 4600 | 17 | 29 | 16.5 | M10 x 70 | ohne Anti-Slip-Platte | 11.5 | 2.0 | 6.4 |
|
|
| 30 | 7550 | 19 | 29 | 17.5 | M12 x 40 | ohne Anti-Slip-Platte | 11.5 | 2.0 | 7.5 |
|
|
| 30 | 7550 | 19 | 29 | 17.5 | M12 x 50 | ohne Anti-Slip-Platte | 11.5 | 2.0 | 7.5 |
|
|
| 30 | 7550 | 19 | 29 | 17.5 | M12 x 120 | ohne Anti-Slip-Platte | 11.5 | 2.0 | 7.5 |
|
|
| 40 | 3430 | 13 | 39 | 16.5 | M8 x 25 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 5.3 |
|
|
| 40 | 3430 | 13 | 39 | 16.5 | M8 x 40 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 5.3 |
|
|
| 40 | 3430 | 13 | 39 | 16.5 | M8 x 50 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 5.3 |
|
|
| 40 | 3430 | 13 | 39 | 16.5 | M8 x 70 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 5.3 |
|
|
| 40 | 3430 | 13 | 39 | 16.5 | M8 x 80 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 5.3 |
|
|
| 40 | 3430 | 13 | 39 | 16.5 | M8 x 120 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 5.3 |
|
|
| 40 | 4600 | 17 | 39 | 17.0 | M10 x 40 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 6.4 |
|
|
| 40 | 4600 | 17 | 39 | 17.0 | M10 x 50 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 6.4 |
|
|
| 40 | 4600 | 17 | 39 | 17.0 | M10 x 80 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 6.4 |
|
|
| 40 | 4600 | 17 | 39 | 17.0 | M10 x 100 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 6.4 |
|
|
| 40 | 7550 | 19 | 39 | 18.0 | M12 x 50 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 7.5 |
|
|
| 40 | 7550 | 19 | 39 | 18.0 | M12 x 70 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 7.5 |
|
|
| 40 | 7550 | 19 | 39 | 18.0 | M12 x 100 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 7.5 |
|
|
| 40 | 14200 | 24 | 39 | 20.5 | M16 x 150 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 10.0 |
|
|
| 50 | 3430 | 13 | 50 | 19.8 | M8 x 40 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 5.3 |
|
|
| 50 | 4600 | 17 | 50 | 20.3 | M10 x 50 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 6.4 |
|
|
| 50 | 4600 | 17 | 50 | 20.3 | M10 x 100 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 6.4 |
|
|
| 50 | 4600 | 17 | 50 | 20.3 | M10 x 120 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 6.4 |
|
|
| 50 | 7550 | 19 | 50 | 21.3 | M12 x 25 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 7.5 |
|
|
| 50 | 7550 | 19 | 50 | 21.3 | M12 x 50 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 7.5 |
|
|
| 50 | 7550 | 19 | 50 | 21.3 | M12 x 70 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 7.5 |
|
|
| 50 | 7550 | 19 | 50 | 21.3 | M12 x 80 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 7.5 |
|
|
| 50 | 7550 | 19 | 50 | 21.3 | M12 x 100 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 7.5 |
|
|
| 50 | 7550 | 19 | 50 | 21.3 | M12 x 120 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 7.5 |
|
|
| 50 | 14200 | 24 | 50 | 23.8 | M16 x 40 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 10.0 |
|
|
| 50 | 14200 | 24 | 50 | 23.8 | M16 x 70 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 10.0 |
|
|
| 50 | 14200 | 24 | 50 | 23.8 | M16 x 150 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 10.0 |
|
Klassifizierung
- ECLASS 6.0
- 90900110
- ECLASS 7.0
- 90900109
- ECLASS 8.0
- 90900108
- ECLASS 9.0
- 90900107
- ECLASS 10.0
- 90900106
- ECLASS 11.0
- 90900105
- ECLASS 12.0
- 90900104
- ECLASS 13.0
- 90900103
- ECLASS 14.0
- 90900102
- ECLASS 15.0
- 90900101
- ECLASS 16.0
- 23010701
- Zolltarifnummer
- 73269098900
- Zolltarifnummer Ausfuhr
- 73269098
Zertifikate
Tags
| Profilform | T-Nutprofile |
|---|---|
| Anwendungsbereich | Maschinen- und Anlagenbau |
Passendes Zubehör
Beschreibung:flache Kontermuttern DIN EN ISO 4035 (DIN 439) für GewindestangenMaterial:Stahl / EdelstahlOberfläche:verzinkt / blankLieferländer:weltweit
Beschreibung:Kontermutter DIN EN ISO 4032 (DIN 934) für GewindestangenMaterial:Stahl / EdelstahlOberfläche:verzinkt / blankLieferländer:weltweit
Beschreibung:verhindert das Verrutschen von Stellfüßen auf glatten Industrieböden und kann Vibrationen dämpfenMaterial:thermoplastisches Elastomer, ≈ 70 Shore AFarbe:schwarzExtras:ESD elektrostatisch entladend auf AnfrageLieferländer:weltweit
