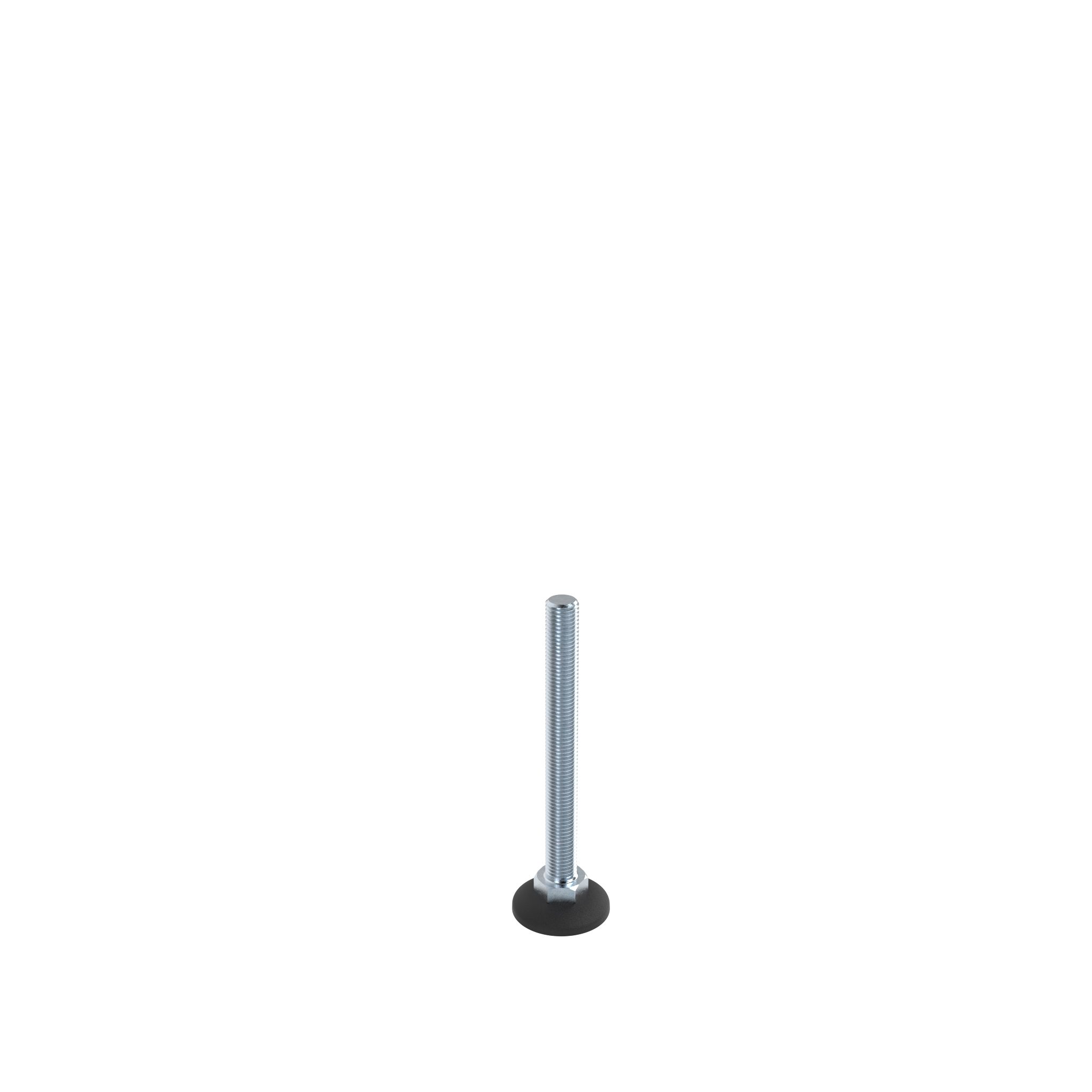

ECO-Stellfuß, PA / ST
Regulärer Preis:
0,00 €
Teil-Nr.:
9E050K16150M
Liefereinheit:
1 Stück
Produktinformationen "ECO-Stellfuß, PA / ST"
Farbe:
Teller: schwarz
Lieferländer:
weltweit
Beschreibung:
preiswerter, nivellierbarer Stellfuß zum Ausgleich von Bodenunebenheiten
Material:
Teller: Kunststoff PA, glaskugelverstärkt
Gewindestange: Stahl
Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben, geklebte Anti-Slip-Platte auf Anfrage
weitere Längen und Größen auf Anfrage
Oberfläche:
Gewindestange: verzinkt
Hinweis:
passende Mutter siehe 4DIN439BM5M f. und 4DIN934M5M f.,
passende Anti-Slip-Platte siehe 098EG030 f.
Teller: schwarz
Lieferländer:
weltweit
Beschreibung:
preiswerter, nivellierbarer Stellfuß zum Ausgleich von Bodenunebenheiten
Material:
Teller: Kunststoff PA, glaskugelverstärkt
Gewindestange: Stahl
Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben, geklebte Anti-Slip-Platte auf Anfrage
weitere Längen und Größen auf Anfrage
Oberfläche:
Gewindestange: verzinkt
Hinweis:
passende Mutter siehe 4DIN439BM5M f. und 4DIN934M5M f.,
passende Anti-Slip-Platte siehe 098EG030 f.
| Liefereinheit: | 1 Stück |
|---|---|
| Modell: | Kunststoff PA / Stahl |
| Gewicht (g): | 249.6 |
| Verbindung: | Schwenkbereich ±5° |
| ECLASS 6.0: | 90900110 |
| ECLASS 7.0: | 90900109 |
| ECLASS 8.0: | 90900108 |
| ECLASS 9.0: | 90900107 |
| ECLASS 10.0: | 90900106 |
| ECLASS 11.0: | 90900105 |
| ECLASS 12.0: | 90900104 |
| ECLASS 13.0: | 90900103 |
| ECLASS 14.0: | 90900102 |
| ECLASS 15.0: | 90900101 |
| ECLASS 16.0: | 23010701 |
| Zolltarifnummer: | 73269098900 |
| Zolltarifnummer Ausfuhr: | 73269098 |
| ERP-Nummer: | 108138 |
Varianten
| Teil-Nr. | Teller | Fmax (N) | SW (mm) | D (mm) | F (mm) | M x L (mm) | Ausführung | H (mm) | h (mm) | K (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| 9E030K08025M | 30 | 3430 | 13 | 29 | 16.0 | M8 x 25 | ohne Anti-Slip-Platte | 11.5 | 2.0 | 5.3 |
| 9E030K08040M | 30 | 3430 | 13 | 29 | 16.0 | M8 x 40 | ohne Anti-Slip-Platte | 11.5 | 2.0 | 5.3 |
| 9E030K08050M | 30 | 3430 | 13 | 29 | 16.0 | M8 x 50 | ohne Anti-Slip-Platte | 11.5 | 2.0 | 7.5 |
| 9E030K10070M | 30 | 4600 | 17 | 29 | 16.5 | M10 x 70 | ohne Anti-Slip-Platte | 11.5 | 2.0 | 6.4 |
| 9E030K12040M | 30 | 7550 | 19 | 29 | 17.5 | M12 x 40 | ohne Anti-Slip-Platte | 11.5 | 2.0 | 7.5 |
| 9E030K12050M | 30 | 7550 | 19 | 29 | 17.5 | M12 x 50 | ohne Anti-Slip-Platte | 11.5 | 2.0 | 7.5 |
| 9E030K12120M | 30 | 7550 | 19 | 29 | 17.5 | M12 x 120 | ohne Anti-Slip-Platte | 11.5 | 2.0 | 7.5 |
| 9E040K08025M | 40 | 3430 | 13 | 39 | 16.5 | M8 x 25 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 5.3 |
| 9E040K08040M | 40 | 3430 | 13 | 39 | 16.5 | M8 x 40 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 5.3 |
| 9E040K08050M | 40 | 3430 | 13 | 39 | 16.5 | M8 x 50 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 5.3 |
| 9E040K08070M | 40 | 3430 | 13 | 39 | 16.5 | M8 x 70 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 5.3 |
| 9E040K08080M | 40 | 3430 | 13 | 39 | 16.5 | M8 x 80 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 5.3 |
| 9E040K08120M | 40 | 3430 | 13 | 39 | 16.5 | M8 x 120 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 5.3 |
| 9E040K10040M | 40 | 4600 | 17 | 39 | 17.0 | M10 x 40 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 6.4 |
| 9E040K10050M | 40 | 4600 | 17 | 39 | 17.0 | M10 x 50 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 6.4 |
| 9E040K10080M | 40 | 4600 | 17 | 39 | 17.0 | M10 x 80 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 6.4 |
| 9E040K10100M | 40 | 4600 | 17 | 39 | 17.0 | M10 x 100 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 6.4 |
| 9E040K12050M | 40 | 7550 | 19 | 39 | 18.0 | M12 x 50 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 7.5 |
| 9E040K12070M | 40 | 7550 | 19 | 39 | 18.0 | M12 x 70 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 7.5 |
| 9E040K12100M | 40 | 7550 | 19 | 39 | 18.0 | M12 x 100 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 7.5 |
| 9E040K16150M | 40 | 14200 | 24 | 39 | 20.5 | M16 x 150 | ohne Anti-Slip-Platte | 12.0 | 2.5 | 10.0 |
| 9E050K08040M | 50 | 3430 | 13 | 50 | 19.8 | M8 x 40 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 5.3 |
| 9E050K10050M | 50 | 4600 | 17 | 50 | 20.3 | M10 x 50 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 6.4 |
| 9E050K10100M | 50 | 4600 | 17 | 50 | 20.3 | M10 x 100 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 6.4 |
| 9E050K10120M | 50 | 4600 | 17 | 50 | 20.3 | M10 x 120 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 6.4 |
| 9E050K12025M | 50 | 7550 | 19 | 50 | 21.3 | M12 x 25 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 7.5 |
| 9E050K12050M | 50 | 7550 | 19 | 50 | 21.3 | M12 x 50 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 7.5 |
| 9E050K12070M | 50 | 7550 | 19 | 50 | 21.3 | M12 x 70 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 7.5 |
| 9E050K12080M | 50 | 7550 | 19 | 50 | 21.3 | M12 x 80 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 7.5 |
| 9E050K12100M | 50 | 7550 | 19 | 50 | 21.3 | M12 x 100 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 7.5 |
| 9E050K12120M | 50 | 7550 | 19 | 50 | 21.3 | M12 x 120 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 7.5 |
| 9E050K16040M | 50 | 14200 | 24 | 50 | 23.8 | M16 x 40 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 10.0 |
| 9E050K16070M | 50 | 14200 | 24 | 50 | 23.8 | M16 x 70 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 10.0 |
| 9E050K16150M | 50 | 14200 | 24 | 50 | 23.8 | M16 x 150 | ohne Anti-Slip-Platte | 15.3 | 3.0 | 10.0 |
