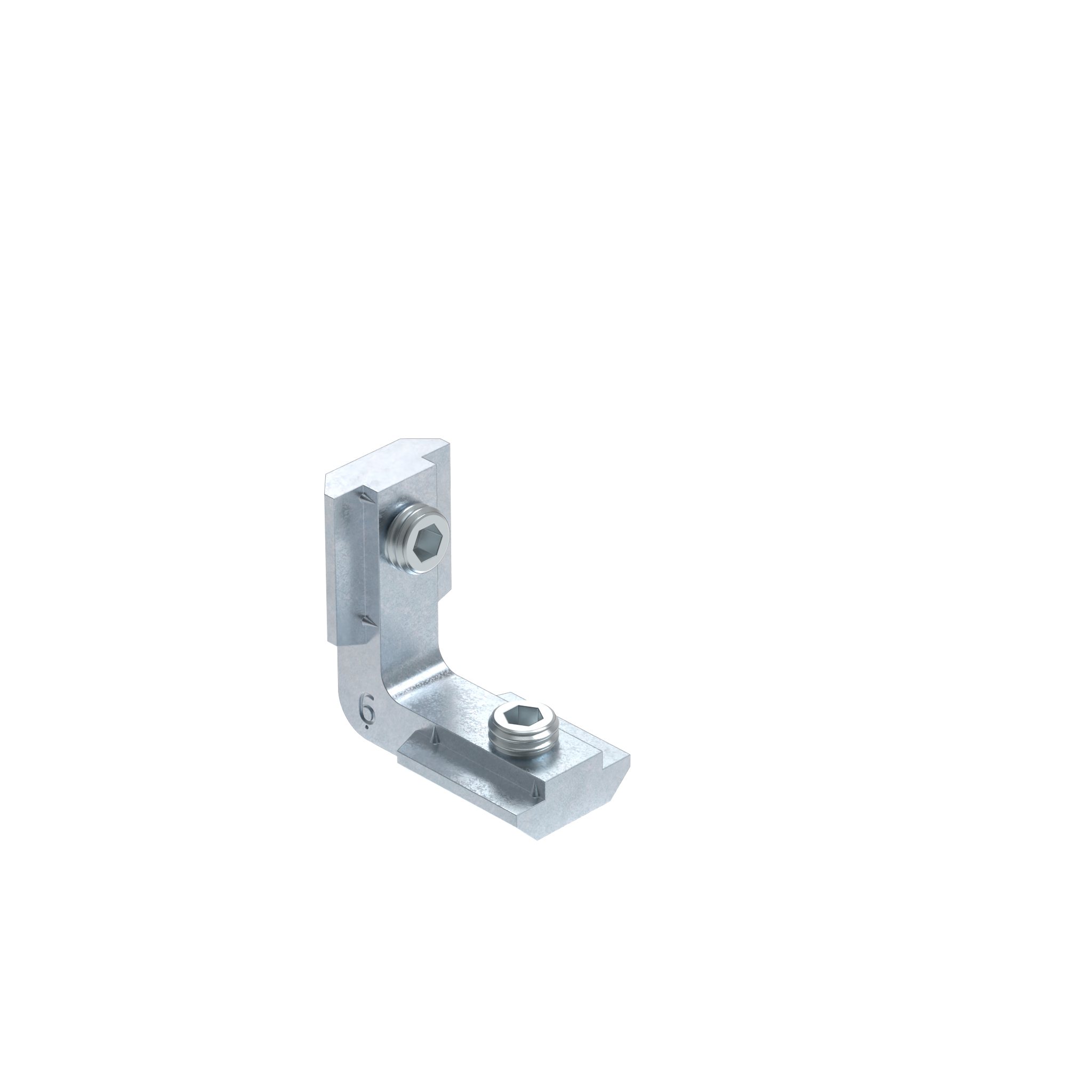

Innenwinkel R

Produktinformationen "Innenwinkel R"

Lieferländer:
weltweit

Beschreibung:
zur Verbindung von zwei Aluminiumprofilen, Montage ohne Profilbearbeitung

Material:
Innenwinkel Ausführung ST: Stahlguss, verzinkt
Innenverbinder Ausführung ZN: Zinkdruckguss, verzinkt
Gewindestifte: Stahl, verzinkt

Liefereinheit:	10 Stück
Modell:	Stahlguss / Zinkdruckguss
Gewicht (g):	8.0
ECLASS 6.0:	23360290
ECLASS 7.0:	23360290
ECLASS 8.0:	23360290
ECLASS 9.0:	23360290
ECLASS 10.0:	23360290
ECLASS 11.0:	23360290
ECLASS 12.0:	23360290
ECLASS 13.0:	23360290
Zolltarifnummer Ausfuhr:	79070000
ERP-Nummer:	125898

Varianten

Teil-Nr.	Ausführung	H (mm)	Profil	A (mm)	B (mm)	L1 (mm)	Nut N (mm)	Gewindestift	L2 (mm)
099I90R06	ZN Zinkdruckguss	3.0	B	11.3	4.5	21.6	6	M5	21.6
099I90R06M	ST Stahlguss	3.0	B	11.3	4.5	21.6	6	M5	21.6
099I90R08	ZN Zinkdruckguss	6.0	B	15.8	7.8	21.6	8	M6	30.0
099I90R08M	ST Stahlguss	6.0	B	15.8	7.8	21.6	8	M6	30.0
099I90R10	ZN Zinkdruckguss	3.8	B	19.0	8.8	32.0	10	M8	38.0
099I90R10M	ST Stahlguss	3.8	B	19.0	8.8	32.0	10	M8	38.0
