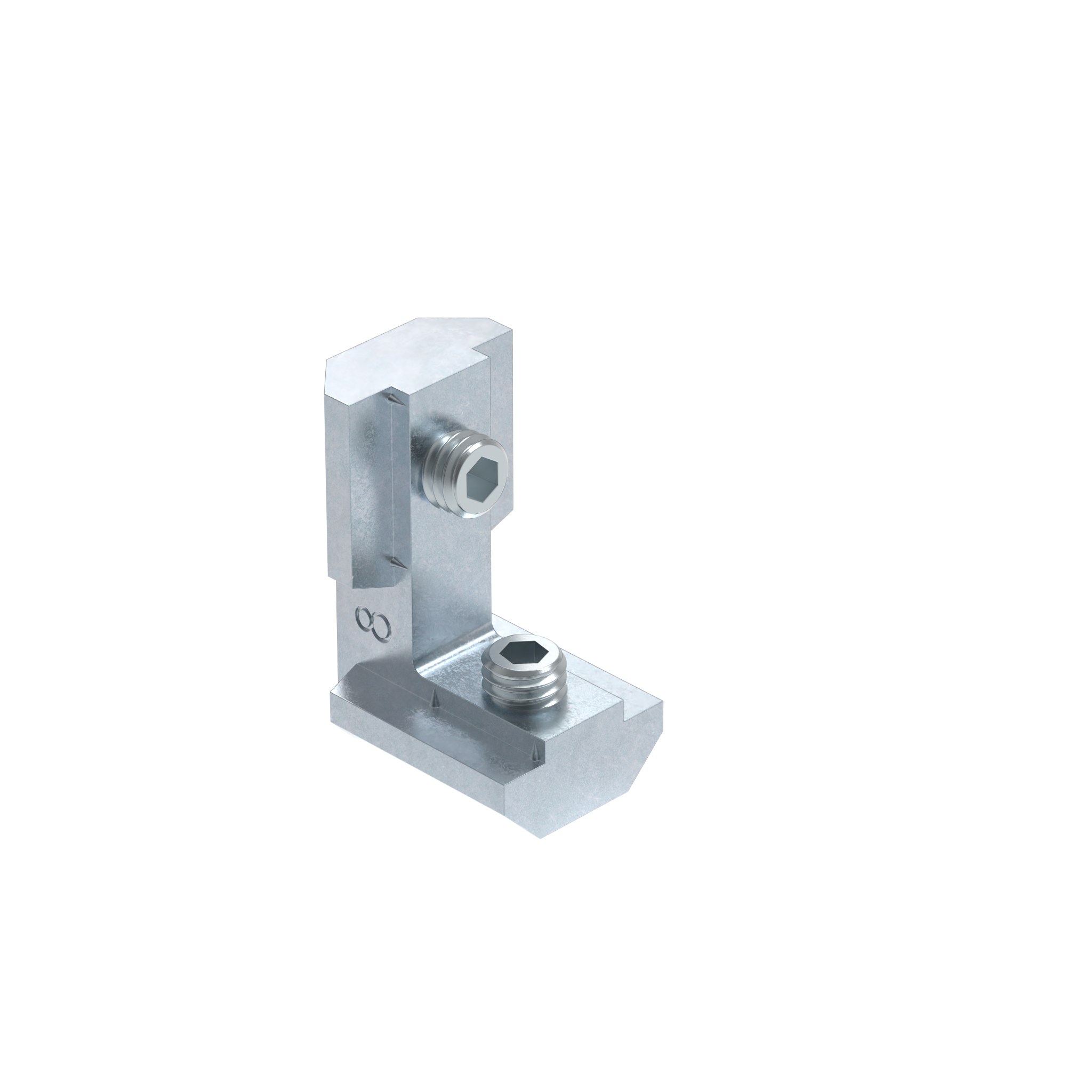

Innenwinkel R

Produktinformationen "Innenwinkel R"

Lieferländer:
weltweit

Beschreibung:
zur Verbindung von zwei Aluminiumprofilen, Montage ohne Profilbearbeitung

Material:
Innenwinkel Ausführung ST: Stahlguss, verzinkt
Innenverbinder Ausführung ZN: Zinkdruckguss, verzinkt
Gewindestifte: Stahl, verzinkt
Gewicht (g): 24.0
(ECLASS 6.0): 23360290
(ECLASS 7.0): 23360290
(ECLASS 8.0): 23360290
(ECLASS 9.0): 23360290
(ECLASS 10.0): 23360290
(ECLASS 11.0): 23360290
(ECLASS 12.0): 23360290
(ECLASS 13.0): 23360290
Liefereinheit: 10 Stück
Modell: Stahlguss / Zinkdruckguss

Varianten

Produkt ID Ausführung Gewindestift A (mm) B (mm) H (mm) L1 (mm) L2 (mm) Nut N (mm) Profil
099I90R06 ZN Zinkdruckguss M5 11.3 4.5 3.0 21.6 21.6 6 B
099I90R06M ST Stahlguss M5 11.3 4.5 3.0 21.6 21.6 6 B
099I90R08 ZN Zinkdruckguss M6 15.8 7.8 6.0 21.6 30.0 8 B
099I90R08M ST Stahlguss M6 15.8 7.8 6.0 21.6 30.0 8 B
099I90R10 ZN Zinkdruckguss M8 19.0 8.8 3.8 32.0 38.0 10 B
099I90R10M ST Stahlguss M8 19.0 8.8 3.8 32.0 38.0 10 B
