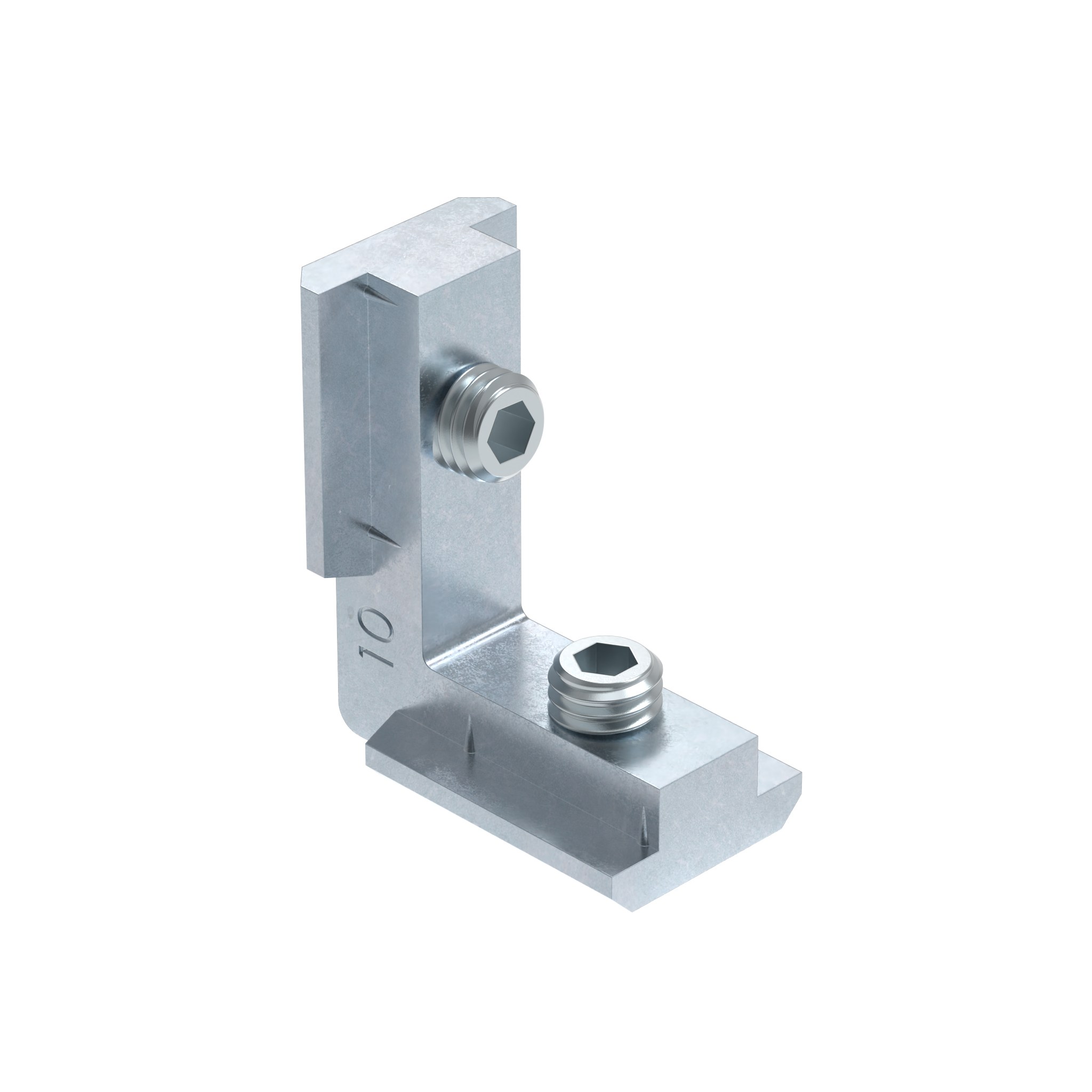

Innenwinkel R

Produktinformationen "Innenwinkel R"

Lieferländer:
weltweit

Beschreibung:
zur Verbindung von zwei Aluminiumprofilen, Montage ohne Profilbearbeitung

Material:
Innenwinkel Ausführung ST: Stahlguss, verzinkt
Innenverbinder Ausführung ZN: Zinkdruckguss, verzinkt
Gewindestifte: Stahl, verzinkt

Modell:	Stahlguss / Zinkdruckguss
Liefereinheit:	10 Stück
Zolltarifnummer Ausfuhr:	79070000
Gewicht (g):	45.0
(ECLASS 6.0):	23360290
(ECLASS 7.0):	23360290
(ECLASS 8.0):	23360290
(ECLASS 9.0):	23360290
(ECLASS 10.0):	23360290
(ECLASS 11.0):	23360290
(ECLASS 12.0):	23360290
(ECLASS 13.0):	23360290
ERP-Nummer:	112386

Varianten

Produkt ID	Ausführung	Gewindestift	A (mm)	B (mm)	H (mm)	L1 (mm)	L2 (mm)	Nut N (mm)	Profil
099I90R06	ZN Zinkdruckguss	M5	11.3	4.5	3.0	21.6	21.6	6	B
099I90R06M	ST Stahlguss	M5	11.3	4.5	3.0	21.6	21.6	6	B
099I90R08	ZN Zinkdruckguss	M6	15.8	7.8	6.0	21.6	30.0	8	B
099I90R08M	ST Stahlguss	M6	15.8	7.8	6.0	21.6	30.0	8	B
099I90R10	ZN Zinkdruckguss	M8	19.0	8.8	3.8	32.0	38.0	10	B
099I90R10M	ST Stahlguss	M8	19.0	8.8	3.8	32.0	38.0	10	B
