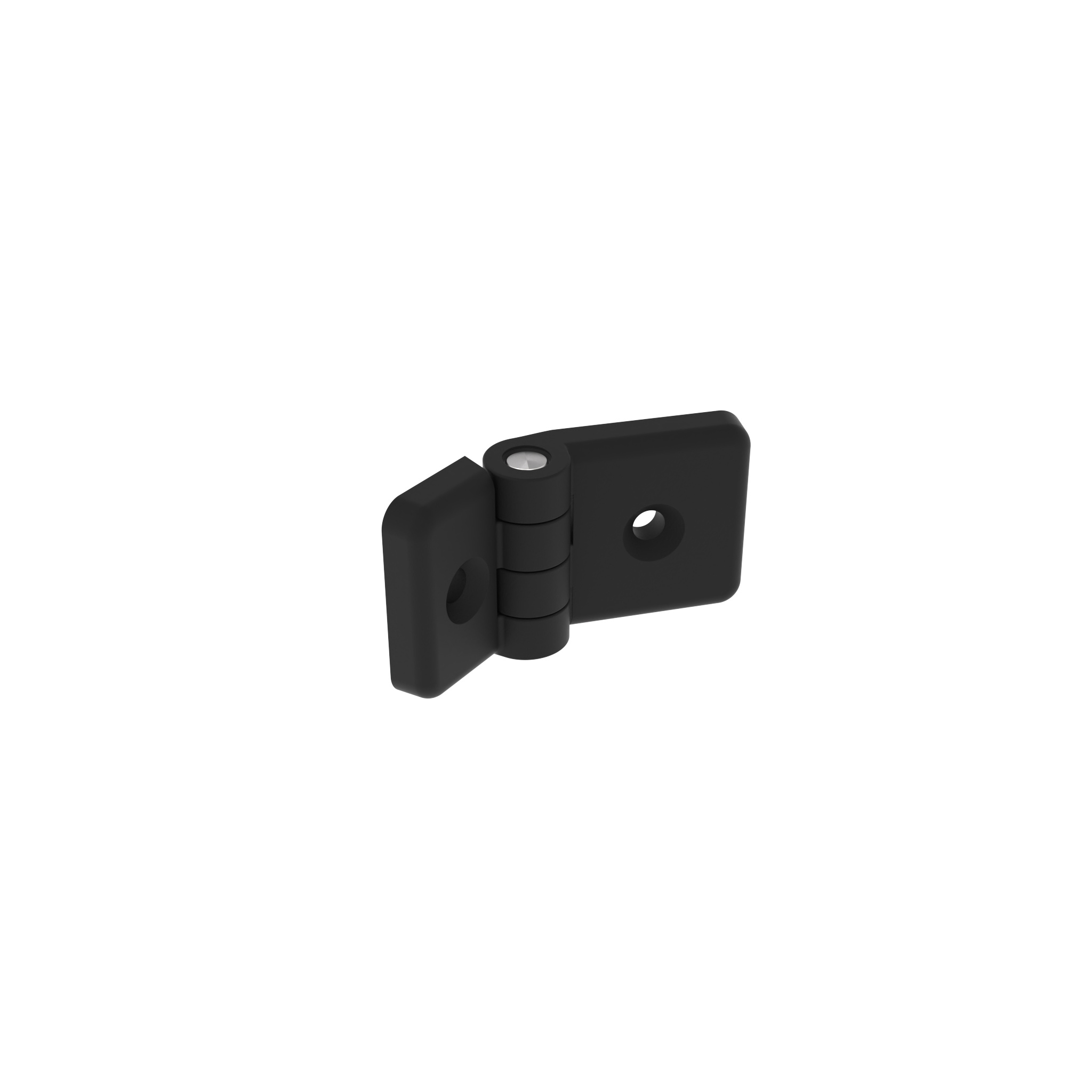

Kunststoffscharnier schwer 30, schwarz

Produktinformationen "Kunststoffscharnier schwer 30, schwarz"

Montageset 1:
2 Schrauben DIN 7991 - M6 x 16,
2 Hammermuttern Nut 8 - M6

Montageset 2:
1 Schraube DIN 7991 - M6 x 16,
1 Hammermutter Nut 8 - M6,
1 Schraube DIN 7991 - M6 x 18,
1 Hammermutter Nut 10 - M6

Farbe:
Flügel: schwarz

Lieferländer:
weltweit

Beschreibung:
für Flächenelemente und Aluminiumprofile, mit je zwei Steckplätzen für Zentrierbolzen

Material:
Flügel: Kunststoff PA, glasfaserverstärkt
Achse: Edelstahl
Montageset: Stahl

Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben auf Anfrage

Oberfläche:
Achse: blank
Montageset: verzinkt

Zolltarifnummer:
39263000900
Befestigung: vorderseitig mit Senkschraube M6
Gewicht (g): 39.0
(ECLASS 6.0): 23219090
(ECLASS 7.0): 23219090
(ECLASS 8.0): 23219090
(ECLASS 9.0): 23219090
(ECLASS 10.0): 23219090
(ECLASS 11.0): 23219090
(ECLASS 12.0): 23219090
(ECLASS 13.0): 23219090
Liefereinheit: 10 Stück / 10 Sets
Modell: nicht aushängbar

Varianten

Produkt ID Ausführung Kombination FAmax (N) A1 (mm) A2 (mm) B1 (mm) B2 (mm) Nut N (mm)
095KS3030F00 - 30 / 30 150.0 17.5 17.5 30.0 30.0 -
095KS3030F08 - 30 / 30 150.0 17.5 17.5 30.0 30.0 8
095KS3030F08S02 inkl. Montageset 1 30 / 30 150.0 17.5 17.5 30.0 30.0 8
095KS3040F00 - 30 / 40 150.0 17.5 22.5 30.0 39.0 -
095KS3040F08 - 30 / 40 150.0 17.5 22.5 30.0 39.0 8
095KS3040F0810 - 30 / 40 150.0 17.5 22.5 30.0 39.0 8 / 10
095KS3040F0810S01 inkl. Montageset 2 30 / 40 150.0 17.5 22.5 30.0 39.0 8 / 10
095KS3045F00 - 30 / 45 150.0 17.5 25.0 30.0 45.0 -
095KS3045F0810 - 30 / 45 150.0 17.5 25.0 30.0 45.0 8 / 10
095KS3045F0810S02 inkl. Montageset 2 30 / 45 150.0 17.5 25.0 30.0 45.0 8 / 10
095KS3060F00 - 30 / 60 130.0 17.5 32.5 30.0 60.0 -
095KS3060F0810 - 30 / 60 130.0 17.5 32.5 30.0 60.0 8 / 10
095KS3060F0810S01 inkl. Montageset 2 30 / 60 130.0 17.5 32.5 30.0 60.0 8 / 10
