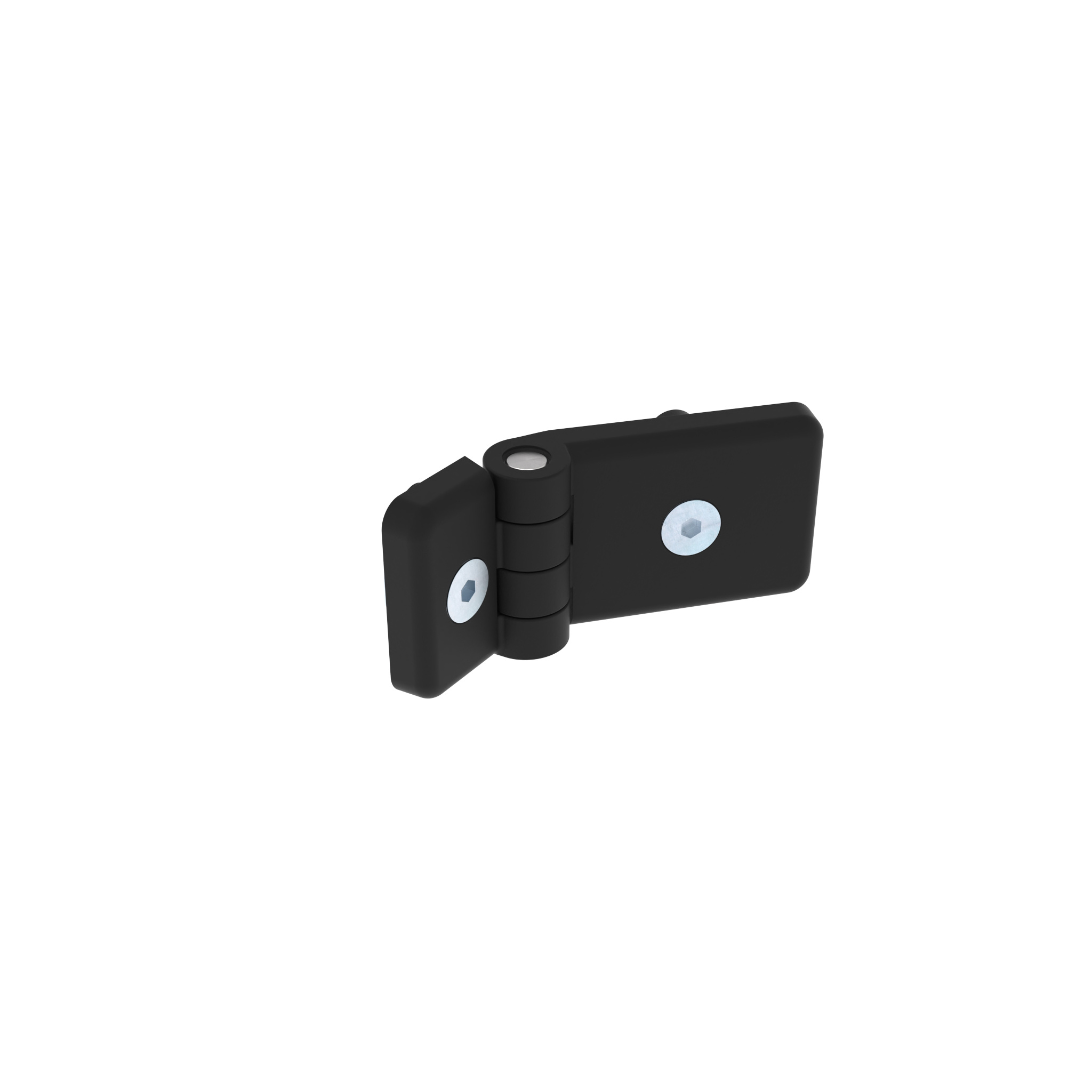

Kunststoffscharnier schwer 30, schwarz

Produktinformationen "Kunststoffscharnier schwer 30, schwarz"

Montageset 1:
2 Schrauben DIN EN ISO 10642 (DIN 7991) - M6 x 16,
2 Hammermuttern Nut 8 - M6

Montageset 2:
1 Schraube DIN EN ISO 10642 (DIN 7991) - M6 x 16,
1 Hammermutter Nut 8 - M6,
1 Schraube DIN EN ISO 10642 (DIN 7991) - M6 x 18,
1 Hammermutter Nut 10 - M6

Farbe:
Flügel: schwarz

Lieferländer:
weltweit

Beschreibung:
für Flächenelemente und Aluminiumprofile, mit je zwei Steckplätzen für Zentrierbolzen

Befestigung:
vorderseitig mit Senkschraube M6

Material:
Flügel: Kunststoff PA, glasfaserverstärkt
Achse: Edelstahl
Montageset: Stahl

Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben auf Anfrage

Oberfläche:
Achse: blank
Montageset: verzinkt

Liefereinheit:	10 Stück
Modell:	nicht aushängbar
Gewicht (g):	49.0
ERP-Nummer:	127575

Globale Schlagwörter / Tags:

Profiltyp	Profiltyp B
Nutgröße	Nut 8, Nut 10
Anwendungsbereich	Maschinen- und Anlagenbau

Varianten

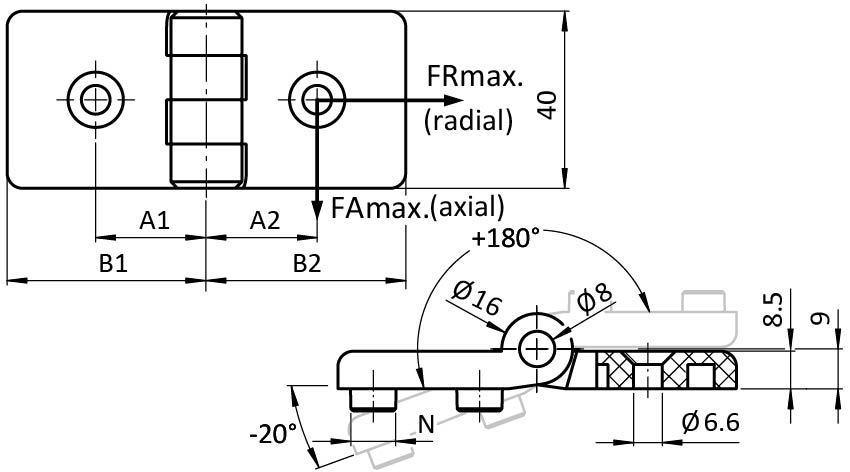

Teil-Nr.	Ausführung	Nut N (mm)	B1 (mm)	B2 (mm)	Kombination	FAmax (N)	FRmax (N)	A1 (mm)	A2 (mm)
095KS3030F00	-	-	30.0	30.0	30 / 30	150.0	280.0	17.5	17.5
095KS3030F08	-	8	30.0	30.0	30 / 30	150.0	280.0	17.5	17.5
095KS3030F08S02	inkl. Montageset 1	8	30.0	30.0	30 / 30	150.0	280.0	17.5	17.5
095KS3040F00	-	-	30.0	39.0	30 / 40	150.0	280.0	17.5	22.5
095KS3040F08	-	8	30.0	39.0	30 / 40	150.0	280.0	17.5	22.5
095KS3040F0810	-	8 / 10	30.0	39.0	30 / 40	150.0	280.0	17.5	22.5
095KS3040F0810S01	inkl. Montageset 2	8 / 10	30.0	39.0	30 / 40	150.0	280.0	17.5	22.5
095KS3045F00	-	-	30.0	45.0	30 / 45	150.0	280.0	17.5	25.0
095KS3045F0810	-	8 / 10	30.0	45.0	30 / 45	150.0	280.0	17.5	25.0
095KS3045F0810S02	inkl. Montageset 2	8 / 10	30.0	45.0	30 / 45	150.0	280.0	17.5	25.0
095KS3060F00	-	-	30.0	60.0	30 / 60	130.0	280.0	17.5	32.5
095KS3060F0810	-	8 / 10	30.0	60.0	30 / 60	130.0	280.0	17.5	32.5
095KS3060F0810S01	inkl. Montageset 2	8 / 10	30.0	60.0	30 / 60	130.0	280.0	17.5	32.5

CAD-Downloads

Klassifizierung

ECLASS 6.0: 23219090
ECLASS 7.0: 23219090
ECLASS 8.0: 23219090
ECLASS 9.0: 23219090
ECLASS 10.0: 23219090
ECLASS 11.0: 23219090
ECLASS 12.0: 23219090
ECLASS 13.0: 23219090
Zolltarifnummer: 39263000900
Zolltarifnummer Ausfuhr: 39263000
