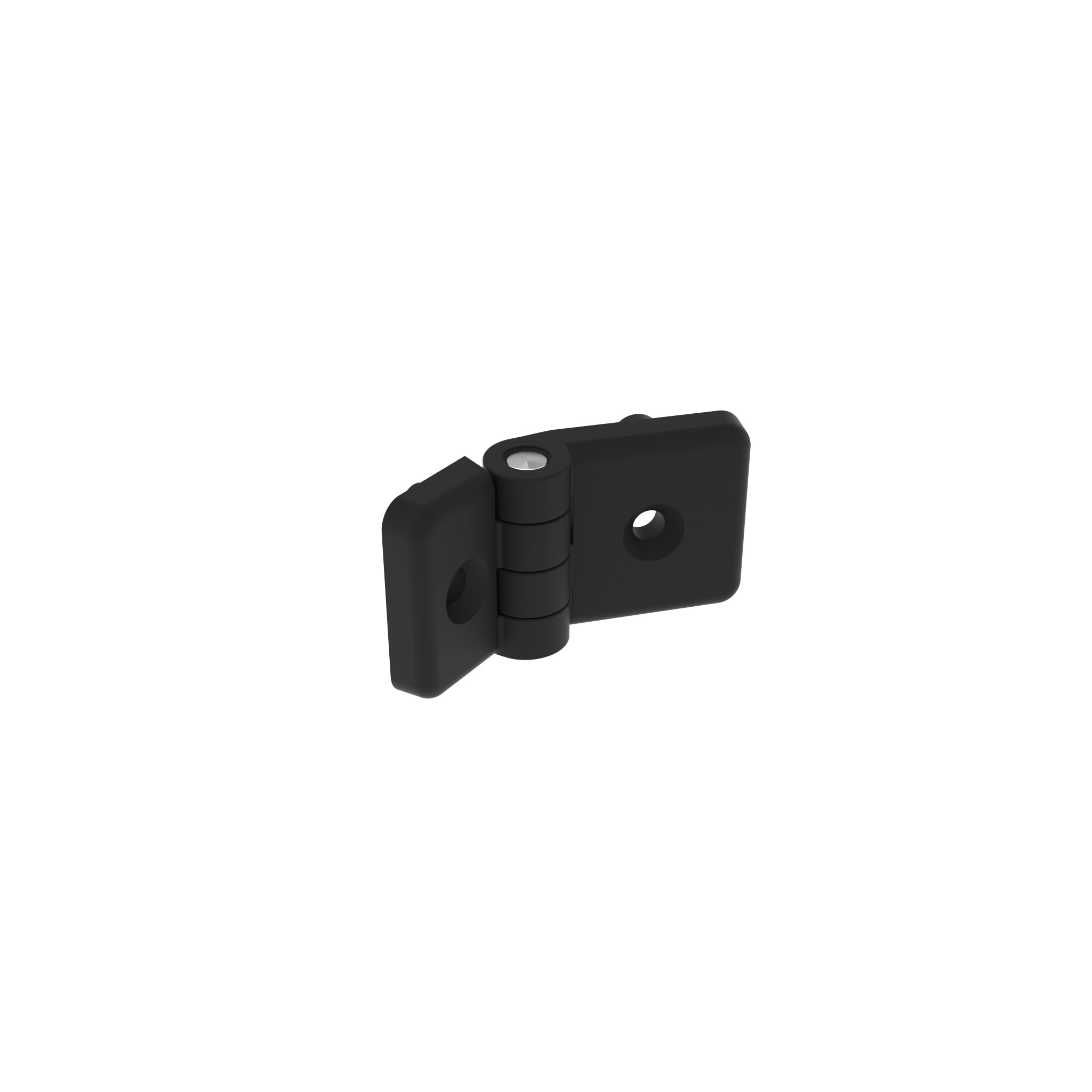

Kunststoffscharnier schwer 30, schwarz
Produktnummer:
095KS3045F0810
Produktinformationen "Kunststoffscharnier schwer 30, schwarz"
Montageset 1:
2 Schrauben DIN 7991 - M6 x 16,
2 Hammermuttern Nut 8 - M6
Montageset 2:
1 Schraube DIN 7991 - M6 x 16,
1 Hammermutter Nut 8 - M6,
1 Schraube DIN 7991 - M6 x 18,
1 Hammermutter Nut 10 - M6
Farbe:
Flügel: schwarz
Lieferländer:
weltweit
Beschreibung:
für Flächenelemente und Aluminiumprofile, mit je zwei Steckplätzen für Zentrierbolzen
Material:
Flügel: Kunststoff PA, glasfaserverstärkt
Achse: Edelstahl
Montageset: Stahl
Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben auf Anfrage
Oberfläche:
Achse: blank
Montageset: verzinkt
Zolltarifnummer:
39263000900
2 Schrauben DIN 7991 - M6 x 16,
2 Hammermuttern Nut 8 - M6
Montageset 2:
1 Schraube DIN 7991 - M6 x 16,
1 Hammermutter Nut 8 - M6,
1 Schraube DIN 7991 - M6 x 18,
1 Hammermutter Nut 10 - M6
Farbe:
Flügel: schwarz
Lieferländer:
weltweit
Beschreibung:
für Flächenelemente und Aluminiumprofile, mit je zwei Steckplätzen für Zentrierbolzen
Material:
Flügel: Kunststoff PA, glasfaserverstärkt
Achse: Edelstahl
Montageset: Stahl
Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben auf Anfrage
Oberfläche:
Achse: blank
Montageset: verzinkt
Zolltarifnummer:
39263000900
Befestigung: | vorderseitig mit Senkschraube M6 |
---|---|
Gewicht (g): | 40.0 |
(ECLASS 6.0): | 23219090 |
(ECLASS 7.0): | 23219090 |
(ECLASS 8.0): | 23219090 |
(ECLASS 9.0): | 23219090 |
(ECLASS 10.0): | 23219090 |
(ECLASS 11.0): | 23219090 |
(ECLASS 12.0): | 23219090 |
(ECLASS 13.0): | 23219090 |
Liefereinheit: | 10 Stück / 10 Sets |
Modell: | nicht aushängbar |
Varianten
Produkt ID | Ausführung | Kombination | FAmax (N) | A1 (mm) | A2 (mm) | B1 (mm) | B2 (mm) | Nut N (mm) |
---|---|---|---|---|---|---|---|---|
095KS3030F00 | - | 30 / 30 | 150.0 | 17.5 | 17.5 | 30.0 | 30.0 | - |
095KS3030F08 | - | 30 / 30 | 150.0 | 17.5 | 17.5 | 30.0 | 30.0 | 8 |
095KS3030F08S02 | inkl. Montageset 1 | 30 / 30 | 150.0 | 17.5 | 17.5 | 30.0 | 30.0 | 8 |
095KS3040F00 | - | 30 / 40 | 150.0 | 17.5 | 22.5 | 30.0 | 39.0 | - |
095KS3040F08 | - | 30 / 40 | 150.0 | 17.5 | 22.5 | 30.0 | 39.0 | 8 |
095KS3040F0810 | - | 30 / 40 | 150.0 | 17.5 | 22.5 | 30.0 | 39.0 | 8 / 10 |
095KS3040F0810S01 | inkl. Montageset 2 | 30 / 40 | 150.0 | 17.5 | 22.5 | 30.0 | 39.0 | 8 / 10 |
095KS3045F00 | - | 30 / 45 | 150.0 | 17.5 | 25.0 | 30.0 | 45.0 | - |
095KS3045F0810 | - | 30 / 45 | 150.0 | 17.5 | 25.0 | 30.0 | 45.0 | 8 / 10 |
095KS3045F0810S02 | inkl. Montageset 2 | 30 / 45 | 150.0 | 17.5 | 25.0 | 30.0 | 45.0 | 8 / 10 |
095KS3060F00 | - | 30 / 60 | 130.0 | 17.5 | 32.5 | 30.0 | 60.0 | - |
095KS3060F0810 | - | 30 / 60 | 130.0 | 17.5 | 32.5 | 30.0 | 60.0 | 8 / 10 |
095KS3060F0810S01 | inkl. Montageset 2 | 30 / 60 | 130.0 | 17.5 | 32.5 | 30.0 | 60.0 | 8 / 10 |
