Alu Connection Angle 30

Información sobre el producto "Alu Connection Angle 30"

Assembly Set 1:
2 hammer nuts - slot 8 - M6,
2 screws DIN 7984 - M6 x 14

Assembly Set 2:
1 hammer nut - slot 8 - M6,
1 screw DIN 7984 - M6 x 14,
1 hammer nut - slot 10 - M6,
1 screw DIN 7984 - M6 x 18

Assembly Set 3:
2 hammer nuts - slot 10 - M6,
2 screws DIN 7984 - M6 x 18

Color:
Angle: Alu color

Países de Entrega:
En todo el mundo

Description:

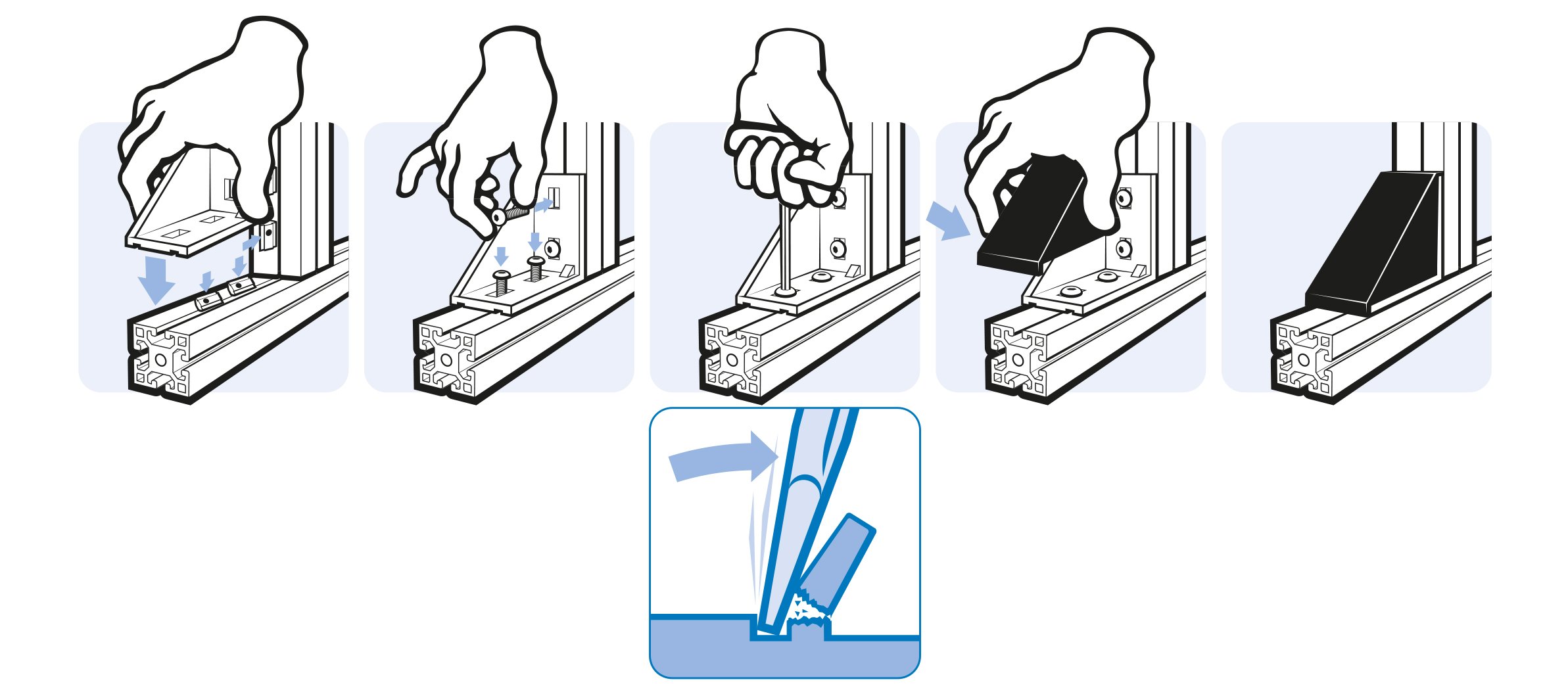

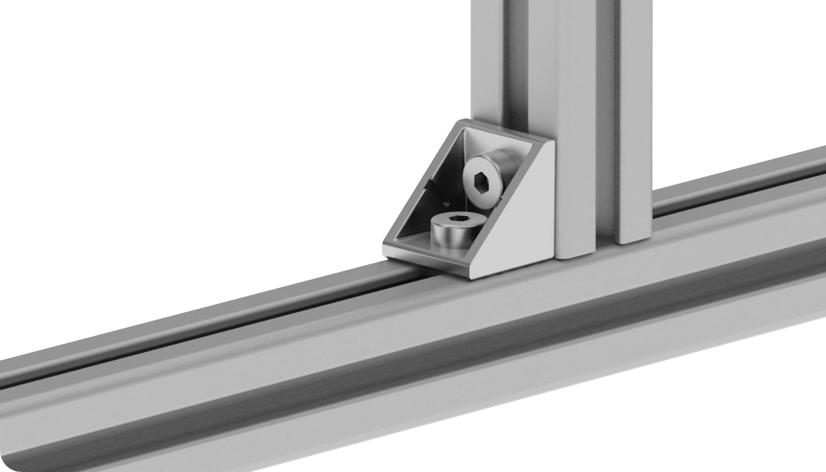

To connect two aluminum profiles or panels at right angles; the connection angle can be closed with the cover cap

Material:
Angle: Aluminum die-cast
Assembly set: Steel

Especiales:
Otras superficies, otros colores bajo pedido

Surface:
Angle: Plain / Powder coated
Assembly set: Zinc plated

Tip:
Compatible Centering Piece Widening Slot 8 to Slot 10 see 093W02
Compatible Cover Cap see 093WA303S02

Zolltarifnummer:
76169910990
(ECLASS 6.0): 23360290
(ECLASS 7.0): 23360290
(ECLASS 8.0): 23360290
(ECLASS 9.0): 23360290
(ECLASS 10.0): 23360290
(ECLASS 11.0): 23360290
(ECLASS 12.0): 23360290
(ECLASS 13.0): 23360290
Cantidad por Paquete: 10 piezas / 10 jconjuntos

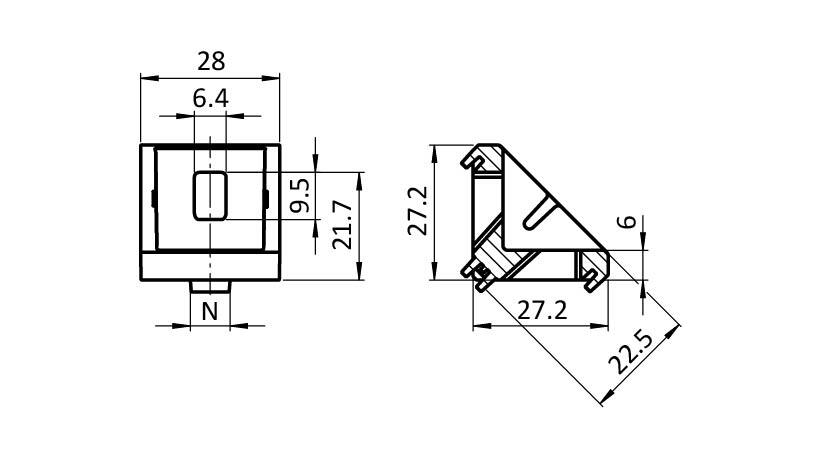

Model: Aluminio fundido a presión, perfil 30 y hasta
Peso (g): 20.4

Variantes

ID de producto Superficie Color Version Profile Ranura N (mm)
093W303 Liso

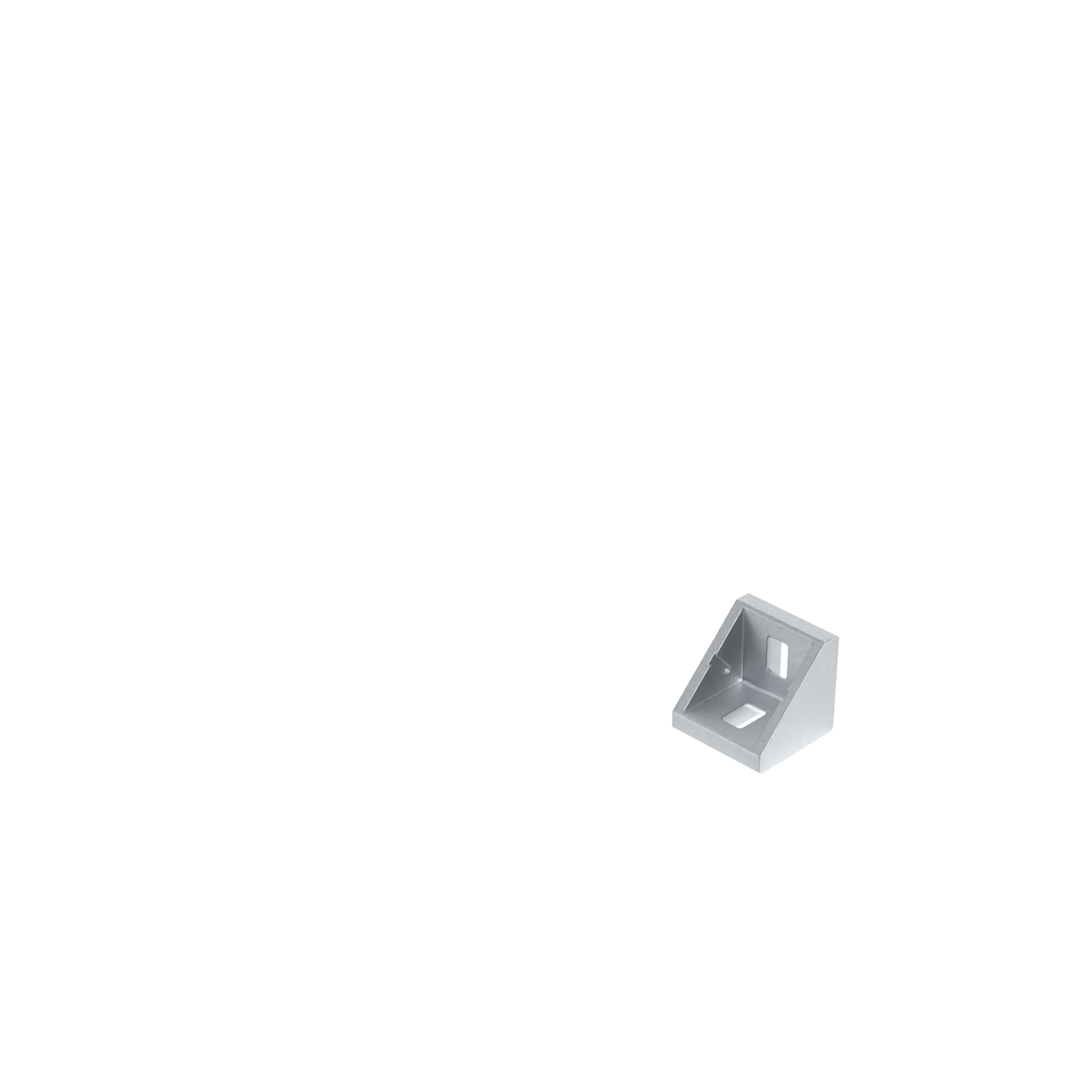

093W303N06 Liso 6
093W303N08 Liso 8
093W303N08S09 Liso Con conjunto de montaje 2 B 8 / 10
093W303N08S11 Liso Con conjunto de montaje 1 B 8
093W303N08S12 Polvo cubierto Color aluminio 8
093W303N08S13 Polvo cubierto Color aluminio Con conjunto de montaje 1 B 8
093W303N08S14 Polvo cubierto Color aluminio Con conjunto de montaje 2 B 8 / 10
093W303N10 Liso 10
093W303N10S02 Liso Con conjunto de montaje 3 B 10
093W303N10S03 Polvo cubierto Color aluminio Con conjunto de montaje 3 B 10
