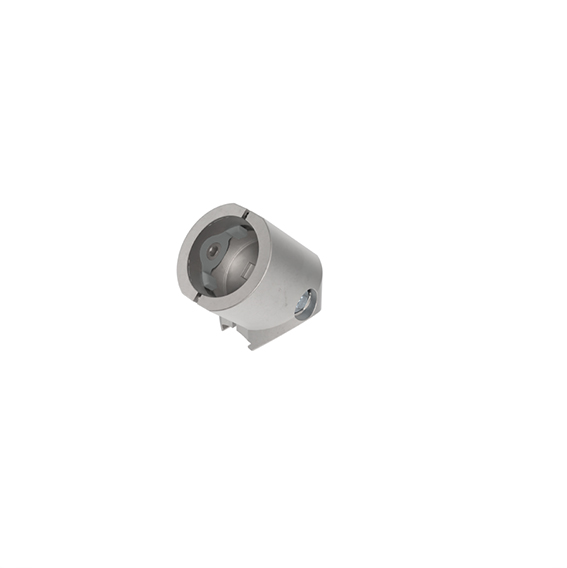

Angle Connector D30, 45° (Set)

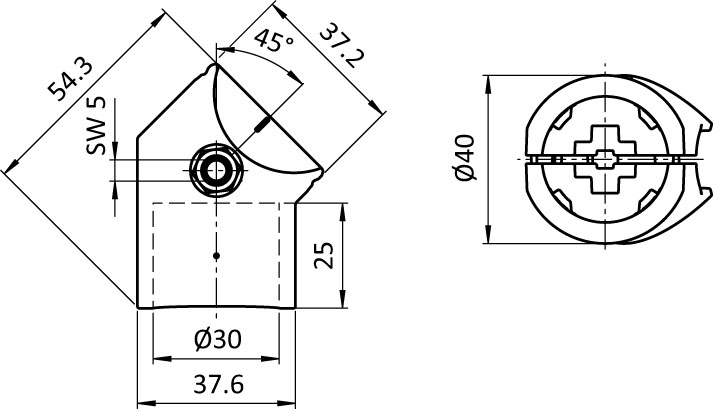

Angle Connector D30, 45° (Set) – plano técnico

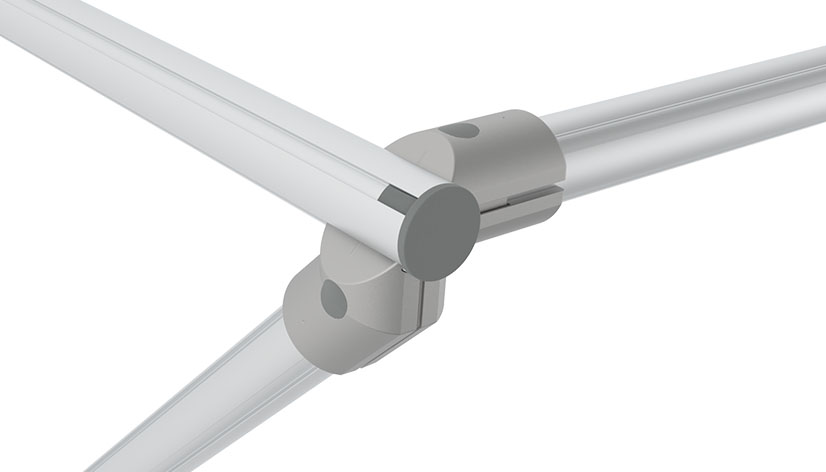

Angle Connector D30, 45° (Set) – ejemplo de aplicación

0,00 €

ESD

Descarga electrostática ESD

Número de producto: 099RV3045S01

Cantidad por paquete: 10 piezas

Descripción:
To connect two tubular frame profileswith Ø 30 mm outer diameterat 45°; with pre-centering; completely pre-assembled set

Material:
Connector: Aluminum die-cast
Assembly set: Steel

Superficie:
Conjunto de montaje: Galvanizado

Set:
2 components for angle connector D30, 45°,
1 screw DIN EN ISO 4762 (DIN 912) - M6 x 28,
1 self-locking nut DIN EN ISO 4032 (DIN 934) - M6

Tip:
Compatible Cover Cap for Tubular Frame Connectors D30 see 099RV30CC06

Países de Entrega:
En todo el mundo

Cantidad por paquete:	10 piezas
Model:	For tubular frame profiles
Peso (g):	102.0
Numero de ERP:	146449

Variantes

Número de producto	ESD	CAD
099RV3045S01	Descarga electrostática ESD

Clasificación

ECLASS 6.0: 23360290
ECLASS 7.0: 23360290
ECLASS 8.0: 23360290
ECLASS 9.0: 23360290
ECLASS 10.0: 23360290
ECLASS 11.0: 23360290
ECLASS 12.0: 23360290
ECLASS 13.0: 23360290
Zolltarifnummer: 76169910990
Número de Arancel Aduanero de Exportación: 76169910

Certificados

Tags

Profile Type	Profile Type I
Modular Dimension	Modular Dimension D30
Product Feature	ESD
Profile Form	Round Tubular Profiles

Accesorios adecuados

Cover Cap for Tubular Frame Connectors D30

Profile: I Fig.: ①

Description:To cover the screw hole of connectors for tubular frame profiles with Ø 30 mm outer diameterMaterial:Plástico PA, reforzado con fibra de vidrioColor:Gris ≈ RAL 7042Países de Entrega:En todo el mundo
