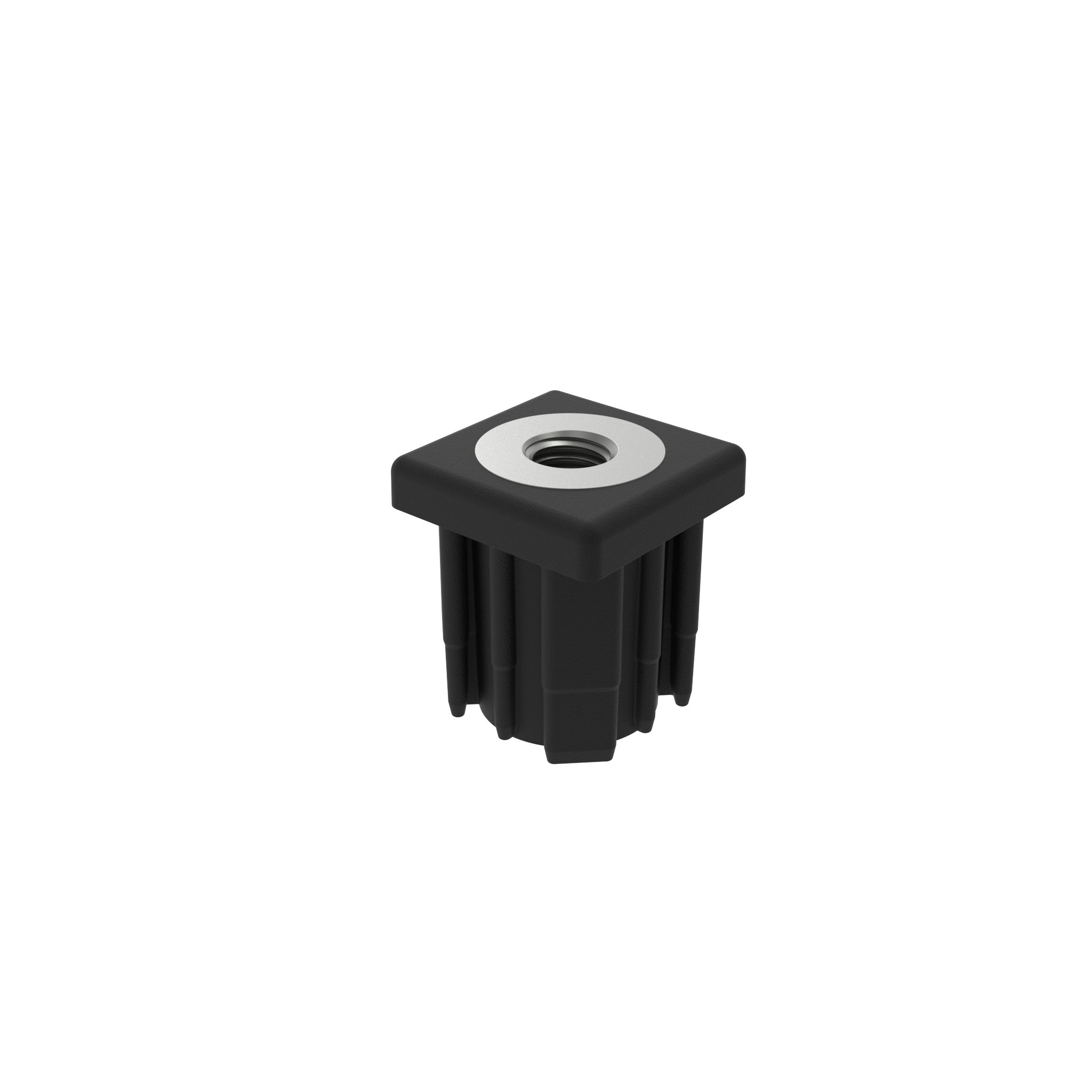

Casquillo roscado para tubo cuadrado 30 x 30

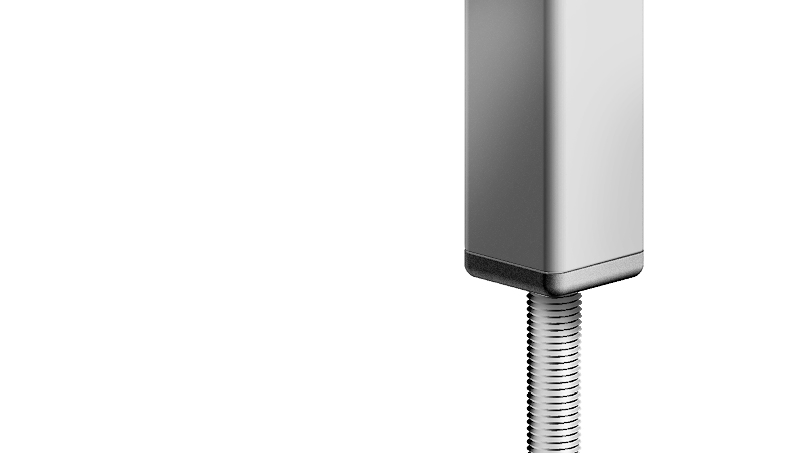

Casquillo roscado para tubo cuadrado 30 x 30 – ejemplo de aplicación

Información sobre el producto "Casquillo roscado para tubo cuadrado 30 x 30"

Color:
Negro

Países de Entrega:
En todo el mundo

Description:
To fit leveling feet to square, non-threaded tubes

Material:
Bush: Plastic PA, glass fiber reinforced
Threaded insert: Nickel plated brass

Especiales:
Descarga electrostática ESD, otros tamaños, otros colores bajo pedido

Cantidad por paquete:	10 piezas
Model:	Plastic PA, with brass threaded insert
Peso (g):	63.0
Numero de ERP:	104928

Palabras clave / etiquetas globales:

Área de aplicación	Construcción de maquinaria e instalaciones

Variantes

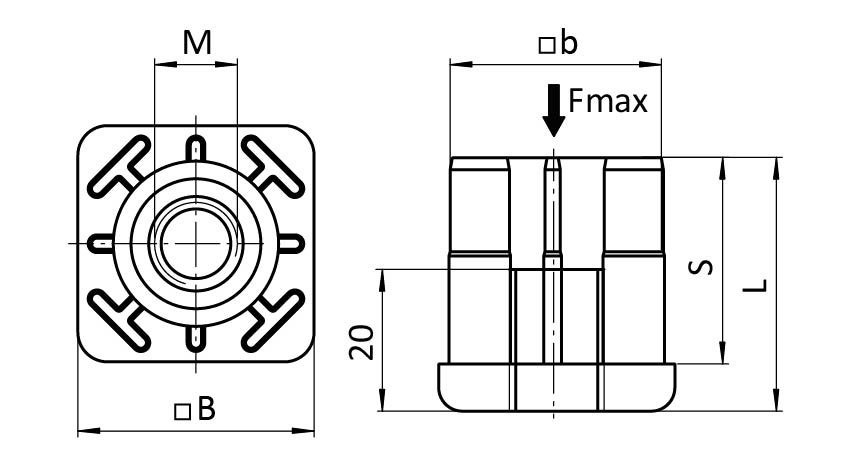

Número de producto	Fmax (N)	Version	B (mm)	L (mm)	M	S (mm)	b (mm)	Tubo Cuadrado (mm)
098V301508	4900	30 x 30, R3	30	33	M8	27	27.5	30 x 30 x 1.5
098V301510	4900	30 x 30, R3	30	33	M10	27	27.5	30 x 30 x 1.5
098V301512	4900	30 x 30, R3	30	33	M12	27	27.5	30 x 30 x 1.5
098V301514	4900	30 x 30, R3	30	33	M14	27	27.5	30 x 30 x 1.5
098V301516	4900	30 x 30, R3	30	33	M16	27	27.5	30 x 30 x 1.5
098V302008	4900	30 x 30, R3	30	33	M8	27	26.5	30 x 30 x 2.0
098V302010	4900	30 x 30, R3	30	33	M10	27	26.5	30 x 30 x 2.0
098V302012	4900	30 x 30, R3	30	33	M12	27	26.5	30 x 30 x 2.0
098V302014	4900	30 x 30, R3	30	33	M14	27	26.5	30 x 30 x 2.0
098V302016	4900	30 x 30, R3	30	33	M16	27	26.5	30 x 30 x 2.0

Descargas CAD

Clasificación

ECLASS 6.0: 23111190
ECLASS 7.0: 23111190
ECLASS 8.0: 23111190
ECLASS 9.0: 23111190
ECLASS 10.0: 23111190
ECLASS 11.0: 23111190
ECLASS 12.0: 23111190
ECLASS 13.0: 23111190
Zolltarifnummer: 39269097900
Número de Arancel Aduanero de Exportación: 39269097
