Casquillo roscado para tubo cuadrado 60 x 60

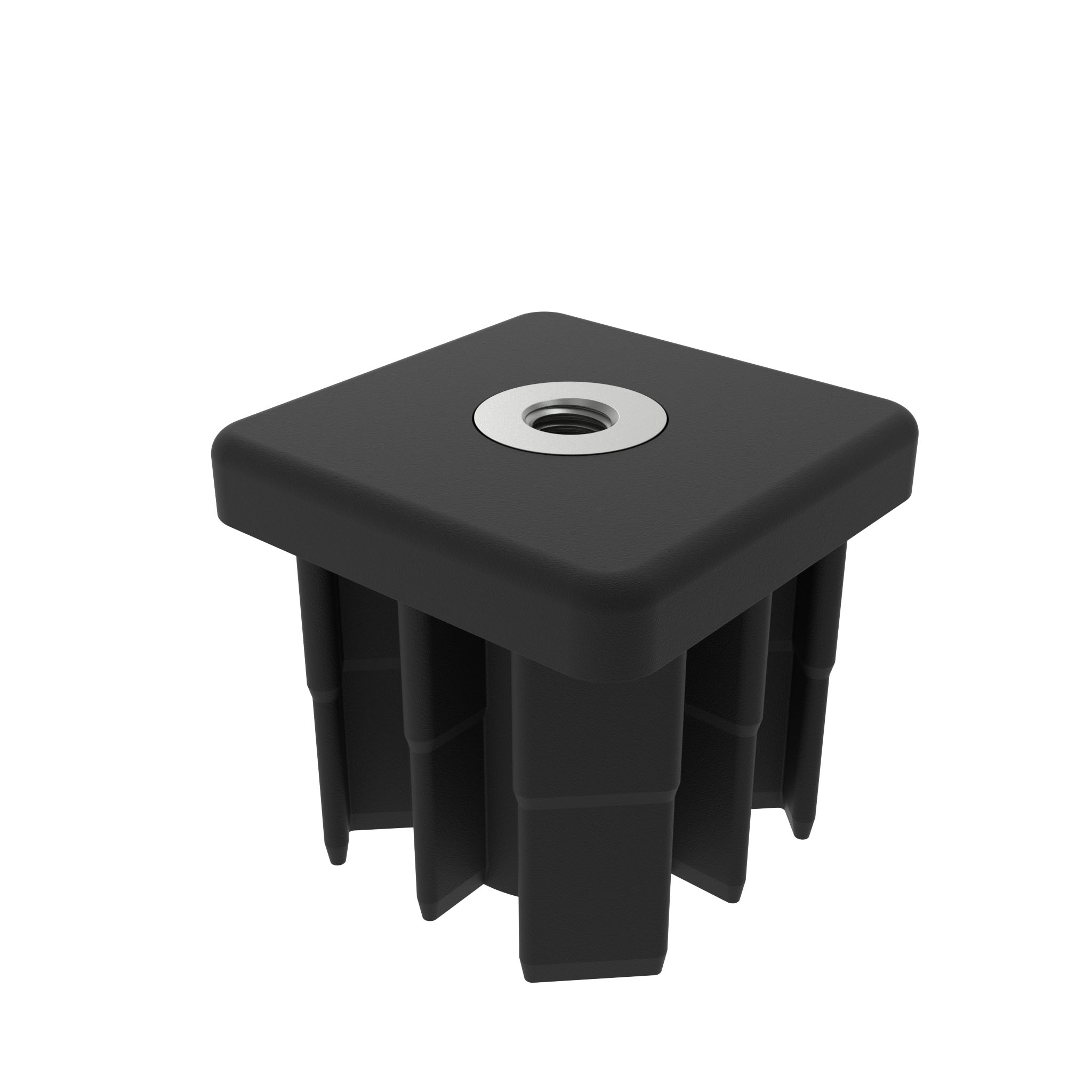

Casquillo roscado para tubo cuadrado 30 x 30 – imagen del producto

Casquillo roscado para tubo cuadrado 30 x 30 – ejemplo de aplicación

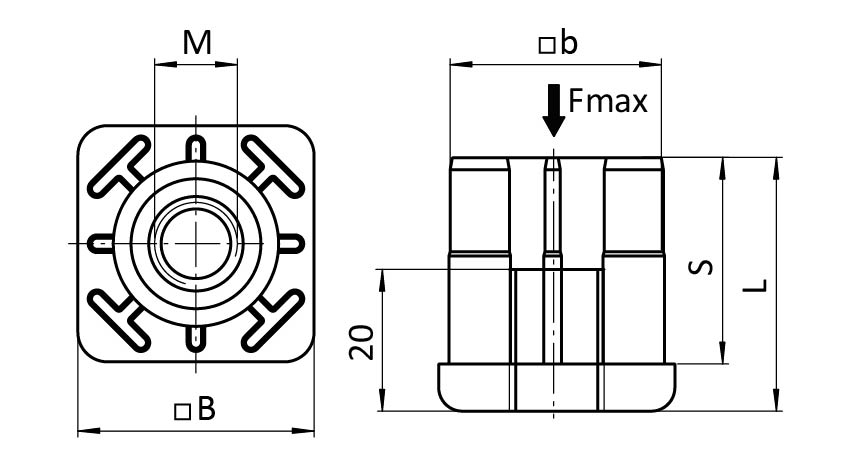

Casquillo roscado para tubo cuadrado 30 x 30 – plano técnico

Información sobre el producto "Casquillo roscado para tubo cuadrado 60 x 60"

Color:
Negro

Países de Entrega:
En todo el mundo

Description:
To fit leveling feet to square, non-threaded tubes

Material:
Bush: Plastic PA, glass fiber reinforced
Threaded insert: Nickel plated brass

Especiales:
Descarga electrostática ESD, otros tamaños, otros colores bajo pedido

Cantidad por paquete:	10 piezas
Model:	Plastic PA, with brass threaded insert
Peso (g):	147.0
Numero de ERP:	105053

Palabras clave / etiquetas globales:

Área de aplicación	Construcción de maquinaria e instalaciones

Variantes

Número de producto	Fmax (N)	Version	B (mm)	L (mm)	M	S (mm)	b (mm)	Tubo Cuadrado (mm)
098V602010	11770	60 x 60, R7	60	55	M10	45	56.5	60 x 60 x 2.0
098V602012	11770	60 x 60, R7	60	55	M12	45	56.5	60 x 60 x 2.0
098V602014	11770	60 x 60, R7	60	55	M14	45	56.5	60 x 60 x 2.0
098V602016	11770	60 x 60, R7	60	55	M16	45	56.5	60 x 60 x 2.0
098V602020	11770	60 x 60, R7	60	55	M20	45	56.5	60 x 60 x 2.0
098V603010	11770	60 x 60, R7	60	55	M10	45	54.5	60 x 60 x 3.0
098V603012	11770	60 x 60, R7	60	55	M12	45	54.5	60 x 60 x 3.0
098V603014	11770	60 x 60, R7	60	55	M14	45	54.5	60 x 60 x 3.0
098V603016	11770	60 x 60, R7	60	55	M16	45	54.5	60 x 60 x 3.0
098V603020	11770	60 x 60, R7	60	55	M20	45	54.5	60 x 60 x 3.0
098V604010	11770	60 x 60, R7	60	55	M10	45	52.5	60 x 60 x 4.0
098V604012	11770	60 x 60, R7	60	55	M12	45	52.5	60 x 60 x 4.0
098V604014	11770	60 x 60, R7	60	55	M14	45	52.5	60 x 60 x 4.0
098V604016	11770	60 x 60, R7	60	55	M16	45	52.5	60 x 60 x 4.0
098V604020	11770	60 x 60, R7	60	55	M20	45	52.5	60 x 60 x 4.0

Descargas CAD

Clasificación

ECLASS 6.0: 23111190
ECLASS 7.0: 23111190
ECLASS 8.0: 23111190
ECLASS 9.0: 23111190
ECLASS 10.0: 23111190
ECLASS 11.0: 23111190
ECLASS 12.0: 23111190
ECLASS 13.0: 23111190
Zolltarifnummer: 39269097900
Número de Arancel Aduanero de Exportación: 39269097
