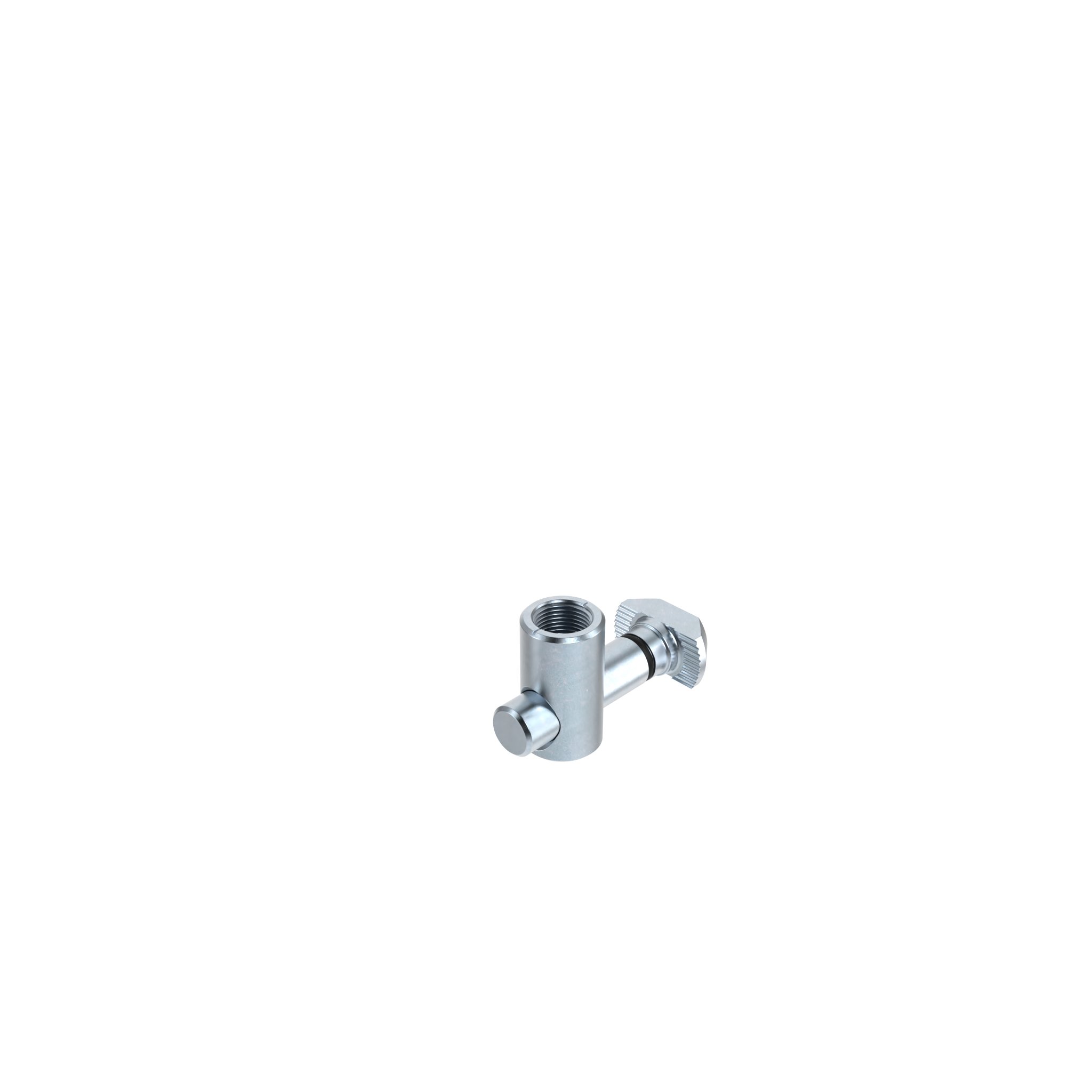

Central Connector B, Slot 8 and Slot 10

Descripción:
To connect two aluminum profiles at right angles; a blind or through hole must be drilled through one of the profiles to provide access to the tightening screw

Material:
Galvanizado / liso

Superficie:
Galvanizado

Tip:
**Automatic connector with assembly set for profil B incl. hammer nut instead of T-slot nut

Tip 2:
Compatible Cover Cap for Central Connector B, Slot 10 see 091107

Países de Entrega:
En todo el mundo

Cantidad por paquete:	10 piezas
Model:	Galvanizado / liso
Peso (g):	20.0
Numero de ERP:	112704

Variantes

Número de producto	SW (mm)	D (mm)	Version	Profile	A (mm)	B (mm)	L (mm)	d (mm)	b (mm)	Ranura N (mm)	t (mm)	Cantidad por paquete
099B08110700	4	7.1	0°	B	15.5	4.8	33.0	Ø11	18.0	8	22.0	10 piezas
099B08110790	4	7.1	90°	B	15.5	4.8	33.0	Ø11	18.0	8	22.0	10 piezas
099B08110700S01	4	7.1	0°	B	19.6	5.5	40.0	Ø11	18.0	8 / 10	22.0	10 piezas
099B08110790S01	4	7.1	90°	B	19.6	5.5	40.0	Ø11	18.0	8 / 10	22.0	10 piezas
099B10171000	6	9.8	0°	B	19.6	5.5	45.5	Ø17	22.5	10	31.0 (1) 34.0 (2) 36.0 (3) 41.0 (4)	10 piezas
099B10171090	6	9.8	90°	B	19.6	5.5	45.5	Ø17	22.5	10	31.0 (1) 34.0 (2) 36.0 (3) 41.0 (4)	10 piezas

Clasificación

ECLASS 6.0: 23360290
ECLASS 7.0: 23360290
ECLASS 8.0: 23360290
ECLASS 9.0: 23360290
ECLASS 10.0: 23360290
ECLASS 11.0: 23360290
ECLASS 12.0: 23360290
ECLASS 13.0: 23360290
Zolltarifnummer: 73269098900
Número de Arancel Aduanero de Exportación: 73269098

Certificados

Tags

Profile Type	Profile Type B
Slot Size	Slot size 8, Slot size 10
Product Feature	ESD
Profile Form	T-slot Profiles

Accesorios adecuados

Cover Cap for Central Connector B, Slot 10

Profile: B L (mm): 15.0 Dimensión modular (mm): 45 Para Tuerca: 10

Description:To cover the blind or through holeMaterial:Plástico PAColor:NegroTip:Compatible Central Connector B 0°, Slot 10 see 099B10171000 Compatible Central Connector B 90°, Slot 10 see 099B10171090 Compatible Central Butt Connector B 180° +/-45°, Slot 10 see 099B1017S01 Compatible Central Connector B 90° +/-45°, Slot 10 see 099B1017S02Países de Entrega:En todo el mundo
