Turning Angle 30

Información sobre el producto "Turning Angle 30"

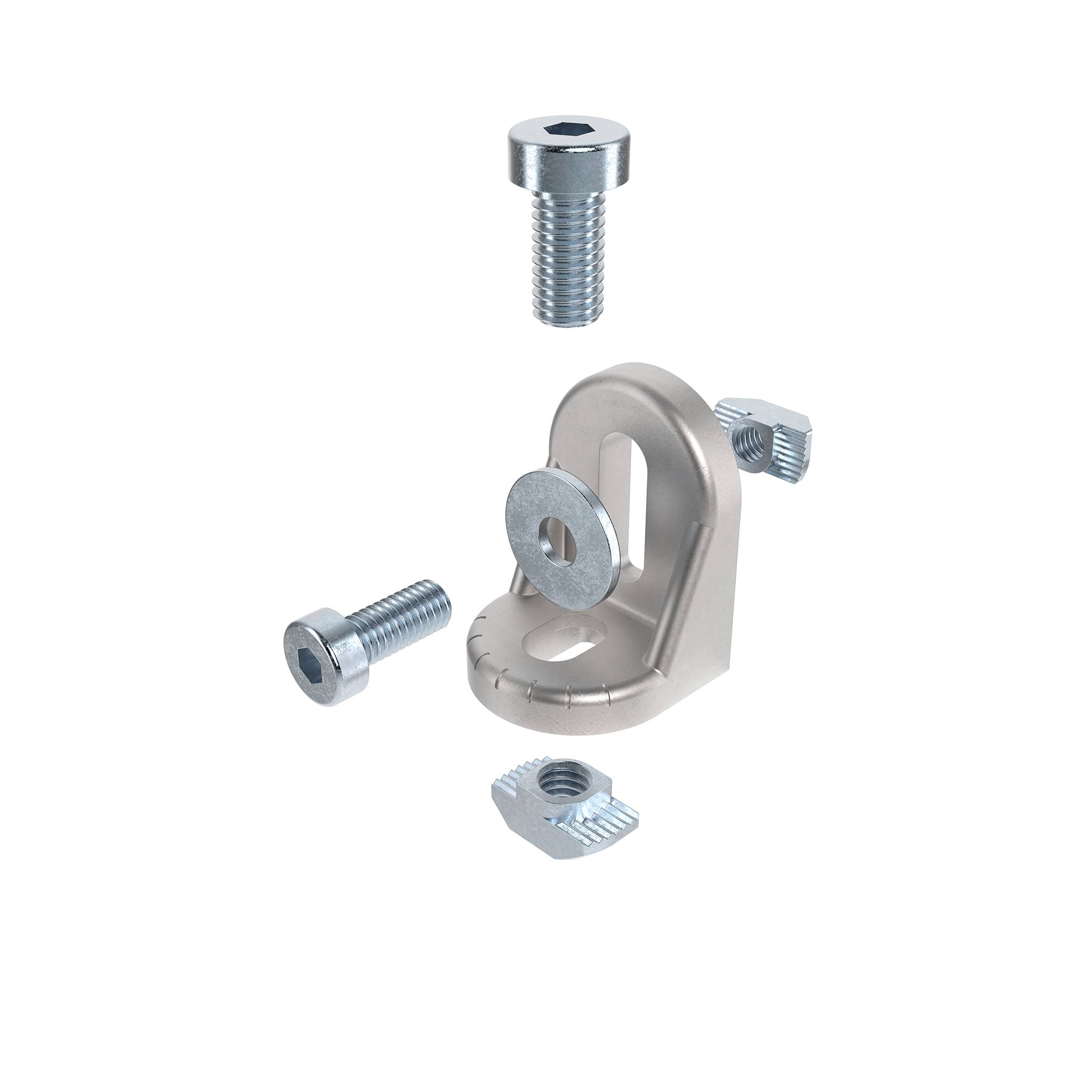

Assembly Set 1:
1 screw DIN 7984 - M6 x 14,
1 screw DIN 7984 - M8 x 16,
1 washer DIN EN ISO 7089 (DIN 125) - M6,
1 hammer nut - slot 10 - M8,
1 hammer nut - slot 8 - M6,
2 centering pieces - slot 8 to slot 10

Assembly Set 2:
2 screws DIN 7984 - M8 x 16,
2 hammer nuts - slot 10 - M8,
4 centering pieces - slot 8 to slot 10

Color:
Turning angle: Alu color
Centering piece: Black

Países de Entrega:
En todo el mundo

Description:
To connect aluminum profiles at various angles from 0° to 180°

Material:
Angle: Aluminum die-cast
Centering piece: Plastic PA, glass fiber reinforced
Assembly set: Steel

Surface:
Turning angle: Plain / powder coated
Assembly set: Zinc plated

Tip:
Compatible Centering Piece Widening Slot 8 to Slot 10 see 093W02

Zolltarifnummer:
76169910990
(ECLASS 6.0): 23360290
(ECLASS 7.0): 23360290
(ECLASS 8.0): 23360290
(ECLASS 9.0): 23360290
(ECLASS 10.0): 23360290
(ECLASS 11.0): 23360290
(ECLASS 12.0): 23360290
(ECLASS 13.0): 23360290
Cantidad por Paquete: 10 piezas / 10 jconjuntos
Model: Aluminio fundido a presión
Peso (g): 42.0

Variantes

ID de producto Ranura N (mm) Superficie Color Version
093WG302N08 8 Liso
093WG302N08S04 8 Polvo cubierto Color aluminio
093WG302N08S05 8 Liso Con conjunto de montaje 1
093WG302N08S06 8 Polvo cubierto Color aluminio Con conjunto de montaje 1
093WG302N10 10 Liso
093WG302N10S01 10 Liso Con conjunto de montaje 2
