Turning Angle 30

Información sobre el producto "Turning Angle 30"

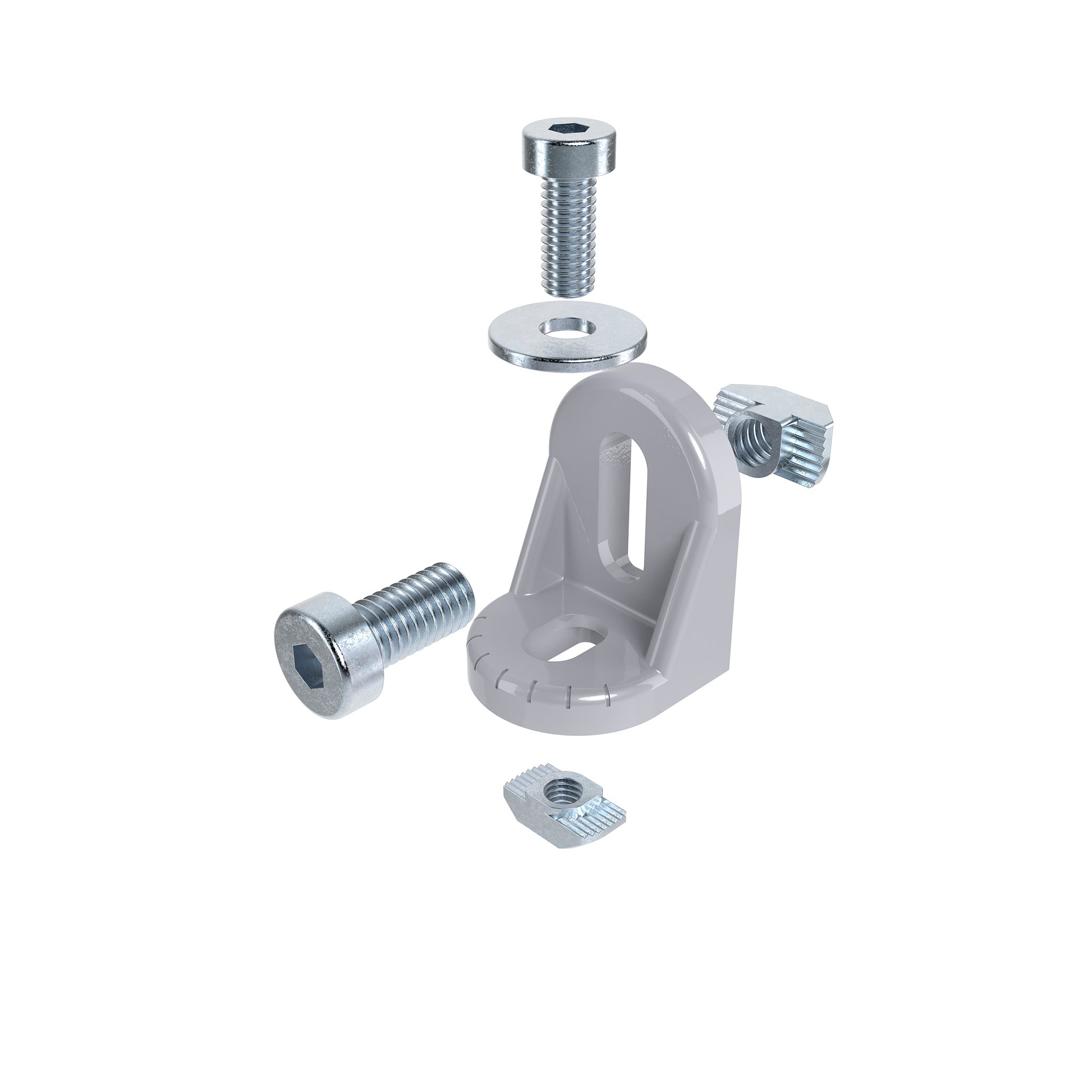

Assembly Set 1:
1 screw DIN 7984 - M6 x 14,
1 screw DIN 7984 - M8 x 16,
1 washer DIN EN ISO 7089 (DIN 125) - M6,
1 hammer nut - slot 10 - M8,
1 hammer nut - slot 8 - M6,
2 centering pieces - slot 8 to slot 10

Assembly Set 2:
2 screws DIN 7984 - M8 x 16,
2 hammer nuts - slot 10 - M8,
4 centering pieces - slot 8 to slot 10

Color:
Turning angle: Alu color
Centering piece: Black

Países de Entrega:
En todo el mundo

Description:

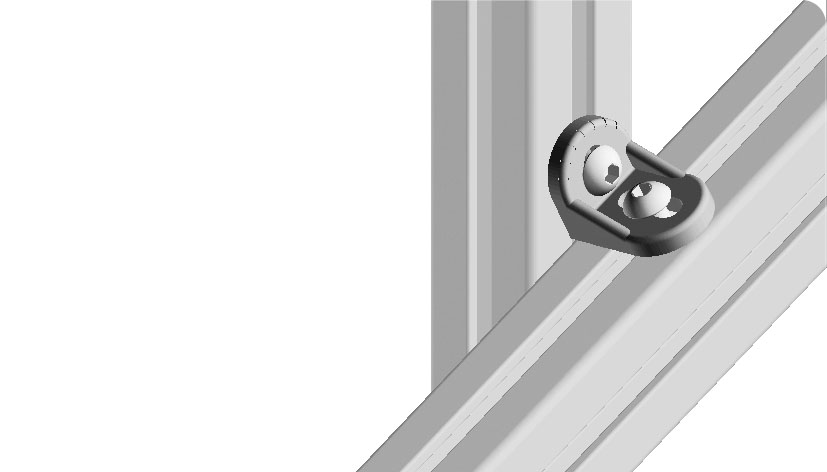

To connect aluminum profiles at various angles from 0° to 180°

Material:
Angle: Aluminum die-cast
Centering piece: Plastic PA, glass fiber reinforced
Assembly set: Steel

Surface:
Turning angle: Plain / powder coated
Assembly set: Zinc plated

Tip:
Compatible Centering Piece Widening Slot 8 to Slot 10 see 093W02

Cantidad por Paquete:	10 piezas / 10 jconjuntos
Model:	Aluminio fundido a presión
Peso (g):	42.4
ECLASS 6.0:	23360290
ECLASS 7.0:	23360290
ECLASS 8.0:	23360290
ECLASS 9.0:	23360290
ECLASS 10.0:	23360290
ECLASS 11.0:	23360290
ECLASS 12.0:	23360290
ECLASS 13.0:	23360290
Zolltarifnummer:	76169910990
Número de Arancel Aduanero de Exportación:	76169910
Numero de ERP:	127708

Variantes

Número de producto	Version	Superficie	Color	Ranura N (mm)
093WG302N08	-	Liso	-	8
093WG302N08S04	-	Polvo cubierto	Color alu	8
093WG302N08S05	Con conjunto de montaje 1	Liso	-	8 / 10
093WG302N08S06	Con conjunto de montaje 1	Polvo cubierto	Color alu	8 / 10
093WG302N10	-	Liso	-	10
093WG302N10S01	Con conjunto de montaje 2	Liso	-	10
