Universal Connector I

Información sobre el producto "Universal Connector I"

Assembly Set 1:
1 T-slot nut - slot 5 - M4,
1 screw DIN EN ISO 4762 (DIN 912) - M4 x 14

Assembly Set 2:
1 T-slot nut - slot 6 - M6,
1 screw DIN EN ISO 7380 (DIN 34805) - M6 x 22

Assembly Set 3:
1 T-slot nut - slot 8 - M8,
1 screw DIN EN ISO 7380 (DIN 34805) - M8 x 30

Assembly Set 4:
Stainless steel: 1 T-slot nut - slot 8 - M8,
1 screw DIN EN ISO 7380 (DIN 34805) - M8 x 30

Países de Entrega:
En todo el mundo

Description:

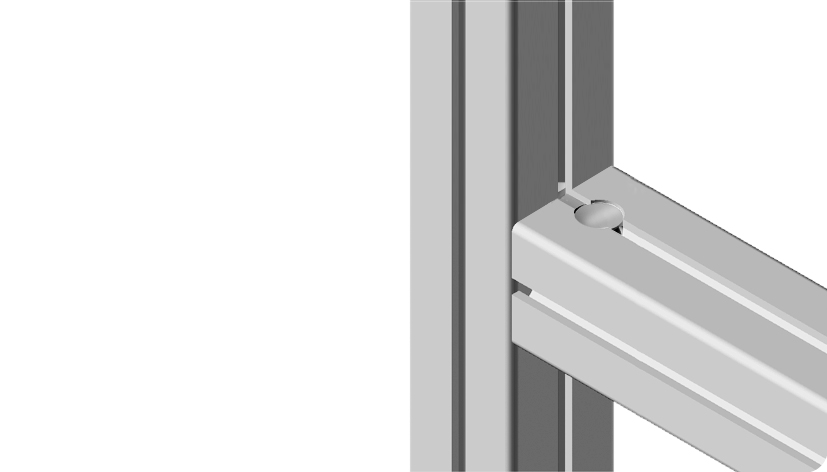

To connect two aluminum profiles

Material:
Zinc fundido a presión / acero inoxidable

Superficie:
Galvanizado / liso

Model:	Zinc fundido a presión / acero inoxidable
Cantidad por Paquete:	10 piezas
Número de Arancel Aduanero de Exportación:	79070000
Peso (g):	18.8
(ECLASS 6.0):	23360290
(ECLASS 7.0):	23360290
(ECLASS 8.0):	23360290
(ECLASS 9.0):	23360290
(ECLASS 10.0):	23360290
(ECLASS 11.0):	23360290
(ECLASS 12.0):	23360290
(ECLASS 13.0):	23360290
Numero de ERP:	105217

Variantes

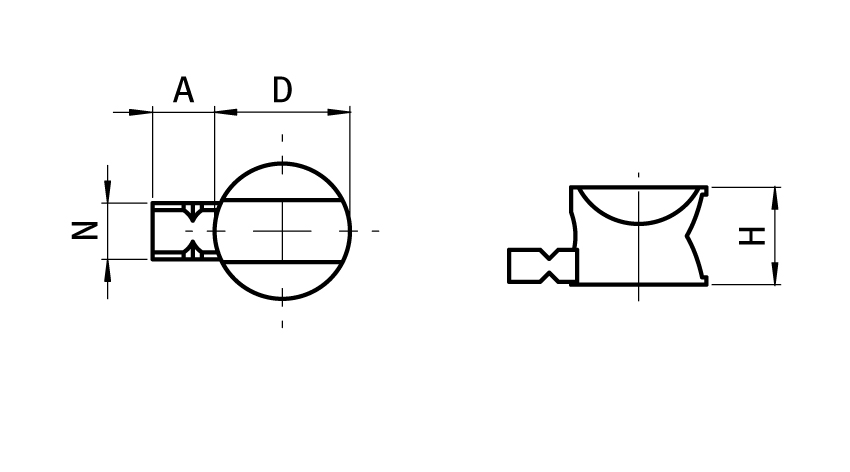

Número de producto	Juego de Montaje	Para Tornillo	A (mm)	D (mm)	H (mm)	Material	Dimensión modular (mm)	Ranura N (mm)	Superficie	Profile	Cantidad por Paquete
099A0520	-	M4	5.4	11.8	8.5	Zinc fundido a presión	20	5	Galvanizado	-	100 piezas
099A0520S01	Con conjunto de montaje 1	-	5.4	11.8	8.5	Zinc fundido a presión	20	5	Galvanizado	I	10 piezas
099A0630	Including T-slot nut and screw	M6	9.3	15.7	12.5	Zinc fundido a presión	30	6	Galvanizado	-	100 piezas

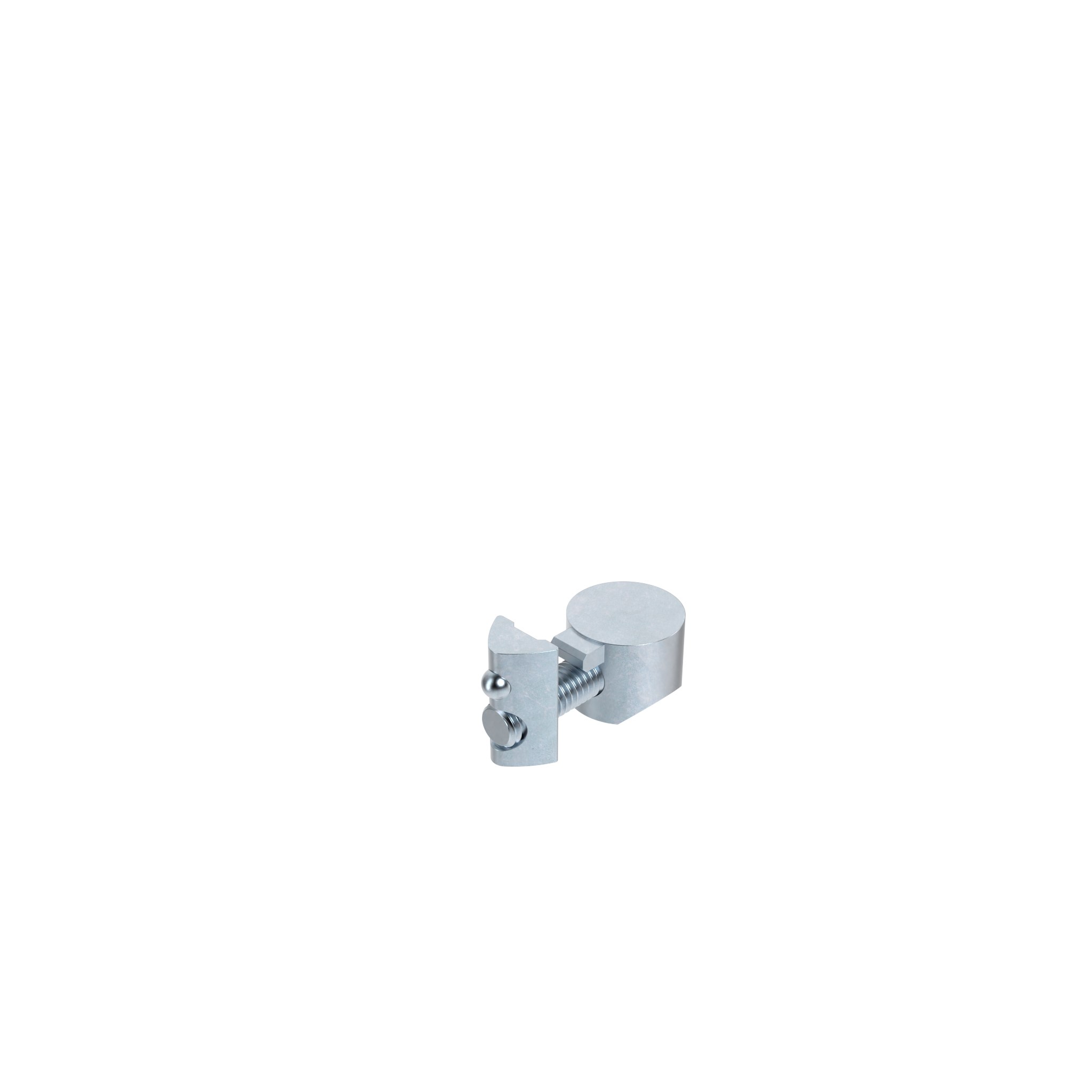

099A0630S01	Con conjunto de montaje 2	-	9.3	15.7	12.5	Zinc fundido a presión	30	6	Galvanizado	I	10 piezas
099A0830	-	M6	11.5	19.7	11.0	Zinc fundido a presión	30	8	Galvanizado	-	100 piezas
099A0830S01	-	-	9.3	15.7	12.5	Zinc fundido a presión	30	8	Galvanizado	-	100 piezas
099A0840	-	M8	13.7	19.7	16.0	Zinc fundido a presión	40	8	Galvanizado	-	100 piezas
099A0840E	-	M8	13.7	19.7	16.0	Acero inoxidable	40	8	Liso	-	100 piezas
099A0840ES01	Con conjunto de montaje 4	-	13.7	19.7	16.0	Acero inoxidable	40	8	Liso	I	10 piezas
099A0840S01	Con conjunto de montaje 3	-	13.7	19.7	16.0	Zinc fundido a presión	40	8	Galvanizado	I	10 piezas
