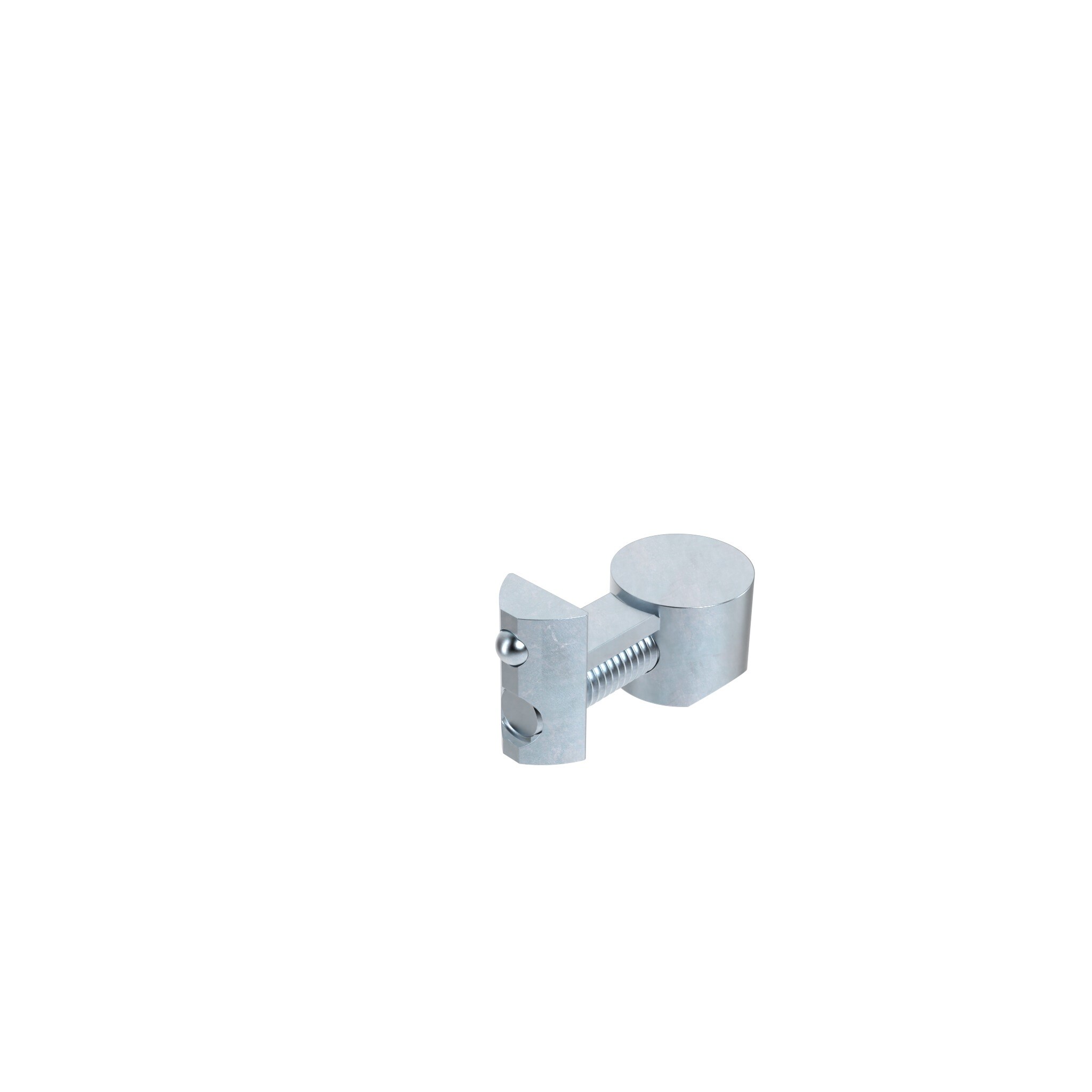

Universal Connector I

Información sobre el producto "Universal Connector I"

Assembly Set 1:
1 T-slot nut - slot 5 - M4,
1 screw DIN EN ISO 4762 (DIN 912) - M4 x 14

Assembly Set 2:
1 T-slot nut - slot 6 - M6,
1 screw DIN EN ISO 7380 (DIN 34805) - M6 x 22

Assembly Set 3:
1 T-slot nut - slot 8 - M8,
1 screw DIN EN ISO 7380 (DIN 34805) - M8 x 30

Assembly Set 4:
Stainless steel: 1 T-slot nut - slot 8 - M8,
1 screw DIN EN ISO 7380 (DIN 34805) - M8 x 30

Países de Entrega:
En todo el mundo

Description:
To connect two aluminum profiles

Material:
Zinc fundido a presión / acero inoxidable

Superficie:
Galvanizado / liso

Tipo de perfil:	Tipo de perfil I
Tamaño de ranura:	Ranura 8
Dimensión modular:	Dimensión modular 40
Cantidad por paquete:	10 piezas
Model:	Zinc fundido a presión / acero inoxidable
Peso (g):	41.9
Numero de ERP:	105228

Variantes

Número de producto	D (mm)	Material	H (mm)	Profile	A (mm)	Juego de Montaje	Superficie	Ranura N (mm)	Dimensión modular (mm)	Para Tornillo	Cantidad por paquete
099A0520	11.8	Zinc fundido a presión	8.5	-	5.4	-	Galvanizado	5	20	M4	100 piezas
099A0520S01	11.8	Zinc fundido a presión	8.5	I	5.4	Con conjunto de montaje 1	Galvanizado	5	20	-	10 piezas
099A0630	15.7	Zinc fundido a presión	12.5	-	9.3	Including T-slot nut and screw	Galvanizado	6	30	M6	100 piezas
099A0630S01	15.7	Zinc fundido a presión	12.5	I	9.3	Con conjunto de montaje 2	Galvanizado	6	30	-	10 piezas
099A0830	19.7	Zinc fundido a presión	11.0	-	11.5	-	Galvanizado	8	30	M6	100 piezas
099A0830S01	15.7	Zinc fundido a presión	12.5	-	9.3	-	Galvanizado	8	30	-	100 piezas
099A0840	19.7	Zinc fundido a presión	16.0	-	13.7	-	Galvanizado	8	40	M8	100 piezas
099A0840E	19.7	Acero inoxidable	16.0	-	13.7	-	Liso	8	40	M8	100 piezas
099A0840ES01	19.7	Acero inoxidable	16.0	I	13.7	Con conjunto de montaje 4	Liso	8	40	-	10 piezas
099A0840S01	19.7	Zinc fundido a presión	16.0	I	13.7	Con conjunto de montaje 3	Galvanizado	8	40	-	10 piezas

Descargas CAD

Clasificación

ECLASS 6.0: 23360290
ECLASS 7.0: 23360290
ECLASS 8.0: 23360290
ECLASS 9.0: 23360290
ECLASS 10.0: 23360290
ECLASS 11.0: 23360290
ECLASS 12.0: 23360290
ECLASS 13.0: 23360290
Número de Arancel Aduanero de Exportación: 79070000
