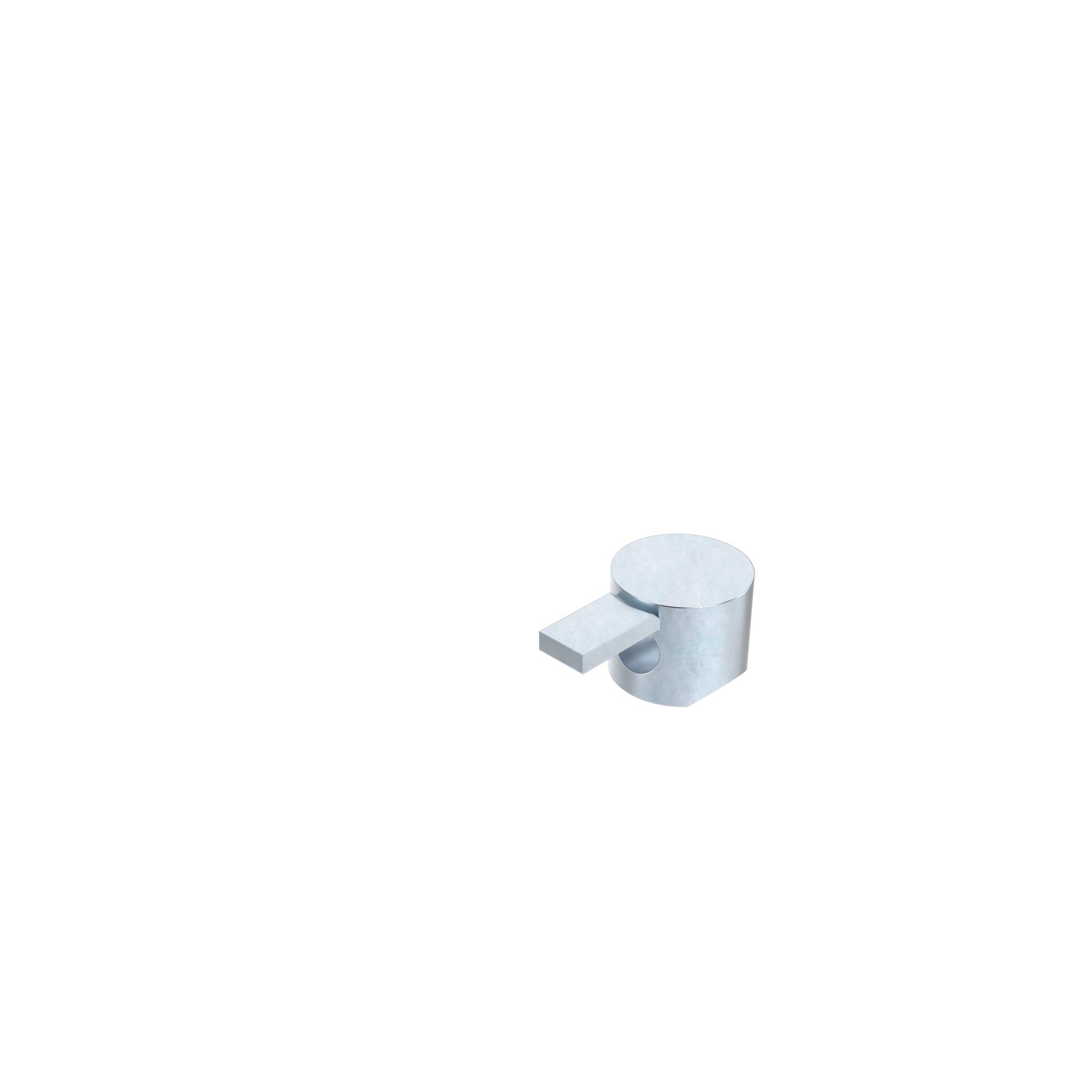

Universal Connector I

Información sobre el producto "Universal Connector I"

Assembly Set 1:
1 T-slot nut - slot 5 - M4,
1 screw DIN EN ISO 4762 (DIN 912) - M4 x 14

Assembly Set 2:
1 T-slot nut - slot 6 - M6,
1 screw ISO 7380 - M6 x 22

Assembly Set 3:
1 T-slot nut - slot 8 - M8,
1 screw ISO 7380 - M8 x 30

Assembly Set 4:
Stainless steel: 1 T-slot nut - slot 8 - M8,
1 screw ISO 7380 - M8 x 30

Países de Entrega:
En todo el mundo

Description:
To connect two aluminum profiles

Material:
Fundición a presión de zinc / acero inoxidable

Superficie:
Galvanizado / liso
(ECLASS 6.0): 23360290
(ECLASS 7.0): 23360290
(ECLASS 8.0): 23360290
(ECLASS 9.0): 23360290
(ECLASS 10.0): 23360290
(ECLASS 11.0): 23360290
(ECLASS 12.0): 23360290
(ECLASS 13.0): 23360290
Cantidad por Paquete: 100 piezas / 10 conjuntos
Cantidad por Paquete (1): 100
Model: Fundición a presión de zinc / acero inoxidable
Pack Quantity (Stück): 100
Peso (g): 19.5

Variantes

ID de producto Superficie Material Profile H (mm) D (mm) Ranura N (mm) A (mm) Dimensión modular (mm) Para Tornillo
099A0520 Galvanizado Fundición a presión de zinc 8.5 11.8 5 5.4 20 M4
099A0520S01 Galvanizado Fundición a presión de zinc I 8.5 11.8 5 5.4 20
099A0630 Galvanizado Fundición a presión de zinc 12.5 15.7 6 9.3 30 M6
099A0630S01 Galvanizado Fundición a presión de zinc I 12.5 15.7 6 9.3 30
099A0830 Galvanizado Fundición a presión de zinc 11.0 19.7 8 11.5 30 M6
099A0830S01 Galvanizado Fundición a presión de zinc 12.5 15.7 8 9.3 30
099A0840 Galvanizado Fundición a presión de zinc 16.0 19.7 8 13.7 40 M8
099A0840E Liso Acero inoxidable 16.0 19.7 8 13.7 40 M8
099A0840ES01 Liso Acero inoxidable I 16.0 19.7 8 13.7 40
099A0840S01 Galvanizado Fundición a presión de zinc I 16.0 19.7 8 13.7 40
