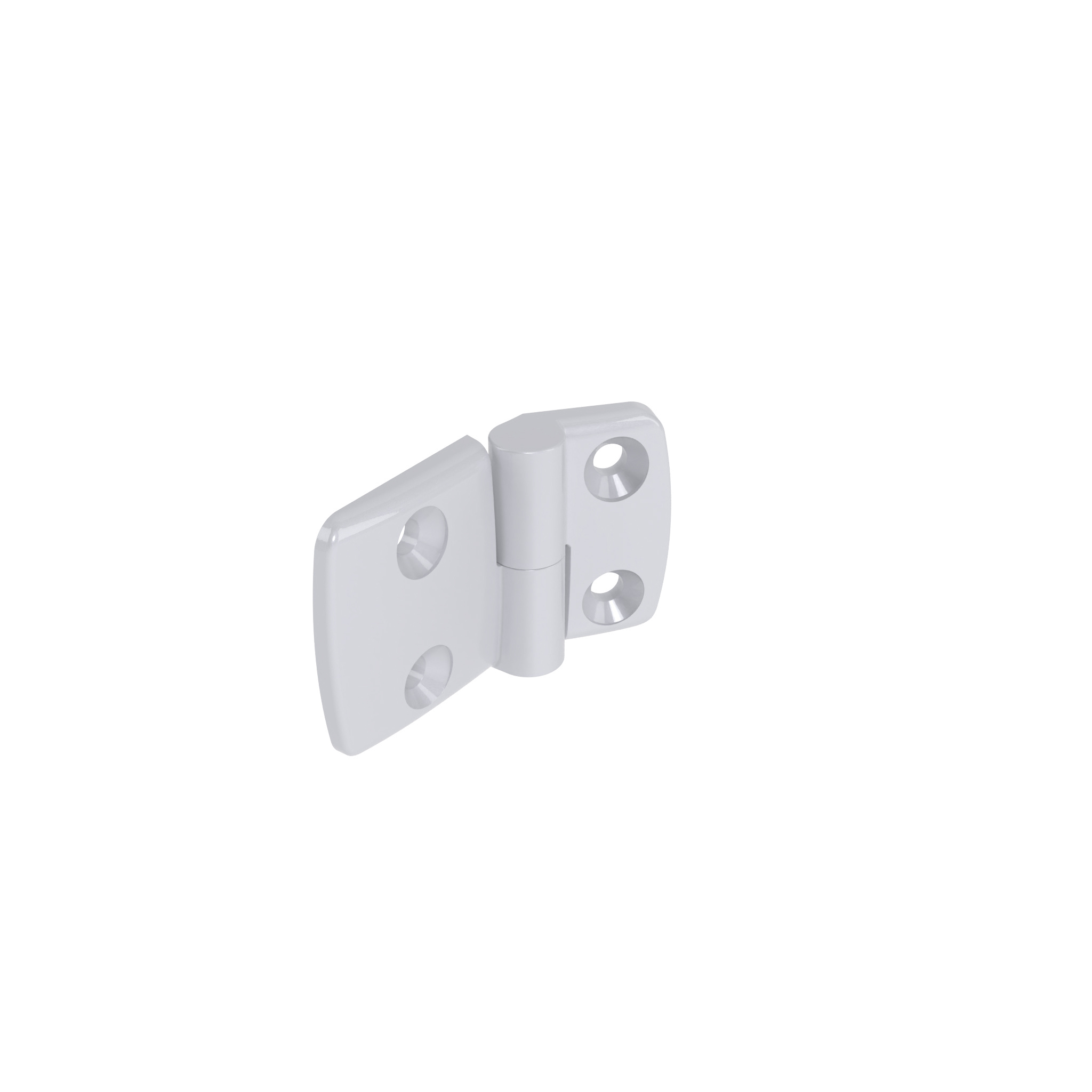

Aluminum Die-cast Combi Hinge 50, Detachable, Alu Color
Réf. produit :
095A5030L
Informations sur le produit "Aluminum Die-cast Combi Hinge 50, Detachable, Alu Color"
Color:
Wing: Alu color
Pays de livraison:
Monde entier
Description:

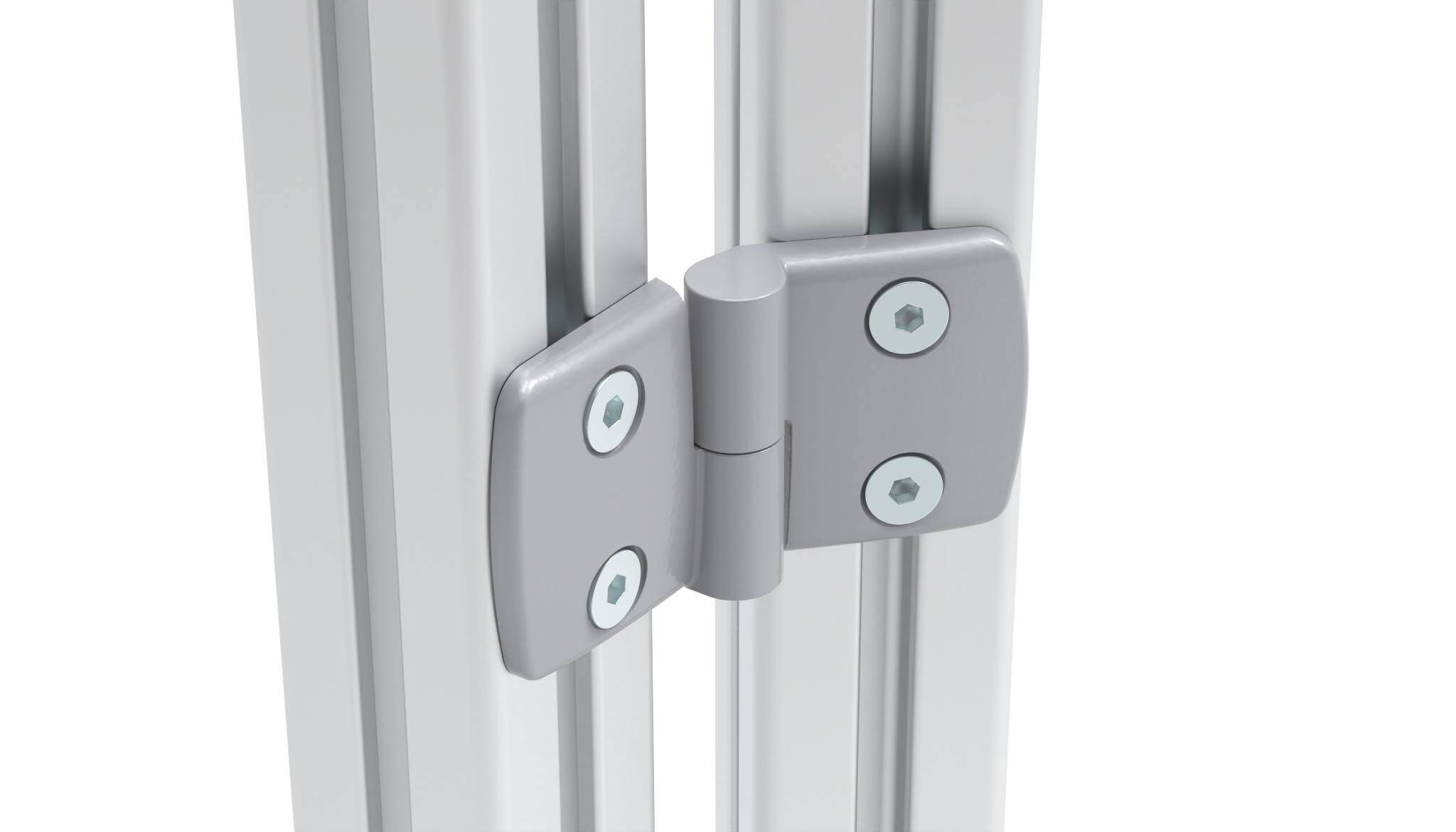

Pour articuler panneaux ou profilés aluminium, chaque aile possède des trous pour clavettes de centrages, avec coussinets sur l'axe
Material:
Wings: Die-cast aluminum
Pin: Stainless steel
Bearings: PTFE
Surface:
Wings: Powder coated
Pin: Plain
Tip:
Compatible Central Bolts see 095AN05
Zolltarifnummer:
83021000900
Wing: Alu color
Pays de livraison:
Monde entier
Description:
Pour articuler panneaux ou profilés aluminium, chaque aile possède des trous pour clavettes de centrages, avec coussinets sur l'axe
Material:
Wings: Die-cast aluminum
Pin: Stainless steel
Bearings: PTFE
Surface:
Wings: Powder coated
Pin: Plain
Tip:
Compatible Central Bolts see 095AN05
Zolltarifnummer:
83021000900
(ECLASS 6.0): | 23219090 |
---|---|
(ECLASS 7.0): | 23219090 |
(ECLASS 8.0): | 23219090 |
(ECLASS 9.0): | 23219090 |
(ECLASS 10.0): | 23219090 |
(ECLASS 11.0): | 23219090 |
(ECLASS 12.0): | 23219090 |
(ECLASS 13.0): | 23219090 |
Conditionnement: | 10 pièces |
Fixation: | Depuis l'avant, avec vis à tête fraisée M6 |

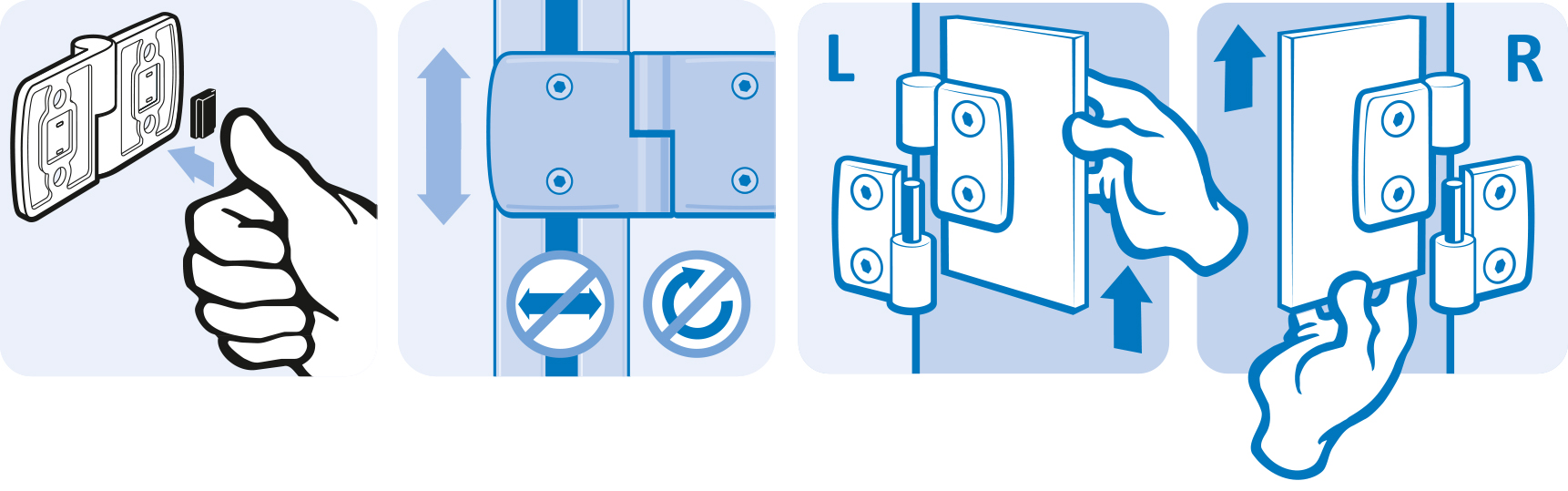

Modèle: | Dégondable |
Poids (g): | 71.0 |
Variantes

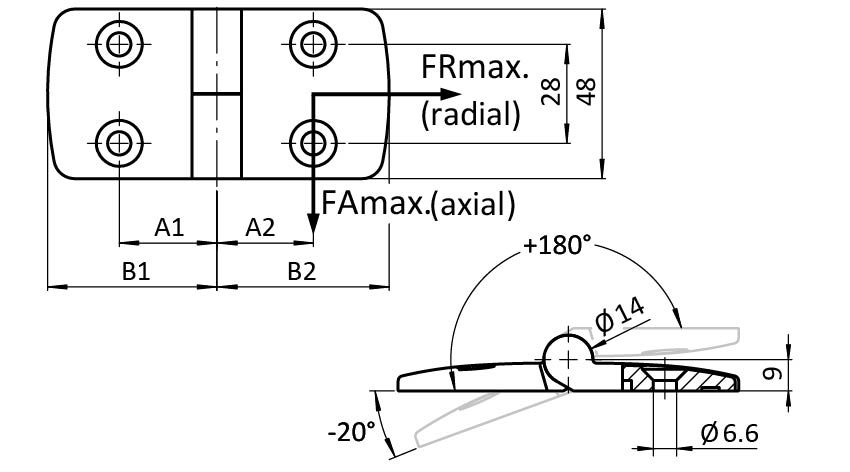

ID de produit | B1 (mm) | Version | A1 (mm) | Combinaison | B2 (mm) | A2 (mm) | FAmax (N) | FRmax (N) |
---|---|---|---|---|---|---|---|---|
095A5025L | 48.5 | L : gauche | 27.5 | 50 / 25 | 26.0 | 15.0 | 250 | 410 |
095A5025R | 26.0 | R : Droite | 15.0 | 50 / 25 | 48.5 | 27.5 | 250 | 410 |
095A5030L | 48.5 | L : gauche | 27.5 | 50 / 30 | 29.5 | 17.5 | 280 | 450 |
095A5030R | 29.5 | R : Droite | 17.5 | 50 / 30 | 48.5 | 27.5 | 250 | 410 |
095A5035L | 48.5 | L : gauche | 27.5 | 50 / 35 | 36.0 | 20.0 | 250 | |
095A5035R | 36.0 | R : Droite | 20.0 | 50 / 35 | 48.5 | 27.5 | 250 | |
095A5040L | 48.5 | L : gauche | 27.5 | 50 / 40 | 38.5 | 22.5 | 550 | |
095A5040R | 38.5 | R : Droite | 22.5 | 50 / 40 | 48.5 | 27.5 | 550 | |
095A5045L | 48.5 | L : gauche | 27.5 | 50 / 45 | 43.5 | 25.0 | 550 | |
095A5045R | 43.5 | R : Droite | 25.0 | 50 / 45 | 48.5 | 27.5 | 550 | |
095A5050L | 48.5 | L : gauche | 27.5 | 50 / 50 | 48.5 | 27.5 | 175 | 550 |
095A5050R | 48.5 | R : Droite | 27.5 | 50 / 50 | 48.5 | 27.5 | 175 |
Téléchargements CAD
Portraits de produits

Combi Hinges
FATH Combi hinges, made from plastics, stainless steel, and die-cast aluminum, form a visually homogeneous family within which you can freely combine all the different hinge leaves 25, 30, 35, 40, 45, 50 and 60, to your application.
