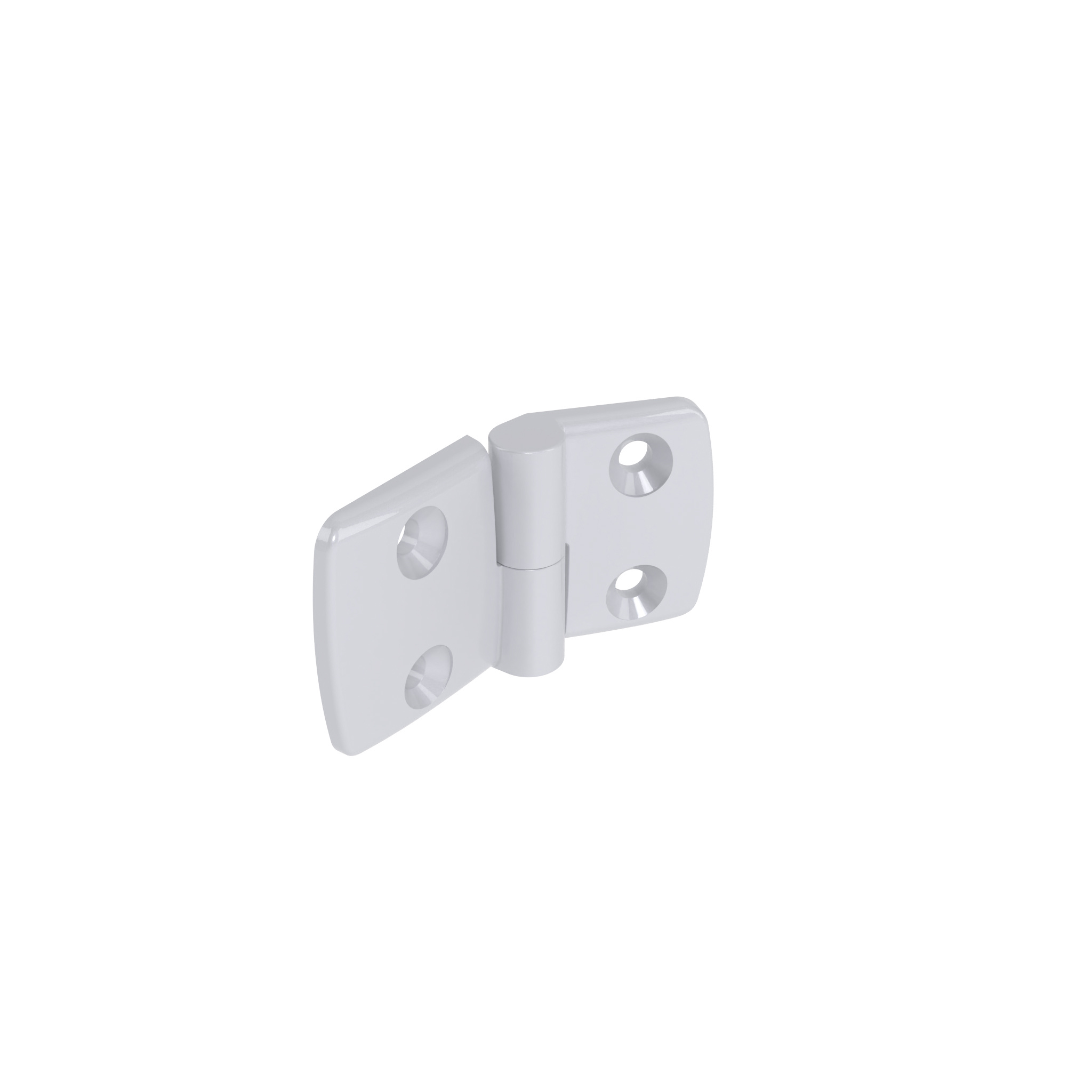

Aluminum Die-cast Combi Hinge 50, Detachable, Alu Color

Informations sur le produit "Aluminum Die-cast Combi Hinge 50, Detachable, Alu Color"

Color:
Wing: Alu color

Pays de livraison:
Monde entier

Description:
Pour articuler panneaux ou profilés aluminium, chaque aile possède des trous pour clavettes de centrages, avec coussinets sur l'axe

Fixation:
Depuis l'avant, avec vis à tête fraisée M6

Material:
Wings: Die-cast aluminum
Pin: Stainless steel
Bearings: PTFE

Surface:
Wings: Powder coated
Pin: Plain

Tip:
Compatible Central Bolts see 095AN05

Conditionnement:	10 pièces
Modèle:	Dégondable
Poids (g):	73.0
Code ERP:	137492

Variantes

Réf. produit	Version	B1 (mm)	B2 (mm)	Combinaison	FAmax (N)	FRmax (N)	A1 (mm)	A2 (mm)
095A5050L	G : Gauche	48.5	48.5	50 / 50	175	550	27.5	27.5
095A5025L	G : Gauche	48.5	26.0	50 / 25	250	410	27.5	15.0
095A5030L	G : Gauche	48.5	29.5	50 / 30	280	450	27.5	17.5
095A5035L	G : Gauche	48.5	36.0	50 / 35	250	500	27.5	20.0
095A5040L	G : Gauche	48.5	38.5	50 / 40	200	550	27.5	22.5
095A5045L	G : Gauche	48.5	43.5	50 / 45	200	550	27.5	25.0
095A5050R	D : Droite	48.5	48.5	50 / 50	175	500	27.5	27.5
095A5025R	D : Droite	26.0	48.5	50 / 25	250	410	15.0	27.5
095A5030R	D : Droite	29.5	48.5	50 / 30	250	410	17.5	27.5
095A5035R	D : Droite	36.0	48.5	50 / 35	250	500	20.0	27.5
095A5040R	D : Droite	38.5	48.5	50 / 40	200	550	22.5	27.5
095A5045R	D : Droite	43.5	48.5	50 / 45	200	550	25.0	27.5

Téléchargements CAD

Classification

ECLASS 6.0: 23219090
ECLASS 7.0: 23219090
ECLASS 8.0: 23219090
ECLASS 9.0: 23219090
ECLASS 10.0: 23219090
ECLASS 11.0: 23219090
ECLASS 12.0: 23219090
ECLASS 13.0: 23219090
Zolltarifnummer: 83021000900
Code douanier exportation: 83021000

Certificats

Tags

Profile Type	Profile Type B, Profile Type I
Profile Form	T-slot Profiles
Application Area	Machinery & Plant Engineering
