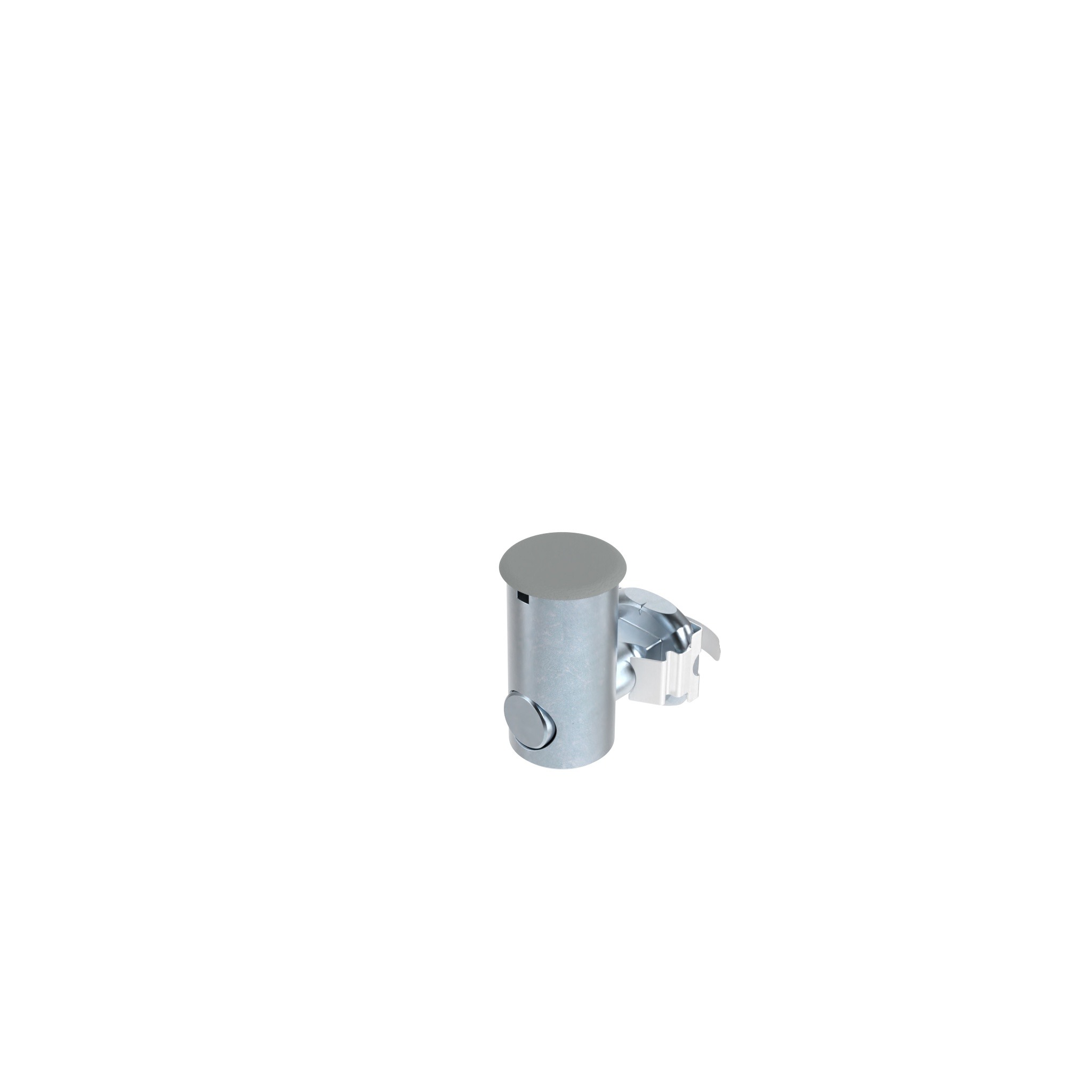

Ancrage central I, rainure 8

Informations sur le produit "Ancrage central I, rainure 8"

Couleur:
Cache : gris ≈ RAL 7042

Pays de livraison:
Monde entier

Description:

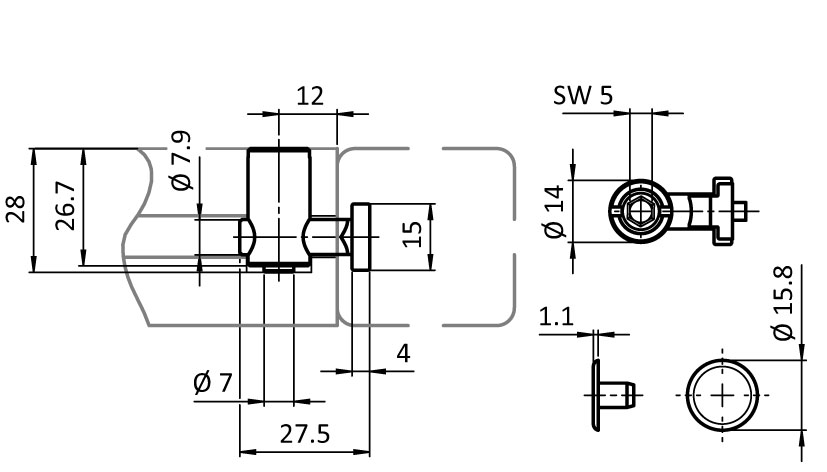

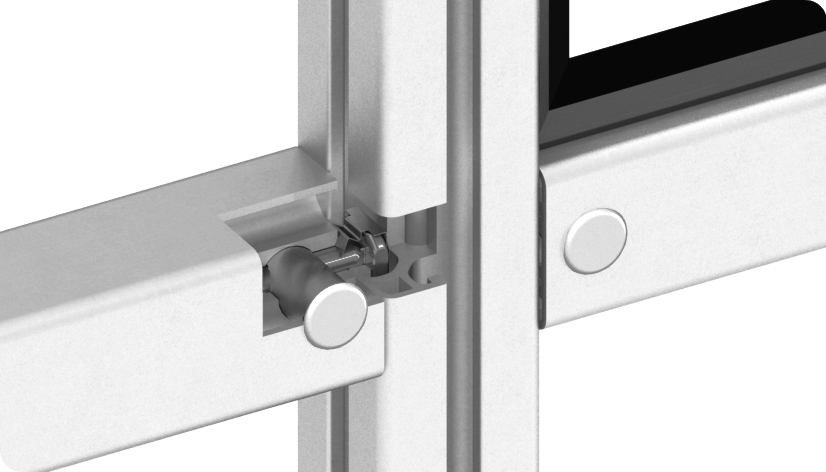

Pour connecter deux profilés aluminium à angle droit; Percer au préalable un trou borgne Ø 14,2mm de profondeur 28mm sur le coté lateral, et un deuxième trou borgne Ø 9,0mm de profondeur 20mm frontal sur le profilé; livré avec cache

Matériau:
Connecteur : acier
Clip : acier inox
Caches : plastique PP

Etat de surface:
Connecteur : zingué
Clip: Brut

Tip:
Compatible Radius Seal see 093RD84040R4; if used with the radius seal, the distance dimension of the bore hole should be reduced by the thickness of the radius seal

Zolltarifnummer:
73269098900
(ECLASS 6.0): 23360290
(ECLASS 7.0): 23360290
(ECLASS 8.0): 23360290
(ECLASS 9.0): 23360290
(ECLASS 10.0): 23360290
(ECLASS 11.0): 23360290
(ECLASS 12.0): 23360290
(ECLASS 13.0): 23360290
Conditionnement: 10 pièces
Modèle: Acier, Profile 40, R8
Poids (g): 42.8

Variantes

ID de produit Profilé Rainure N (mm) ESD Version
099B081408 I 8 ESD décharge électrostatique ESD décharge électrostatique
099B081408S01 I 8 without notches
