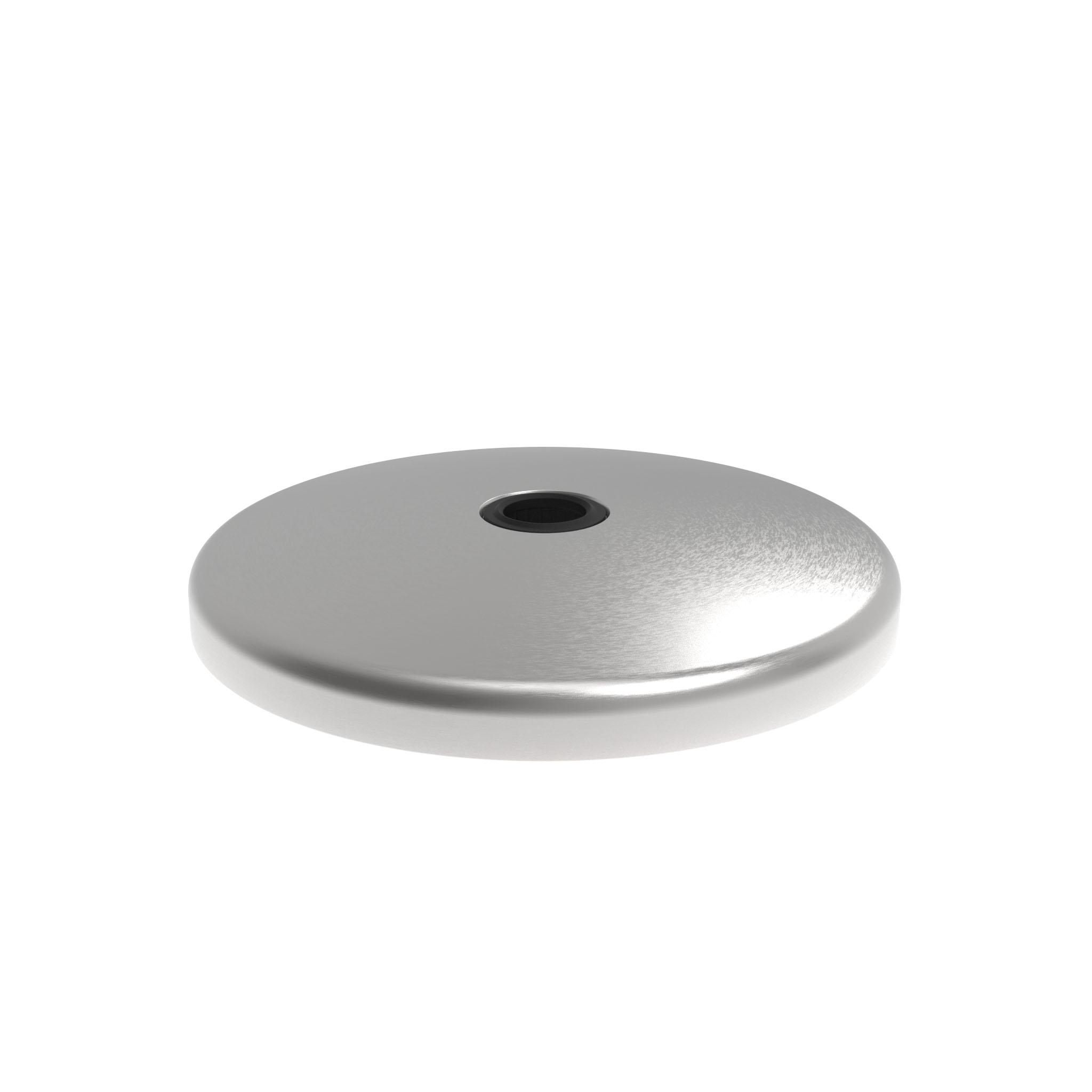

Base SS pour pieds à rotule, rotule 15

Informations sur le produit "Base SS pour pieds à rotule, rotule 15"

Pays de livraison:
Monde entier

Description:
Un pied à rotule pour positionnement robuste sur sols inégaux

Matériau:
Acier inox 1.4305

Options:
Autres tailles, Patin anti-glisse collé sur demande ;
Pieds de nivellement assemblés en usine sur demande

Etat de surface:
Brute

Information:
Tige filetée compatible voir 098DM08025E et suivant,
Écrou compatible voir 4DIN439BM5E et suivant,
Patin anti-glisse compatible voir 098DG030

Modèle:	Acier inox, Sans trous de spitage
Conditionnement:	10 pièces
Code douanier exportation:	73269098
Poids (g):	844.0
(ECLASS 6.0):	90900102
(ECLASS 7.0):	90900102
(ECLASS 8.0):	90900102
(ECLASS 9.0):	90900102
(ECLASS 10.0):	90900102
(ECLASS 11.0):	90900102
(ECLASS 12.0):	90900102
(ECLASS 13.0):	90900102
(ECLASS 15.0):	90900102
(ECLASS 16.0):	23010704
Code ERP:	104004
ECLASS_V14.0:	90900102
Zolltarifnummer:	73269098900

Variantes

Réf. produit	Version	Embase	Fmax (N)	D (mm)	F1 (mm)	F2 (mm)	F3 (mm)
098D030E	Sans Patin anti-glisse	30	19600	29	29.5	32.5	33.5
098D030EG	Avec Patin anti-glisse	30	19600	29	29.5	32.5	33.5
098D040E	Sans Patin anti-glisse	40	29400	39	29.5	32.5	33.5
098D040EG	Avec Patin anti-glisse	40	29400	39	29.5	32.5	33.5
098D045E	Sans Patin anti-glisse	45	29400	44	29.5	32.5	33.5
098D045EG	Avec Patin anti-glisse	45	29400	44	29.5	32.5	33.5
098D050E	Sans Patin anti-glisse	50	34300	49	29.5	32.5	33.5
098D050EG	Avec Patin anti-glisse	50	34300	49	29.5	32.5	33.5
098D060E	Sans Patin anti-glisse	60	34300	59	29.5	32.5	33.5
098D060EG	Avec Patin anti-glisse	60	34300	59	29.5	32.5	33.5
098D080E	Sans Patin anti-glisse	80	34300	79	29.5	32.5	33.5
098D080EG	Avec Patin anti-glisse	80	34300	79	29.5	32.5	33.5
098D100E	Sans Patin anti-glisse	100	39200	99	29.5	32.5	33.5
098D100EG	Avec Patin anti-glisse	100	39200	99	29.5	32.5	33.5
098D120E	Sans Patin anti-glisse	120	39200	119	29.5	32.5	33.5
098D120EG	Avec Patin anti-glisse	120	39200	119	29.5	32.5	33.5
