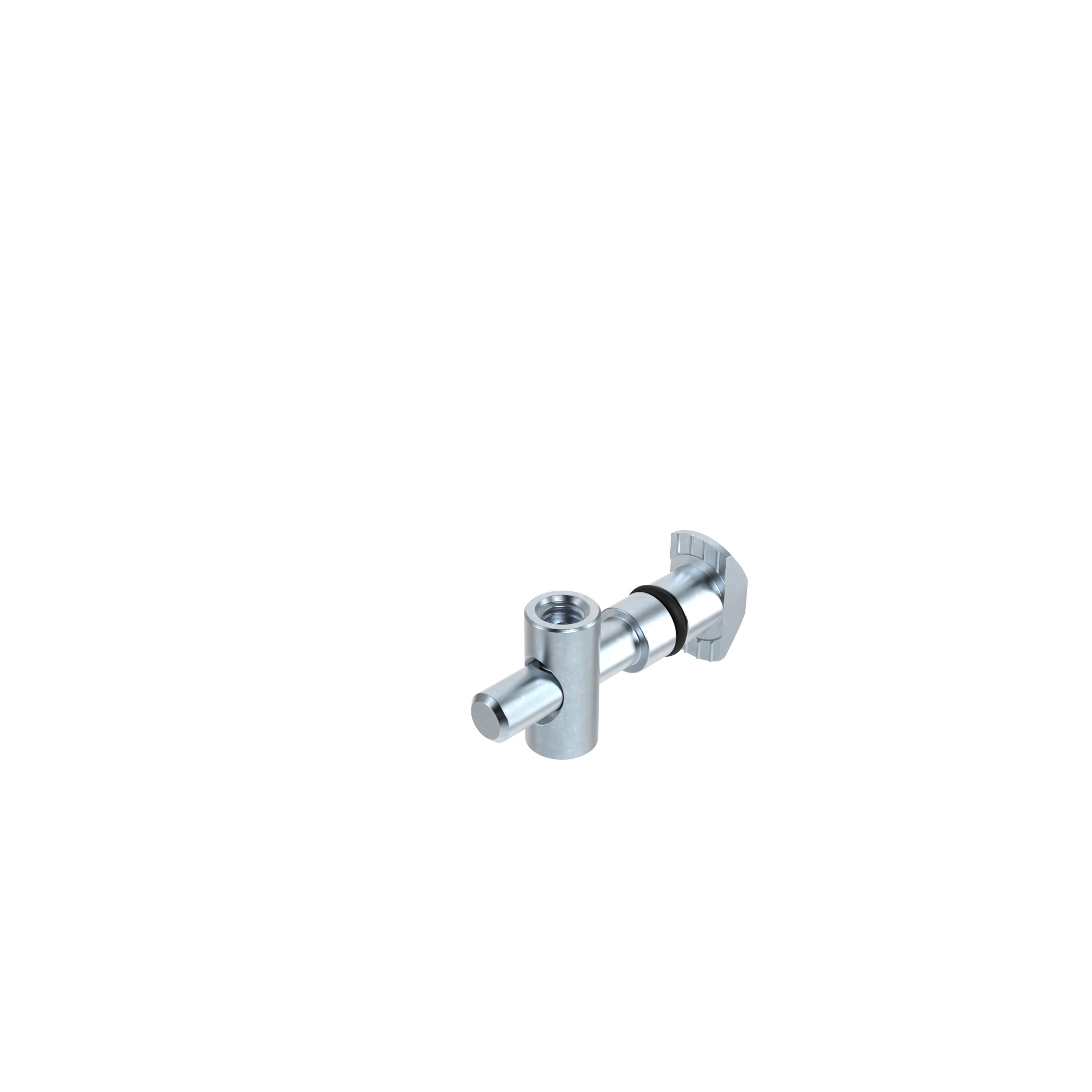

Central Connector B, Bush 9.8 / Slot 10

Informations sur le produit "Central Connector B, Bush 9.8 / Slot 10"

Pays de livraison:
Monde entier

Description:

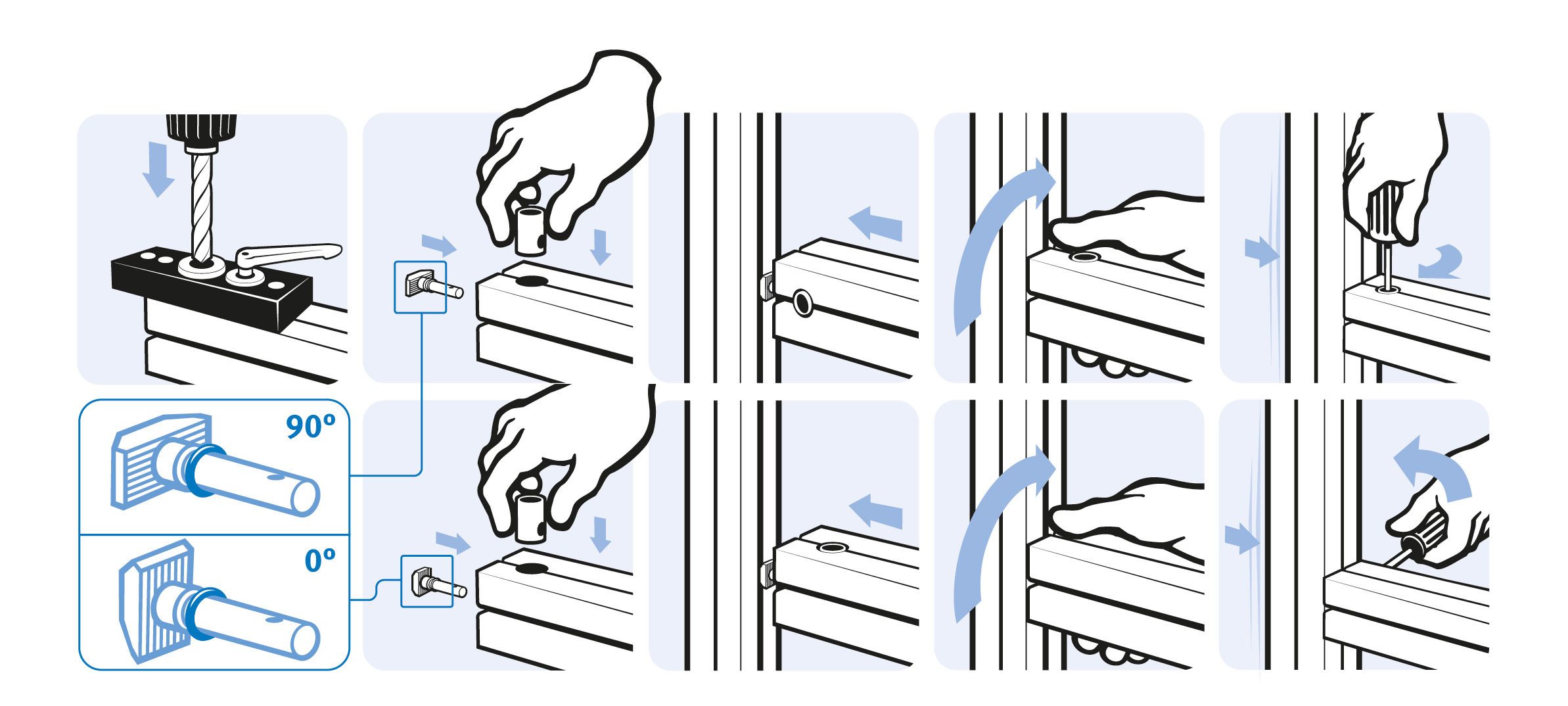

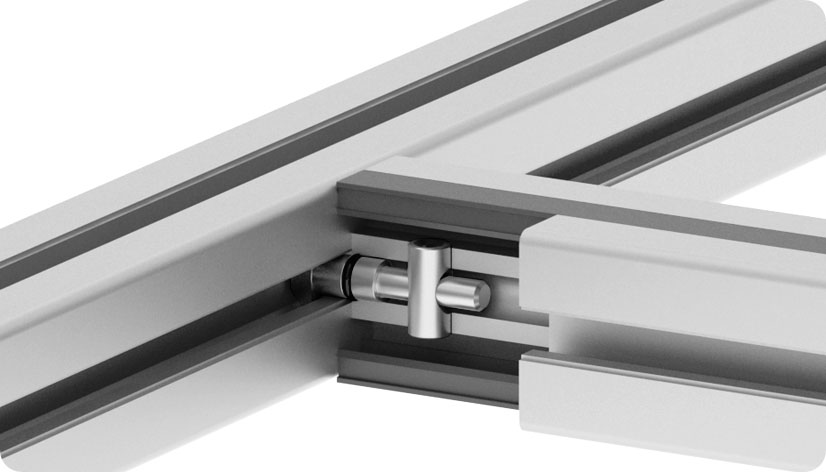

Pour connecter deux profilés aluminium à angle droit; un trou débouchant ou borgnetre percé au préalable sur la face d'un des 2 profilés pour assurer l'accès à la vis de serrage, la rainure n'en n'est pas affectée, la douille vient a fleur du fond de la rainure, laissant les deux rainures libres ; la rainure peut être complètement cachée par un cache rainure

Matériau:
Acier

Etat de surface:
Zingué

Zolltarifnummer:
73269098900
(ECLASS 6.0): 23360290
(ECLASS 7.0): 23360290
(ECLASS 8.0): 23360290
(ECLASS 9.0): 23360290
(ECLASS 10.0): 23360290
(ECLASS 11.0): 23360290
(ECLASS 12.0): 23360290
(ECLASS 13.0): 23360290
Conditionnement: 10 pièces
Modèle: Zingué / brut
Poids (g): 29.0

Variantes

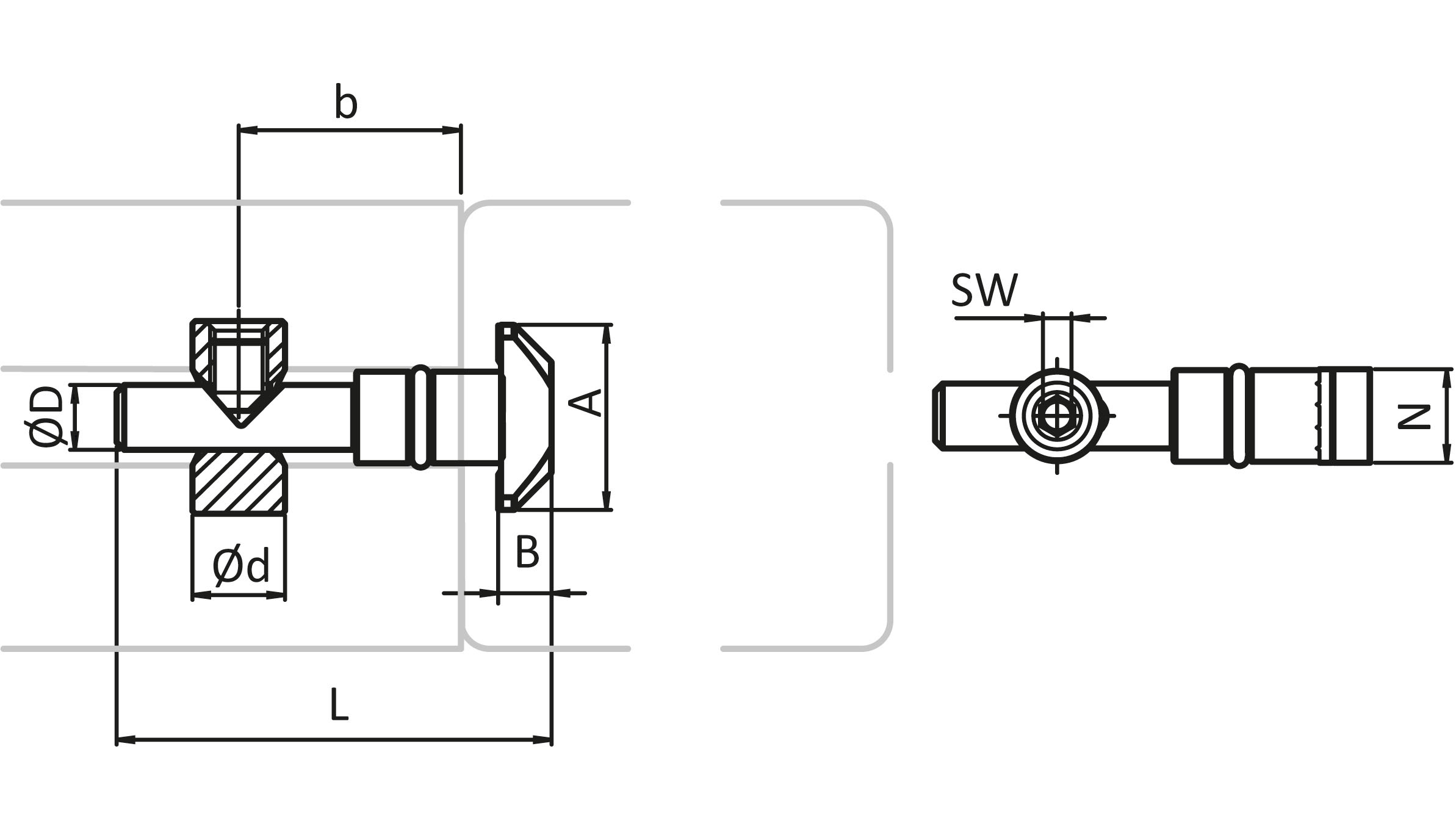

ID de produit L (mm) Profilé D (mm) b (mm) B (mm) Rainure N (mm) d (mm) SW (mm) A (mm) Version
099B10101000 45.6 B 6.8 22.5 5.3 10 Ø9.8 3 19.4
099B10101090 45.6 B 6.8 22.5 5.3 10 Ø9.8 3 19.4 90°
