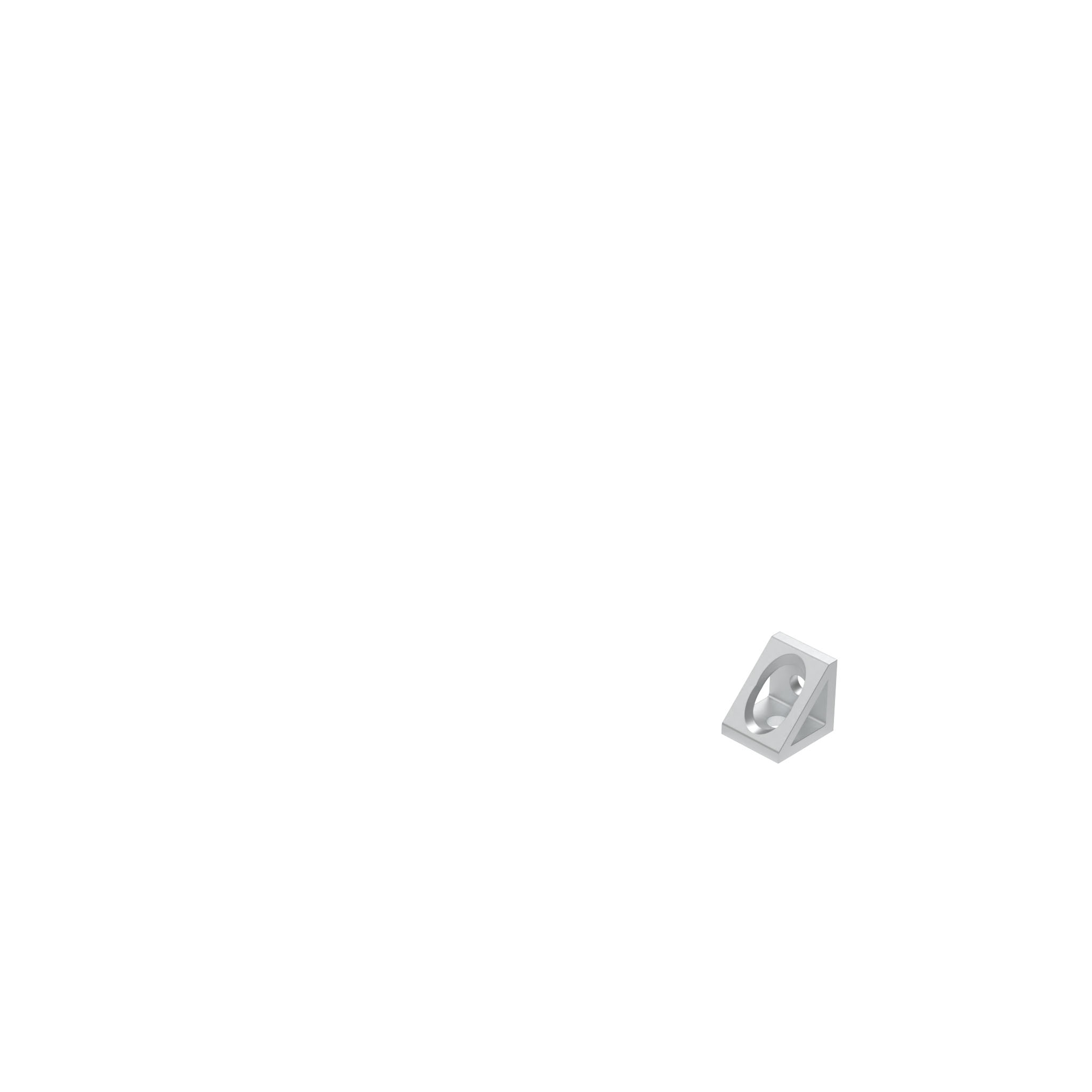

Equerre extrudé AL 2 orifice, simple

Informations sur le produit "Equerre extrudé AL 2 orifice, simple"

Couleur:
Couleur alu

Pays de livraison:
Amérique du Nord

Description:

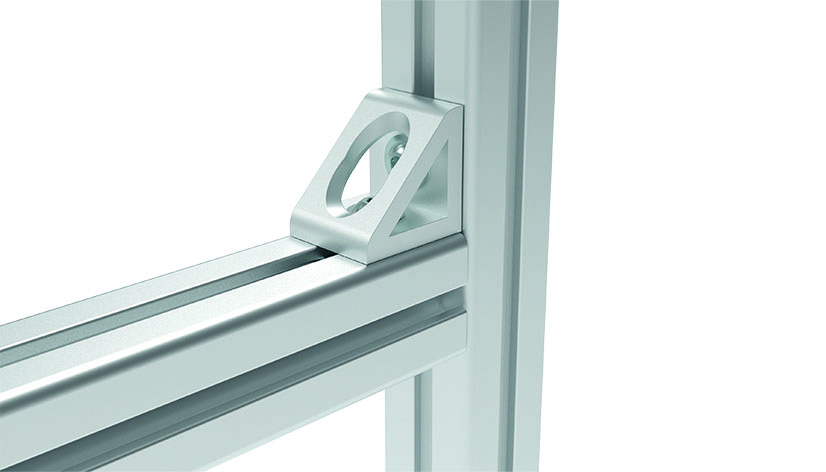

To connect two aluminum profiles at right angles

Matériau:
Aluminum

Etat de surface:
Anodisé

Type de profilé:	Type de profilé B, Type de profilé I
Dimension modulaire:	Dimension modulaire 20
Conditionnement:	10 pièces
Modèle:	Aluminum
Poids (g):	6.4
Code ERP:	142765

Variantes

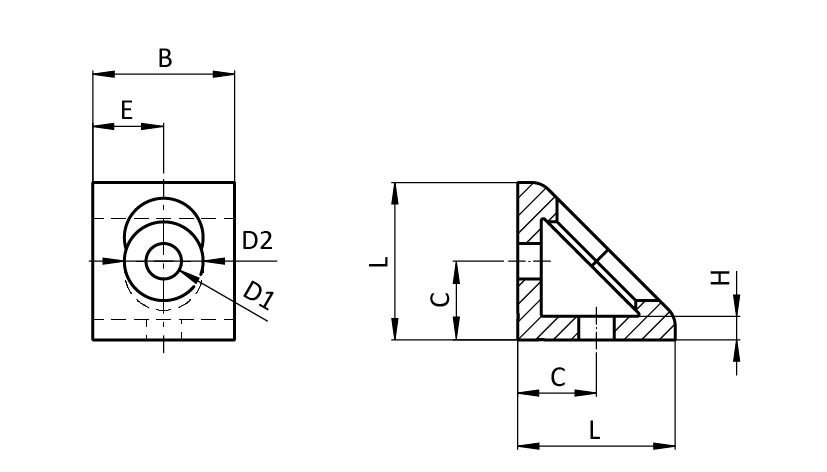

Réf. produit	D (mm)	F (mm)	H (mm)	A (mm)	B (mm)	C (mm)	Dimension modulaire (mm)	E (mm)	G (mm)
093W8104N06	11.2 (0.44")	22.4 (0.88")	6.9 (0.27")	25.4 (1")	25.4 (1")	4.8 (0.19")	25.4 (1")	12.7 (0.50")	12.7 (0.50")
093W8203N05	9.0	18.0	5.5	20.0	20.0	3.0	20	12.0	10.0
093W8303N08	13.5	27.0	7.0	30.0	30.0	5.0	30	14.0	15.0
093W8384N08	16.5 (0.65")	33.0 (1.30")	8.9 (0.35")	38.1 (1.50")	38.1 (1.50")	6.4 (0.25")	38.1 (1.5")	20.1 (0.79")	19.1 (0.75")
093W8404N08	18.0	36.0	9.0	40.0	40.0	6.0	40	20.0	20.0
093W8421N10	20.5	41.0	9.0	45.0	45.0	6.0	45	20.0	22.5

Téléchargements CAD

Classification

ECLASS 6.0: 23360290
ECLASS 7.0: 23360290
ECLASS 8.0: 23360290
ECLASS 9.0: 23360290
ECLASS 10.0: 23360290
ECLASS 11.0: 23360290
ECLASS 12.0: 23360290
ECLASS 13.0: 23360290
Code douanier exportation: 76169910

Certificats

Certificat RoHS

Certificat REACH

Certificat POP

Certificat sur les minerais de conflit
