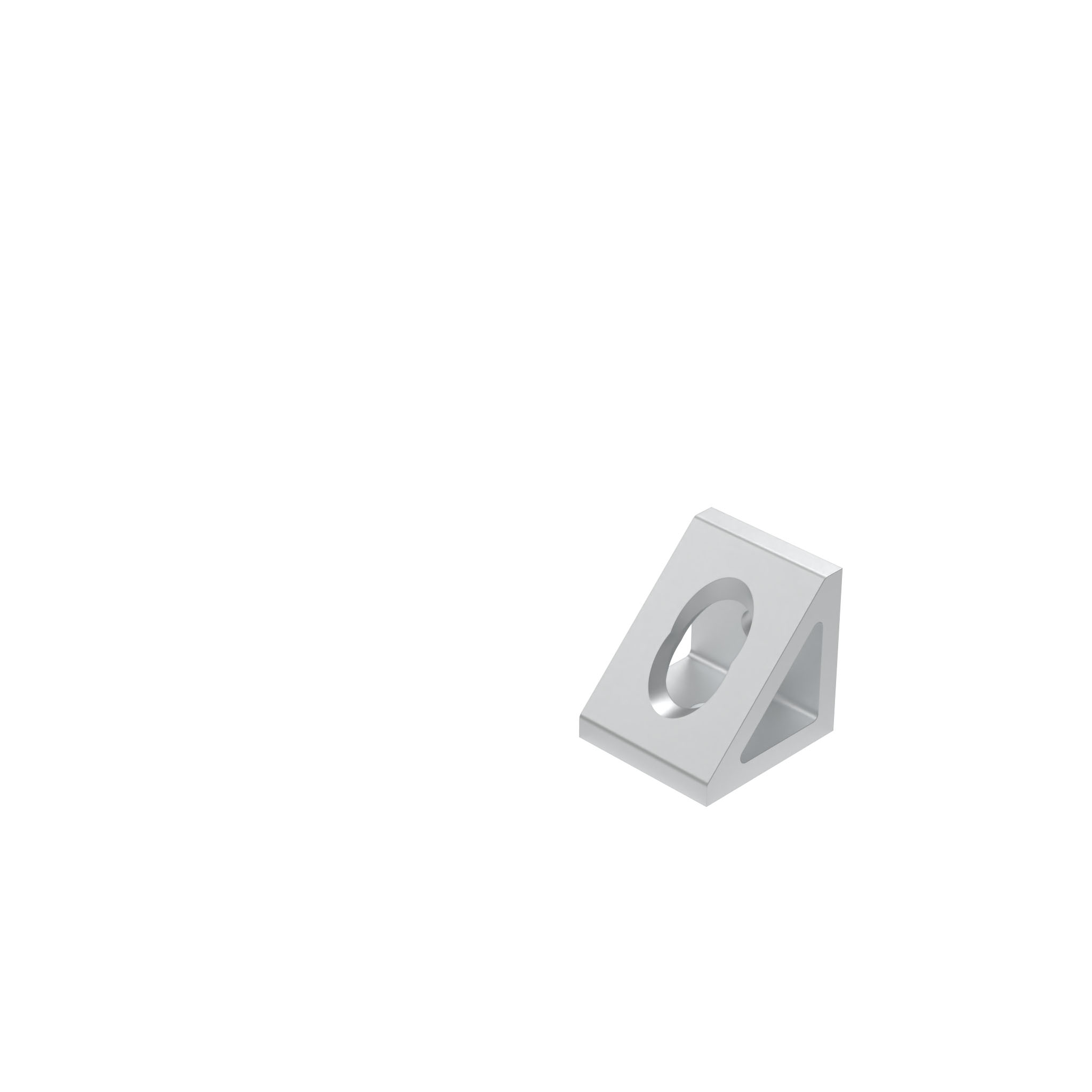

Equerre extrudé AL 2 orifice, simple

Informations sur le produit "Equerre extrudé AL 2 orifice, simple"

Couleur:
Couleur alu

Pays de livraison:
Amérique du Nord

Description:
To connect two aluminum profiles at right angles

Matériau:
Aluminum

Etat de surface:
Anodisé
Conditionnement: 10 pièces
Conditionnement (1): 10
Modèle: Aluminum
Poids (g): 75.8

Variantes

ID de produit A (mm) D (mm) F (mm) G (mm) H (mm) C (mm) B (mm) E (mm) Grille
093W8104N06 25.4 (1") 11.2 (0.44") 22.4 (0.88") 12.7 (0.50") 6.9 (0.27") 4.8 (0.19") 25.4 (1") 12.7 (0.50") 25.4 (1")
093W8203N05 20.0 9.0 18.0 10.0 5.5 3.0 20.0 12.0 20
093W8303N08 30.0 13.5 27.0 15.0 7.0 5.0 30.0 14.0 30
093W8384N08 38.1 (1.50") 16.5 (0.65") 33.0 (1.30") 19.1 (0.75") 8.9 (0.35") 6.4 (0.25") 38.1 (1.50") 20.1 (0.79") 38.1 (1.5")
093W8404N08 40.0 18.0 36.0 20.0 9.0 6.0 40.0 20.0 40
093W8421N10 45.0 20.5 41.0 22.5 9.0 6.0 45.0 20.0 45
