Roulette escamotable à pédale

Roulettes escamotables à pédale FATH Soyez flexible et rapide avec la solution plug-and-work

La flexibilité est l’une des caractéristiques importantes des installations de fabrication modernes. Installer et positionner une machine ou une installation de manière permanente pendant des années n’est plus nécessairement une pratique courante.

FATH Components a donc développé ses roulettes escamotables à pédale avec une capacité de levage maximale de 500 kg comme solution prête à l’emploi pour les machines et les installations. L’unité extra plate est composée d’un galet pivotant Blickle vissé sur un support en aluminium. Les roulements de ces galets à débattement angulaire sont logés dans le châssis en aluminium moulé sous pression à l’aide d’une bande de téflon. Le filetage hélicoïdal assure la translation de la rotation de l’élévateur en mouvement vertical. La rotation est entraînée par un vérin hydraulique Ergoswiss.

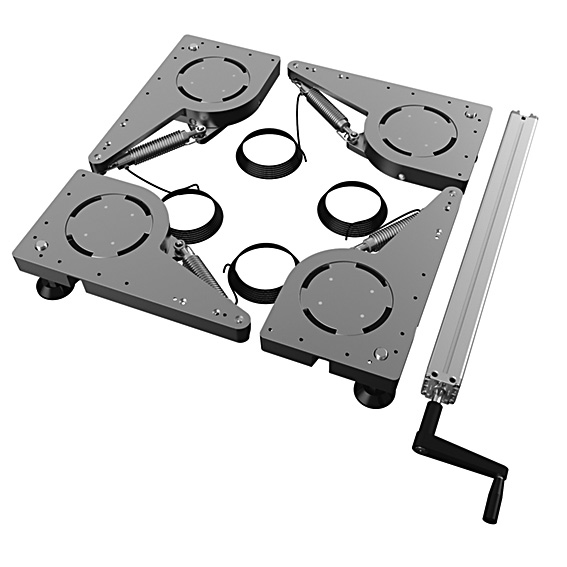

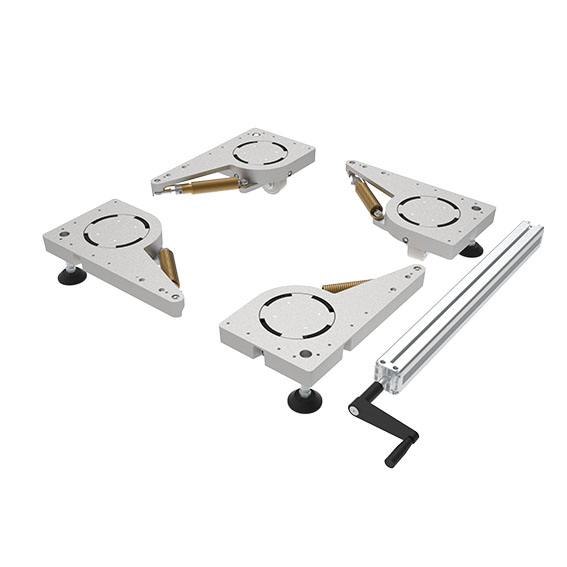

Les roulettes escamotables à pédale sont livrées sous forme de kit contenant quatre unités de levage, y compris les pieds de nivellement, une pompe hydraulique manuelle et la tuyauterie hydraulique nécessaire. Les unités de levage sont simplement vissées à la structure à bouger. Il suffit de tourner une manivelle pour soulever toute machine ou installation via les pieds de nivellement intégrés et de la pousser facilement sur tout sol industriel normal. Le mouvement de levage est effectué de manière homogène afin d'assurer la stabilité et le nivellement horizontal.

Roulettes escamotables à pédale à entraînement hydraulique ou électrique

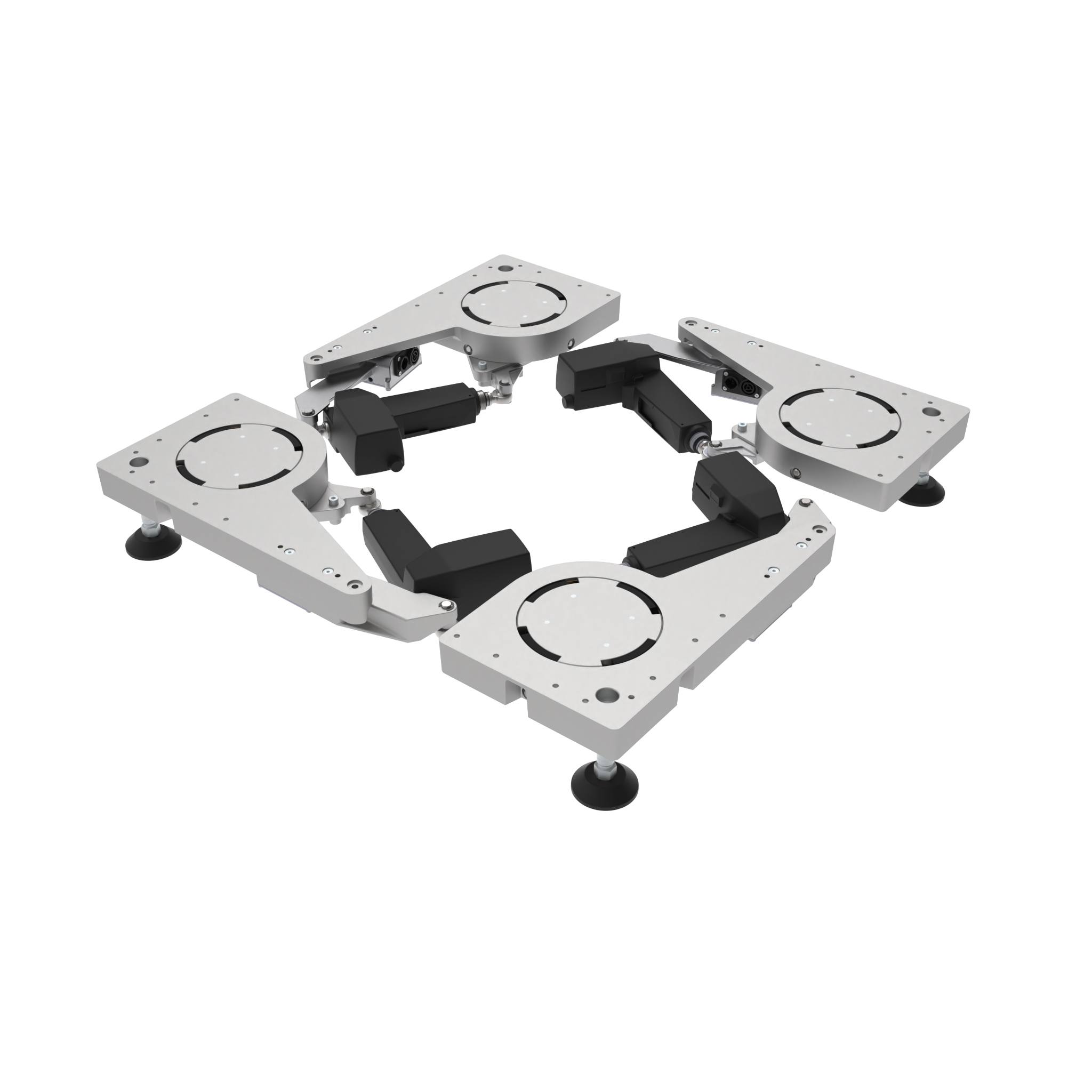

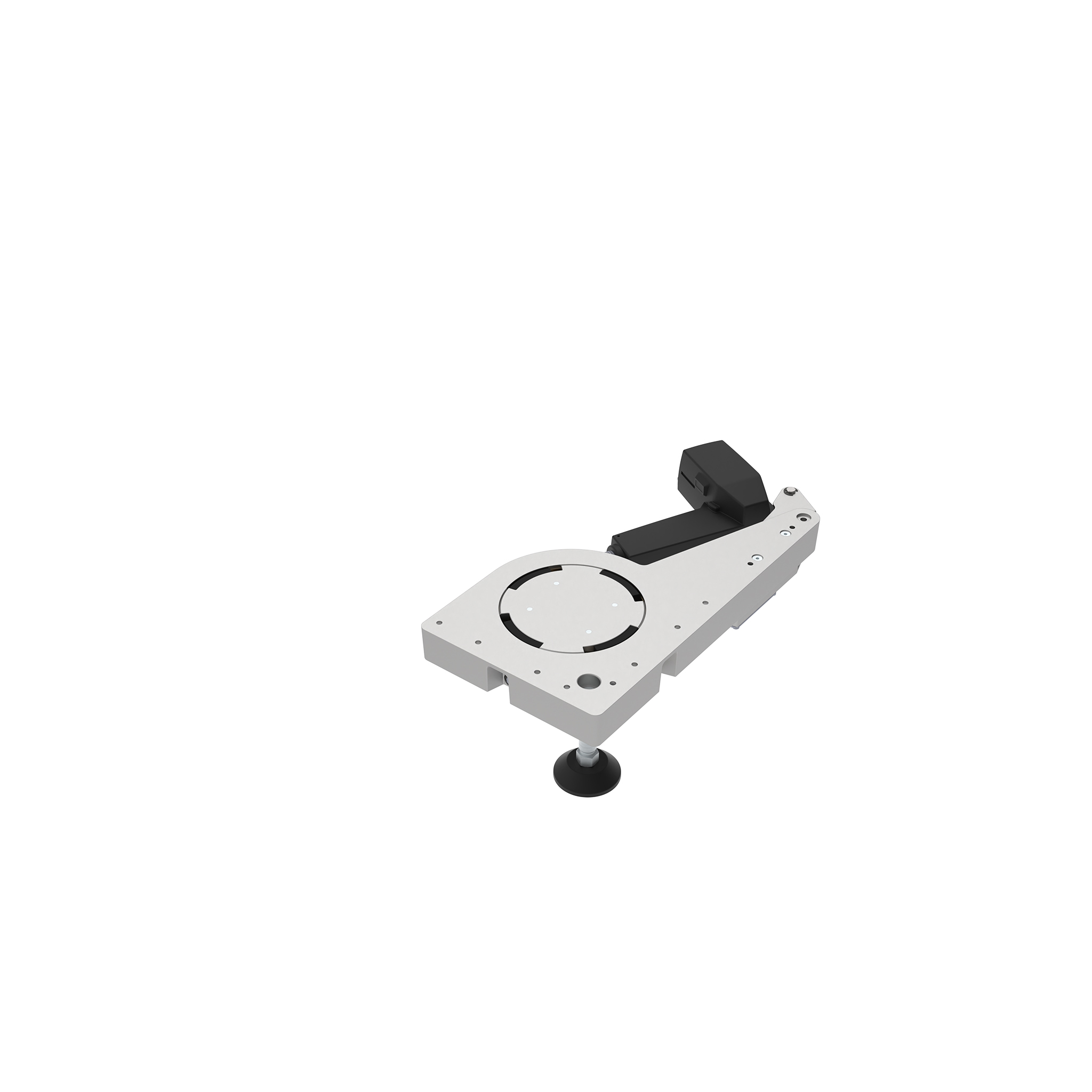

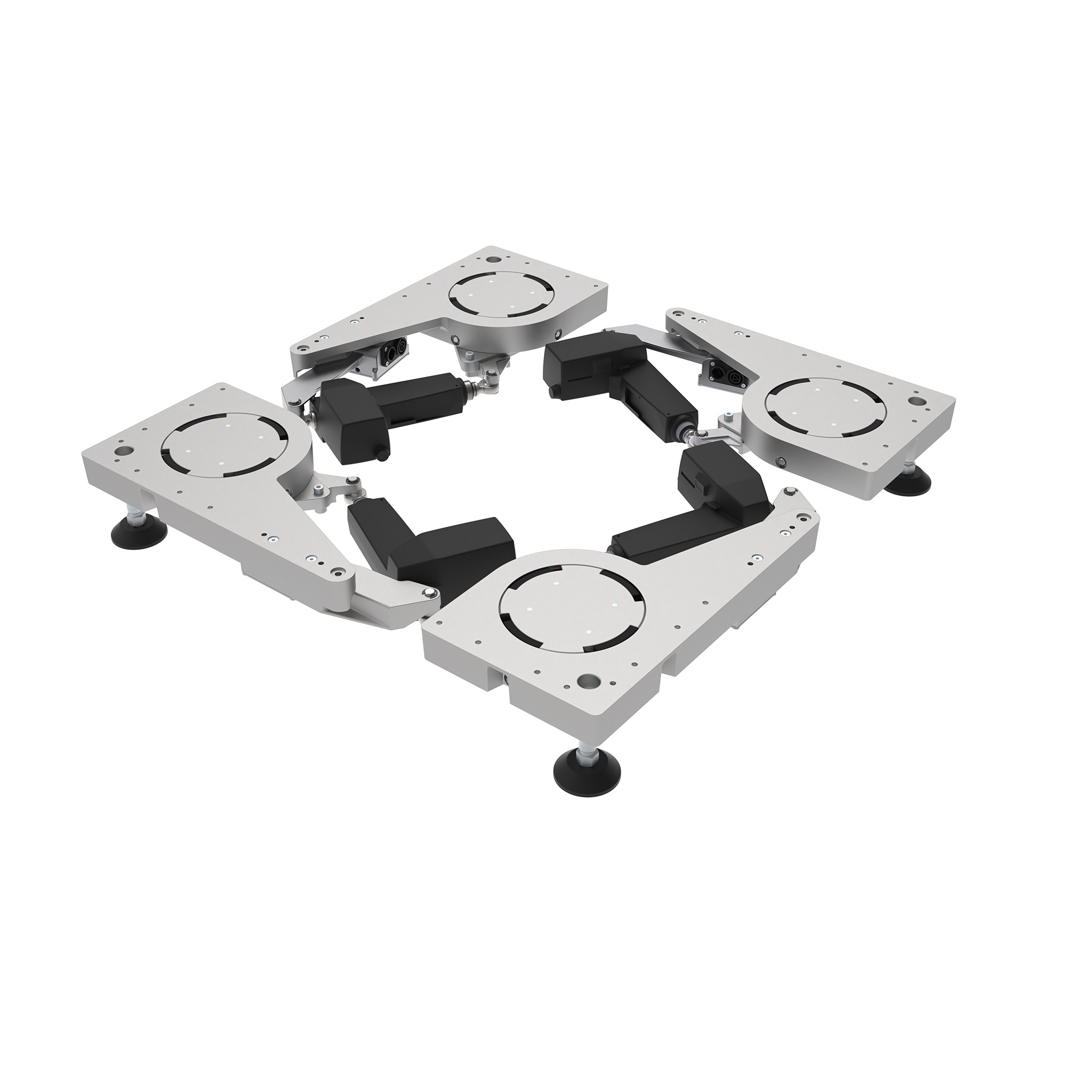

Le système de levage FATH pour le positionnement rapide et flexible de plantes, de fixations ou de tables d’assemblage est disponible avec 2 entraînements différents. Avec l’entraînement hydraulique, le kit se compose de 4 unités de levage, dont l’unité motrice et la tuyauterie hydraulique. Le rapport de transmission entre le vérin et l’unité de levage est de 10:1. Les roulettes escamotables à pédale FATH sont disponibles individuellement ou en kit de 4. L’entraînement électrique est manœuvré via une tension de 24 V et dispose d’un connecteur électrique Wieland RST20i2.

Grâce à son boîtier robuste en aluminium moulé sous pression, un kit de roulettes escamotables à pédale de levage composé de 4 unités de levage a une capacité de charge allant jusqu’à 2 tonnes lorsqu’il est placé au centre. Le mécanisme de levage avec roulements en téflon assure un levage progressif et exempt de vibrations. Les galets sont équipés de roulements à billes pour faciliter le mouvement.
