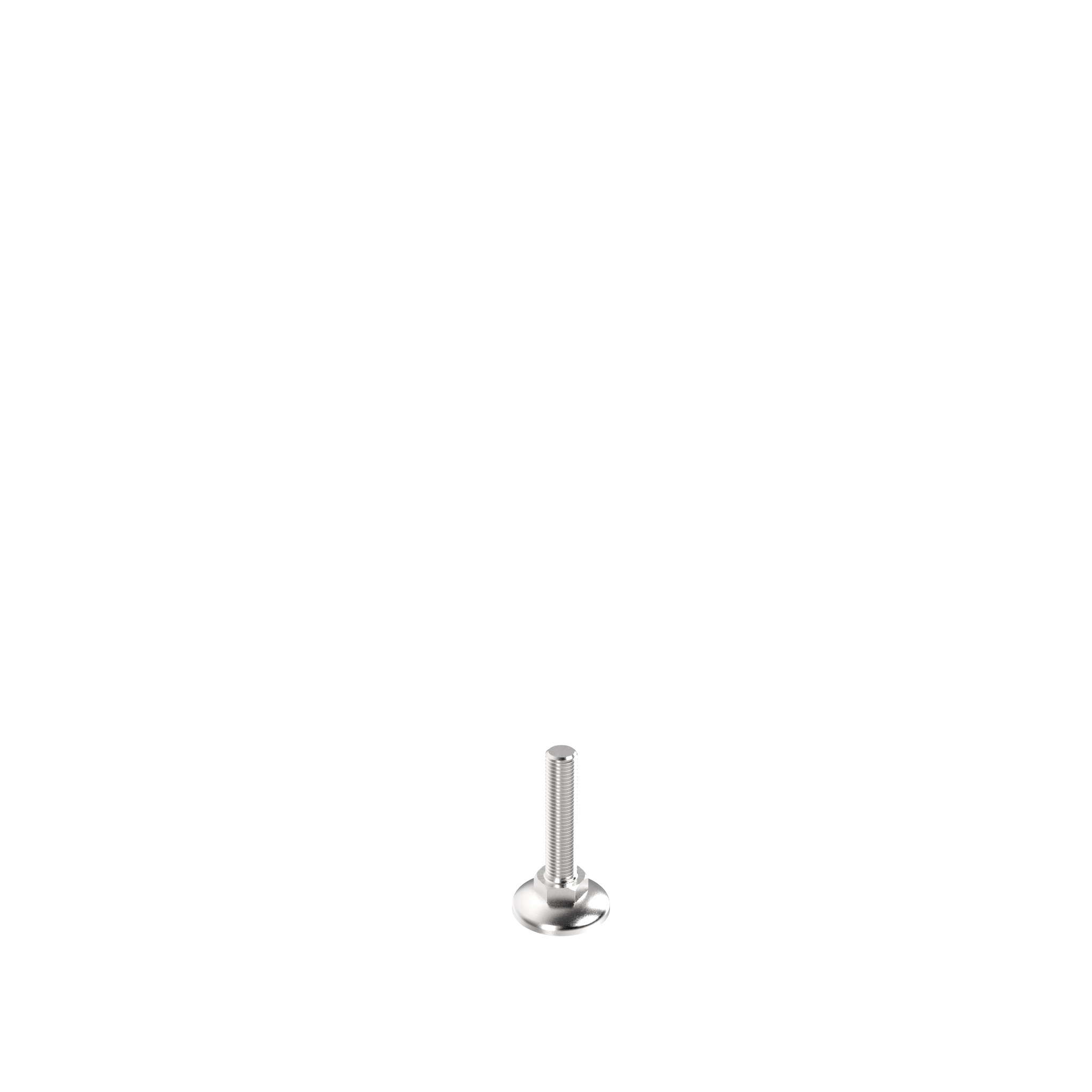

Pied ECO, acier inox / acier inox

Informations sur le produit "Pied ECO, acier inox / acier inox"

Pays de livraison:
Monde entier

Description:
Pied de nivellement economique pour positionnement fixe sur sol légèrement irrégulier

Matériau:
Embase : Acier inox
Tige filetée : Acier inox

Options:
Décharge électrostatique ESD, autres tailles, autres couleurs, patin anti-glisse collé sur demande
Autres longueurs et autres tailles sur demande

Etat de surface:
Embase : Brute
Tige filetée : Brute

Information:
Écrou compatible, voir 4DIN439BM5M et suivants et 4DIN934M5M et suivants,
Patin anti-glisse compatible, voir 098EG030 et suivants.

Code PA:	108085
Code douanier exportation:	73269098
Conditionnement:	1 pièce
Liaison:	Débattement angulaire ±5°
Modèle:	Acier inox / acier inox
Poids (g):	185.6
Zolltarifnummer:	73269098900

Variantes

ID de produit	Fmax (N)	SW (mm)	Version	K (mm)	D (mm)	H (mm)	M x L (mm)	h (mm)	Embase	F (mm)
9E030E08040E	3430	13	Sans Patin anti-glisse	5.3	29	11.5	M8 x 40	2.0	30	16.0
9E030E10050E	4600	17	Sans Patin anti-glisse	6.4	29	11.5	M10 x 50	2.0	30	16.5
9E040E08040E	3430	13	Sans Patin anti-glisse	5.3	39	12.0	M8 x 40	2.5	40	16.5
9E040E08050E	3430	13	Sans Patin anti-glisse	5.3	39	12.0	M8 x 50	2.5	40	16.5
9E040E08070E	3430	13	Sans Patin anti-glisse	5.3	39	12.0	M8 x 70	2.5	40	16.5
9E040E08100E	3430	13	Sans Patin anti-glisse	5.3	39	12.0	M8 x 100	2.5	40	16.5
9E040E10070E	4600	17	Sans Patin anti-glisse	6.4	39	12.0	M10 x 70	2.5	40	17.0
9E040E10080E	4600	17	Sans Patin anti-glisse	6.4	39	12.0	M10 x 80	3.0	40	17.0
9E050E10080E	4600	17	Sans Patin anti-glisse	6.4	50	15.3	M10 x 80	3.0	50	20.3
9E050E16070E	14200	24	Sans Patin anti-glisse	10.0	50	15.3	M16 x 70	3.0	50	23.8
9E050E16100E	14200	24	Sans Patin anti-glisse	10.0	50	15.3	M16 x 100	3.0	50	23.8
