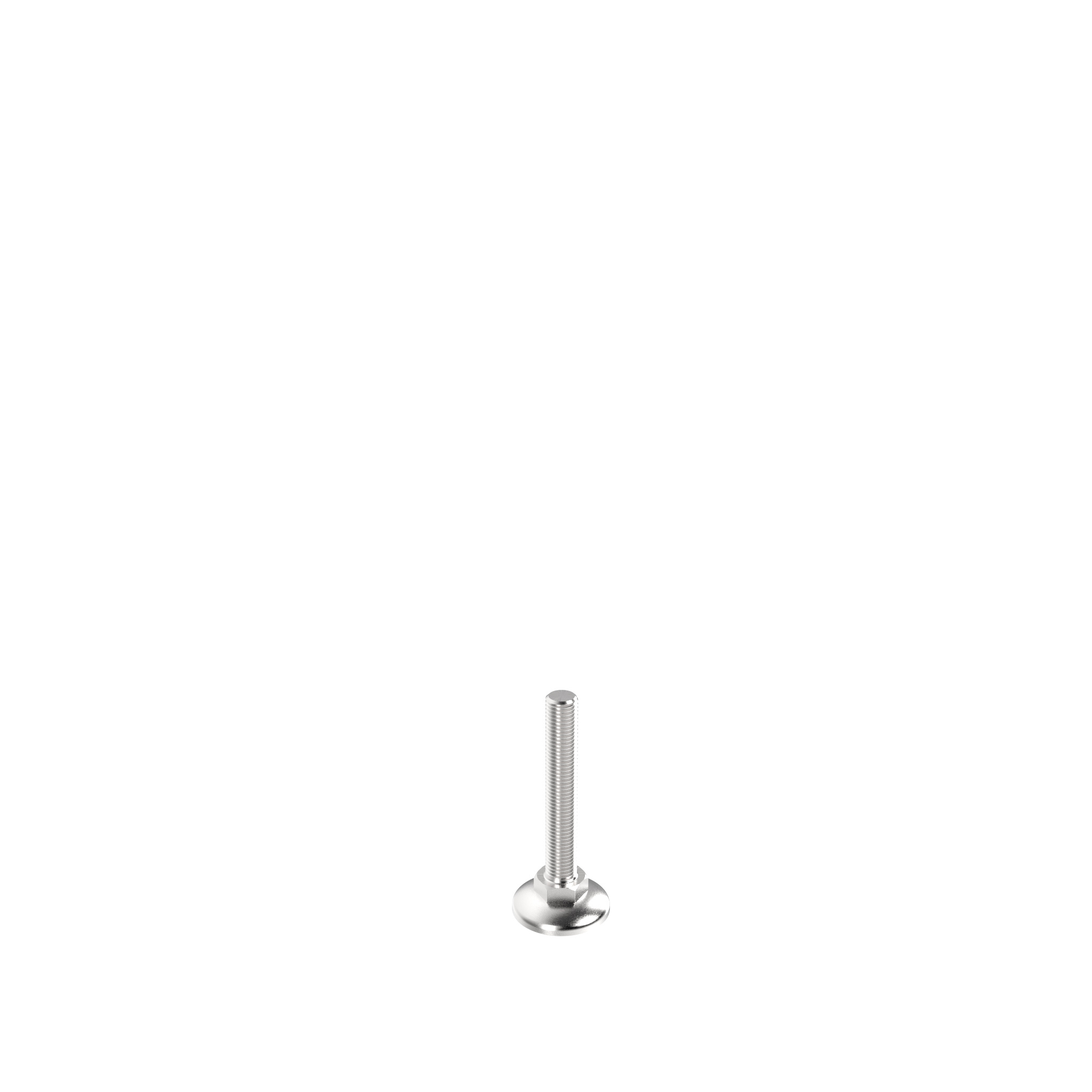

Pied ECO, acier inox / acier inox

Informations sur le produit "Pied ECO, acier inox / acier inox"

Pays de livraison:
Monde entier

Description:
Pied de nivellement economique pour positionnement fixe sur sol légèrement irrégulier

Matériau:
Embase : Acier inox
Tige filetée : Acier inox

Options:
Décharge électrostatique ESD, autres tailles, autres couleurs, patin anti-glisse collé sur demande
Autres longueurs et autres tailles sur demande

Etat de surface:
Embase : Brute
Tige filetée : Brute

Information:
Écrou compatible, voir 4DIN439BM5M et suivants et 4DIN934M5M et suivants,
Patin anti-glisse compatible, voir 098EG030 et suivants.

Zolltarifnummer:
73269098900
Conditionnement: 1 pièce
Liaison: Débattement angulaire ±5°
Modèle: Acier inox / acier inox
Poids (g): 227.6

Variantes

ID de produit Fmax (N) SW (mm) Version K (mm) D (mm) H (mm) M x L (mm) h (mm) Embase F (mm)
9E030E08040E 3430 13 Sans Patin anti-glisse 5.3 29 11.5 M8 x 40 2.0 30 16.0
9E030E10050E 4600 17 Sans Patin anti-glisse 6.4 29 11.5 M10 x 50 2.0 30 16.5
9E040E08040E 3430 13 Sans Patin anti-glisse 5.3 39 12.0 M8 x 40 2.5 40 16.5
9E040E08050E 3430 13 Sans Patin anti-glisse 5.3 39 12.0 M8 x 50 2.5 40 16.5
9E040E08070E 3430 13 Sans Patin anti-glisse 5.3 39 12.0 M8 x 70 2.5 40 16.5
9E040E08100E 3430 13 Sans Patin anti-glisse 5.3 39 12.0 M8 x 100 2.5 40 16.5
9E040E10070E 4600 17 Sans Patin anti-glisse 6.4 39 12.0 M10 x 70 2.5 40 17.0
9E040E10080E 4600 17 Sans Patin anti-glisse 6.4 39 12.0 M10 x 80 3.0 40 17.0
9E050E10080E 4600 17 Sans Patin anti-glisse 6.4 50 15.3 M10 x 80 3.0 50 20.3
9E050E16070E 14200 24 Sans Patin anti-glisse 10.0 50 15.3 M16 x 70 3.0 50 23.8
9E050E16100E 14200 24 Sans Patin anti-glisse 10.0 50 15.3 M16 x 100 3.0 50 23.8
