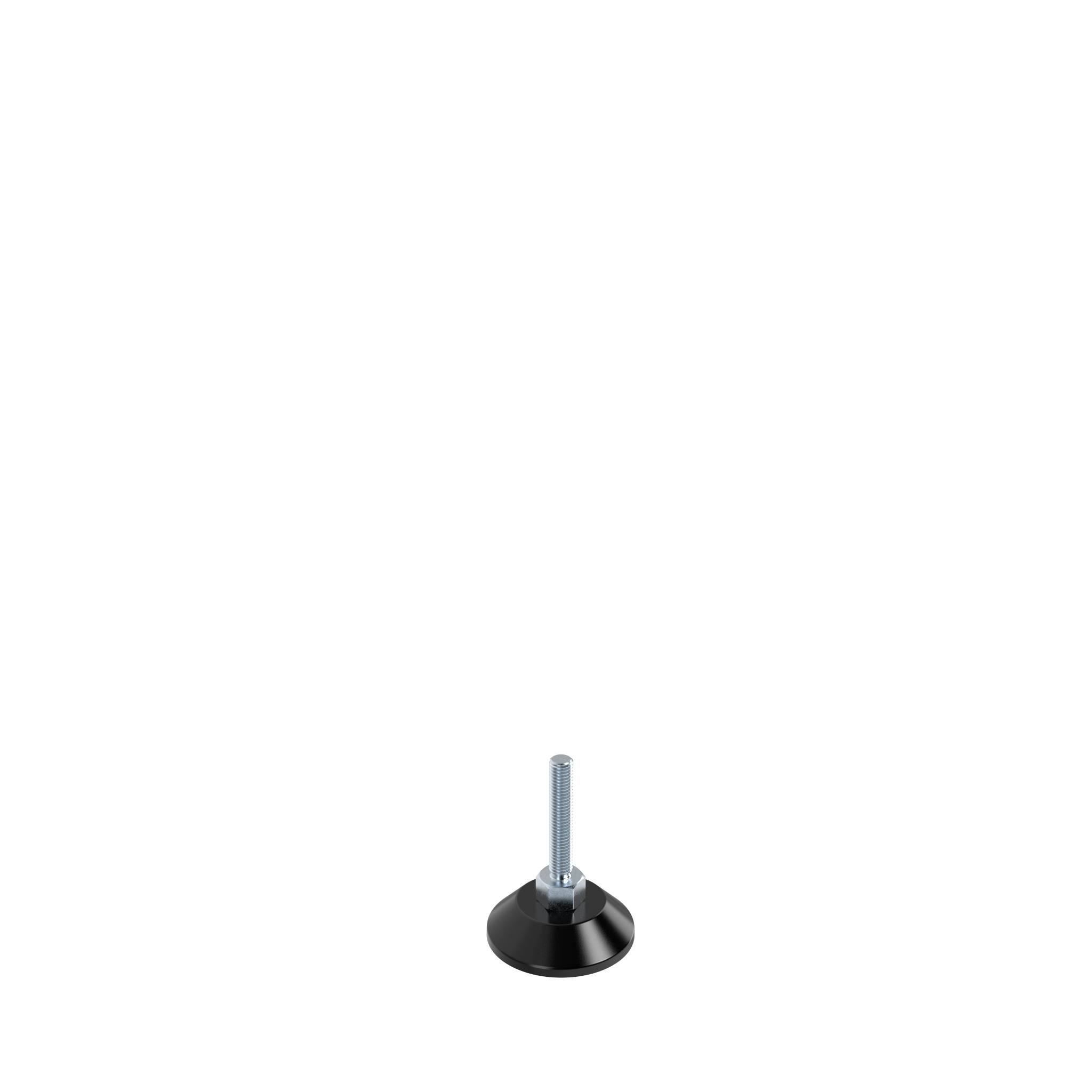

Pied pivot trapézoïdal, ZN / acier

Informations sur le produit "Pied pivot trapézoïdal, ZN / acier"

Couleur:
Embase : Noir

Pays de livraison:
Monde entier

Description:
Un pied de nivellement pour un positionnement solide sur des sols légèrement inégaux

Matériau:
Embase : Fonderie Zamac
Tige filetée : Acier

Options:
Décharge électrostatique ESD, autres tailles, autres couleurs, patin anti-glisse collé sur demande
Acier inox, autres longueurs et autres tailles sur demande

Etat de surface:
Embase : peinture époxy
Tige filetée : Zingué

Information:
Écrou compatible, voir 4DIN439BM5M et suivants et 4DIN934M5M et suivants,
Patin anti-glisse compatible, voir 098AG050 et suivants.

Zolltarifnummer:
73269098900
Conditionnement: 1 pièce
Liaison: Débattement angulaire ±4°
Modèle: Fonderie Zamac/acier, sans trous de spitage
Poids (g): 286.1

Variantes

ID de produit Version SW (mm) Fmax (N) M x L (mm) Embase F (mm) D (mm) H (mm)
9AI060ZS12066M Sans Patin anti-glisse 22 7550 M12 x 66 60 31 59 18
9AI060ZS12100M Sans Patin anti-glisse 22 7550 M12 x 100 60 31 59 18
9AI080ZS12066M Sans Patin anti-glisse 22 33 M12 x 66 80 33 76 20
9AI080ZS12125M Sans Patin anti-glisse 22 7550 M12 x 125 80 33 76 20
9AI080ZS12150M Sans Patin anti-glisse 22 7550 M12 x 150 80 33 76 33
9AI080ZS16066M Sans Patin anti-glisse 22 14200 M16 x 66 80 33 76 20
9AI080ZS16100M Sans Patin anti-glisse 22 14200 M16 x 100 80 33 76 20
9AI080ZS16125M Sans Patin anti-glisse 22 14200 M16 x 125 80 33 76 20
9AI080ZS20100M Sans Patin anti-glisse 22 33 M20 x 100 80 33 76 20
