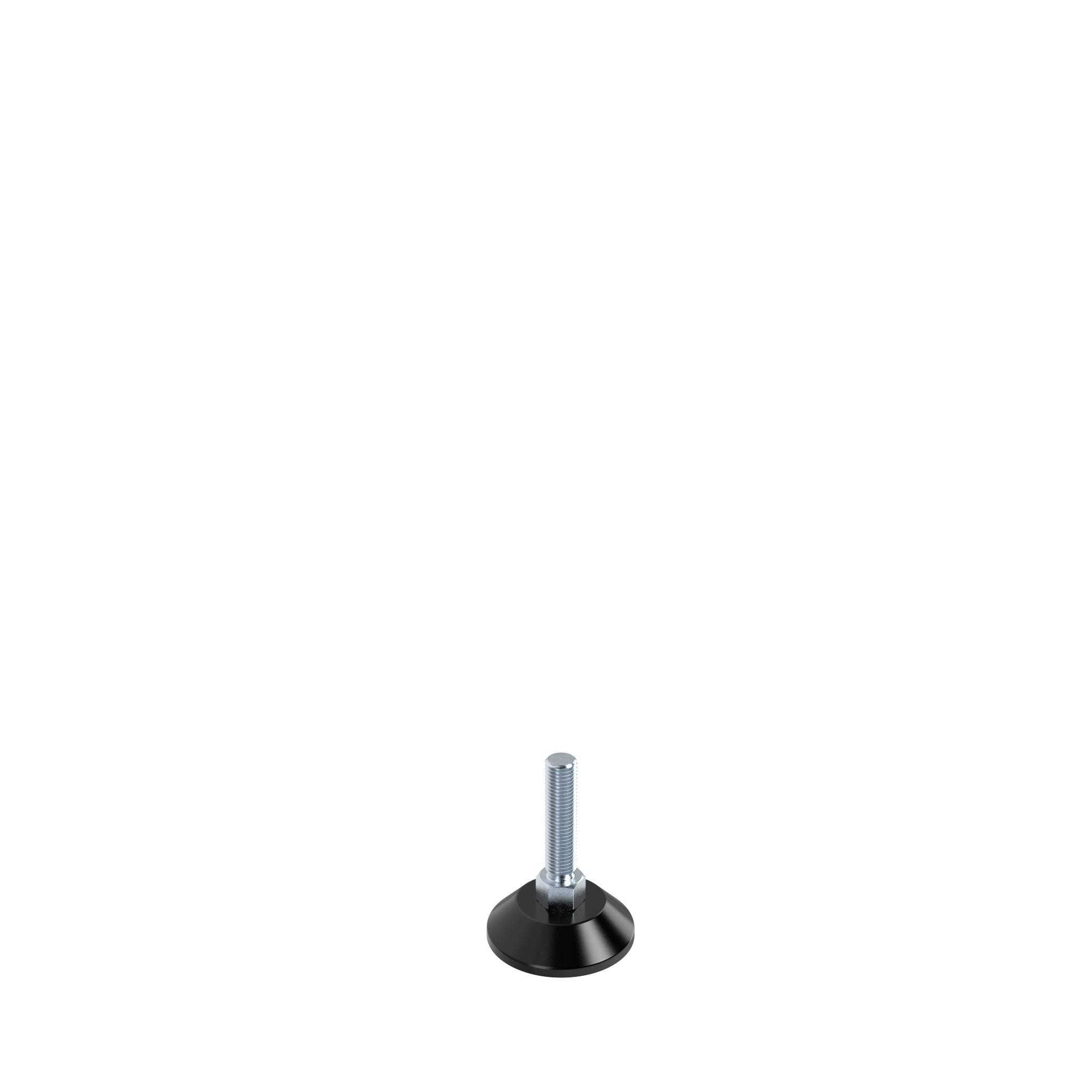

Pied pivot trapézoïdal, ZN / acier

Informations sur le produit "Pied pivot trapézoïdal, ZN / acier"

Couleur:
Embase : Noir

Pays de livraison:
Monde entier

Description:
Un pied de nivellement pour un positionnement solide sur des sols légèrement inégaux

Matériau:
Embase : Fonderie Zamac
Tige filetée : Acier

Options:
Décharge électrostatique ESD, autres tailles, autres couleurs, patin anti-glisse collé sur demande
Acier inox, autres longueurs et autres tailles sur demande

Etat de surface:
Embase : peinture époxy
Tige filetée : Zingué

Information:
Écrou compatible, voir 4DIN439BM5M et suivants et 4DIN934M5M et suivants,
Patin anti-glisse compatible, voir 098AG050 et suivants.

Zolltarifnummer:
73269098900

Conditionnement:	1 pièce
Liaison:	Débattement angulaire ±4°
Modèle:	Fonderie Zamac/acier, sans trous de spitage
Poids (g):	328.1

Variantes

ID de produit	Version	SW (mm)	Fmax (N)	M x L (mm)	Embase	F (mm)	D (mm)	H (mm)
9AI060ZS12066M	Sans Patin anti-glisse	22	7550	M12 x 66	60	31	59	18
9AI060ZS12100M	Sans Patin anti-glisse	22	7550	M12 x 100	60	31	59	18
9AI080ZS12066M	Sans Patin anti-glisse	22	33	M12 x 66	80	33	76	20
9AI080ZS12125M	Sans Patin anti-glisse	22	7550	M12 x 125	80	33	76	20
9AI080ZS12150M	Sans Patin anti-glisse	22	7550	M12 x 150	80	33	76	33
9AI080ZS16066M	Sans Patin anti-glisse	22	14200	M16 x 66	80	33	76	20
9AI080ZS16100M	Sans Patin anti-glisse	22	14200	M16 x 100	80	33	76	20
9AI080ZS16125M	Sans Patin anti-glisse	22	14200	M16 x 125	80	33	76	20
9AI080ZS20100M	Sans Patin anti-glisse	22	33	M20 x 100	80	33	76	20
