Profile Slider ZN 40 x 80 Fixed Bearing with Cam Lever (Set)

0,00 €

Version

Palier fixe avec levier à came

Profilé

I

Réf. produit : 093PS0840FS02

Conditionnement: 10 pièces

Informations sur le produit "Profile Slider ZN 40 x 80 Fixed Bearing with Cam Lever (Set)"

Couleur:
Garniture de glissement : naturel
Levier à came poignée : noir
Joint torique : noir

Pays de livraison:
Monde entier

Description:

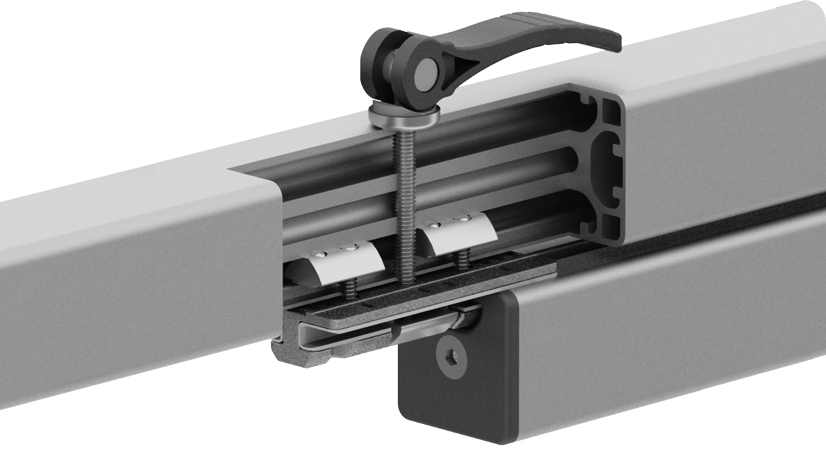

Pour faire coulisser des profilés avec R8, Palier fixe*, l'organe de serrage supplémentaire pour le chariot coulissant élargit le champ des applications, ex. comme butée réglable rapide

Matériau:
Patin de coulissement : fonderie zamac
Garniture de glissement : plastique POM
Fixation : acier
Levier à came poignée : plastique, renforcé fibre de verre
Levier à came mechanisme : acier
Joint torique : EPDM

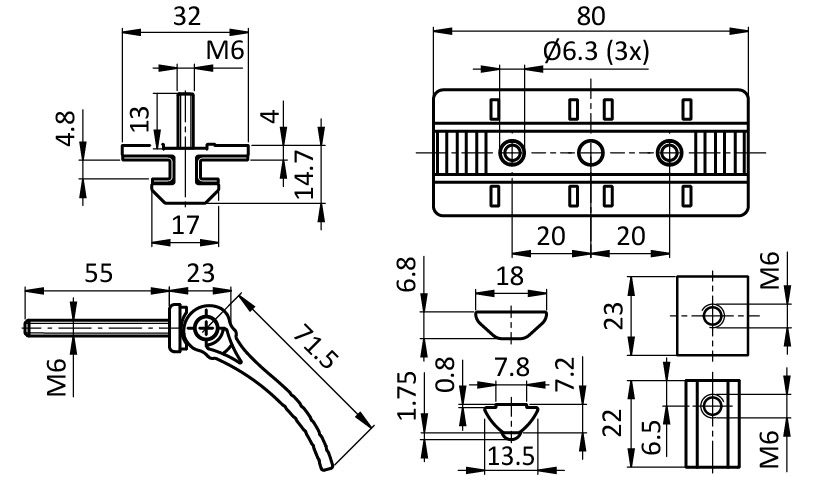

Kit:
1 patin de coulissement,
2 garnitures de glissement,
1 levier à came avec tige filetée M 6 x 55**,
1 Ecrou spécial - R8 - M6,
2 vis tête bombée DIN EN ISO 7380 (DIN 34805) - M6 x 25,
2 joint torique DIN EN ISO 3601 (DIN 3771) - 5 x 1.5,
2 Ecrous en T - R8 - M6

Etat de surface:
Patin de coulissement : zingué
Garniture de glissement : zingué
Levier à came mechanisme : zingué

Information:
*La réalisation d'un guidage avec 2 profilés et plusieurs patins ZN 40 x 80 doit être éxécuté par combinaison d'un modèle flotant (L) un modèle fixe (F). Ainsi, la tolérance de forme peut être compensée et un guidage fluide assuré ; Patin ZN 40 x 80 flotant compatible voir 093PS0840L, PAtin fottant avec levier à came voir 093PS0840LS02

Information 2:
**Utilisation du levier à came M6 :
profilé 40 + profilé 40, long. filetage : 55 mm
Couper à longueur la tige M6 du levier, ex. : profilé 40 + profilé 20, couper long. 35mm
profilé 40 + panneau ep. 10 mm, couper la tige à 25 mm
