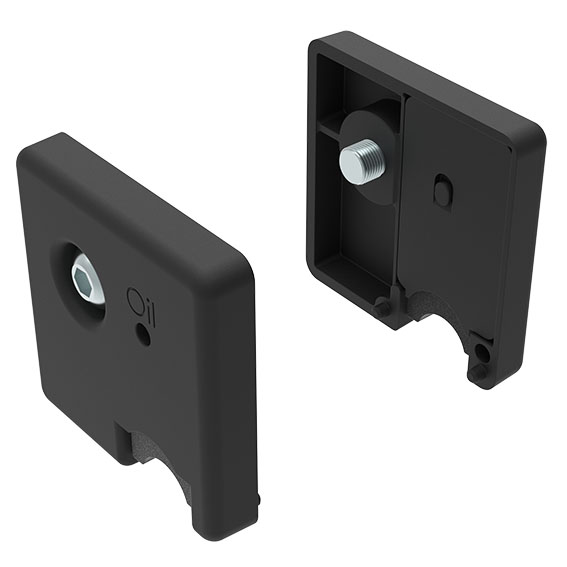

Abstreif- und Schmiervorrichtung Ø 14 für Laufrollenprofil I Nut 8 (Set)

Profil: I

Farbe:Gehäuse: schwarzLieferländer:weltweitBeschreibung:Schmiersystem für Laufrollenprofil I zur einfachen Wartung von Lagereinheiten; Schmierung von Lagereinheiten und Abstreifen von Schmutzpartikeln während der Benutzung Schmierfilz wird ölgetränkt geliefertMaterial:Gehäuse: Kunststoff PA, glasfaserverstärkt Schmierfilz: Filz Feder: Stahl Schraube: StahlOberfläche:Feder: verzinkt Schraube: verzinktHinweis:halbjährliche Nachölung empfohlen

0,00 €

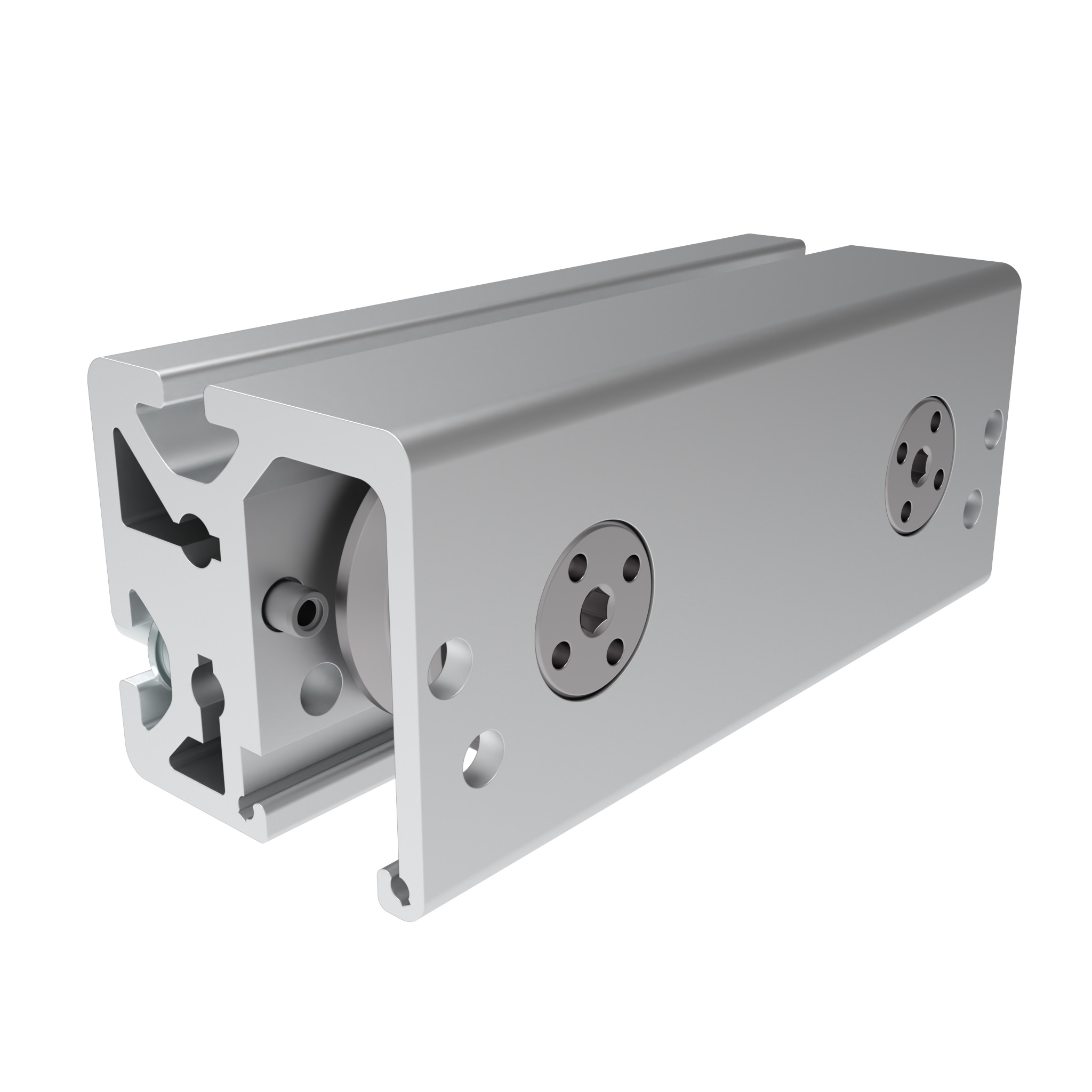

Doppellagereinheit 2 Rollen exzentrisch Welle Ø 14

Profil: I

Lieferländer:weltweitBeschreibung:zum Bau von Führungsschlitten zur linearen Führung von Lasten, kugelgelagerte Stahl-Rolle läuft auf Welle Ø 14 mm komplett vormontiert aus Laufrollenprofil I Nut 8 zum Anziehen der Exzenterschraube wird ein Stirnlochschlüssel für die vier Löcher der Einstellscheibe benötigtMaterial:Rolle: Stahl Schrauben: Stahl Exzenterschraube: Stahl Einstellscheibe: Stahl Scheiben: Stahl Spannstift: Stahl Profil: AluminiumOberfläche:Rolle: verzinkt Schrauben: verzinkt Exzenterschraube: verzinkt Einstellscheibe: verzinkt Scheiben: verzinkt Spannstifte: verzinkt Profil: eloxiertHinweis:passende Abstreif- und Schmiervorrichtung Ø 14 für Laufrollenprofil I Nut 8 (Set) siehe 091381S01

0,00 €

Doppellagereinheit 2 Rollen zentrisch Welle Ø 14

Profil: I

Lieferländer:weltweitBeschreibung:zum Bau von Führungsschlitten zur linearen Führung von Lasten, kugelgelagerte Stahl-Rolle läuft auf Welle Ø 14 mm komplett vormontiert aus Laufrollenprofil I Nut 8Material:Rolle: Stahl Schrauben: Stahl Scheiben: Stahl Spannstift: Stahl Profil: AluminiumOberfläche:Rolle: verzinkt Schrauben: verzinkt Scheiben: verzinkt Spannstifte: verzinkt Profil: eloxiertHinweis:passende Abstreif- und Schmiervorrichtung Ø 14 für Laufrollenprofil I Nut 8 (Set) siehe 091381S01

0,00 €

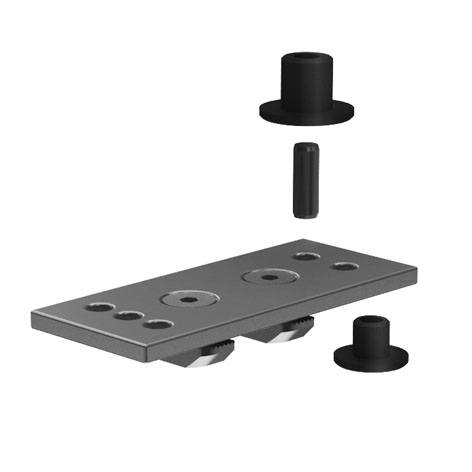

Falttürelement (Set)

ØD (mm): 4.9 Profil: B

Farbe:Führungsbuchsen: schwarzLieferländer:weltweitBeschreibung:zur Montage von Falttüren mit gleichzeitiger Dreh- und Gleitbewegung; Führungsbuchse für Nut 8 oder Nut 10 in unterschiedlichen Positionen einsteckbar; hochwertige AusführungMaterial:Falttürelement: Aluminium Schrauben: Stahl Hammermuttern: Stahl Zylinderstift: Stahl Führungsbuchsen: POMSet:1 Falttürelement, 2 Schrauben DIN EN ISO 10642 (DIN 7991) - M5 x 10, 2 Hammermuttern - Nut 8 - M5, 1 Zylinderstift DIN EN ISO 2338 (DIN 7) - D5 x 14, 1 Führungsbuchse - Nut 8, 1 Führungsbuchse - Nut 10Extras:weitere Oberflächen auf AnfrageOberfläche:Falttürelement: eloxiert Schrauben: verzinkt Hammermuttern: verzinkt Zylinderstift: verzinkt

0,00 €

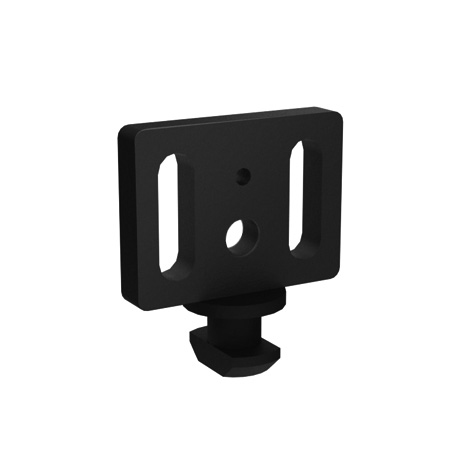

Flächengleiter

Nut N (mm): 10 Profil: B

Farbe:schwarzLieferländer:weltweitBeschreibung:zur Führung von Flächenelementen als Hub- oder Schiebetür in der Nut des AluminiumprofilesMaterial:Kunststoff POM

0,00 €

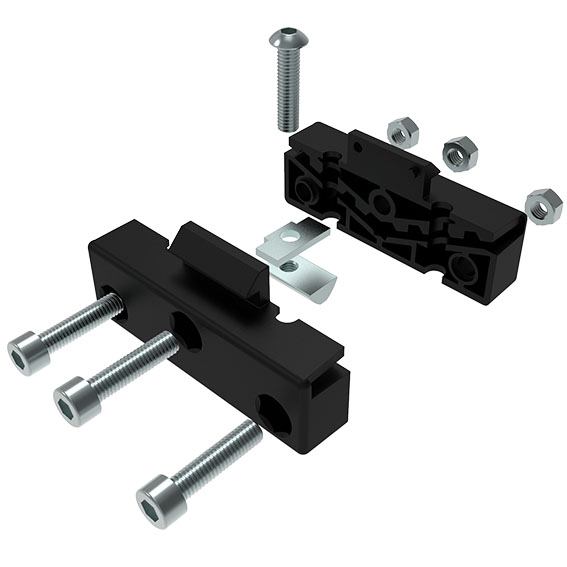

Hubtürführung (Set)

Nut N (mm): 8 Profil: I

Farbe:Gehäuse: schwarzLieferländer:weltweitBeschreibung:zur Montage von Hubtüren mit 25 mm breitem PUR-Zahnriemen DIN 7721 T10 (nicht im Lieferumfang enthalten)Material:Gehäuse: Kunststoff POM Montageset: StahlSet:1 Gehäuse, 2-teilig, 1 Einlegeblech, 1 Schraube DIN EN ISO 7380 (DIN 34805) - M6 x 25, 3 Sechskantmuttern DIN EN ISO 4032 (DIN 934) - M6, 3 Schrauben DIN EN ISO 4762 (DIN 912) - M6 x 25, 1 Nutenstein - Nut 8 - M 6Oberfläche:Montageset: verzinkt

0,00 €

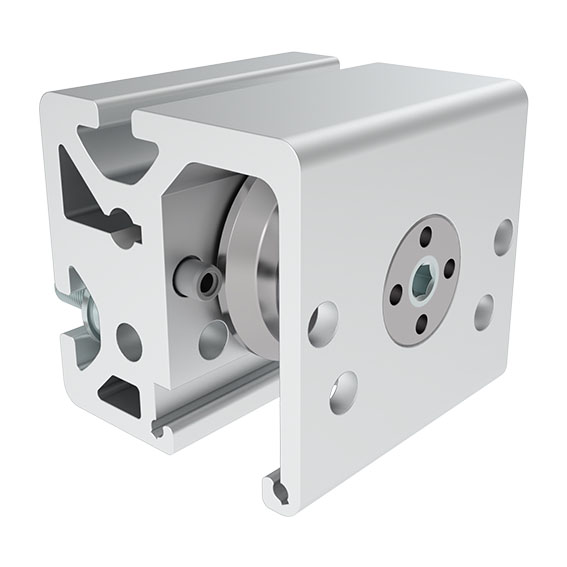

Lagereinheit 1 Rolle exzentrisch Welle Ø 14

Profil: I

0,00 €

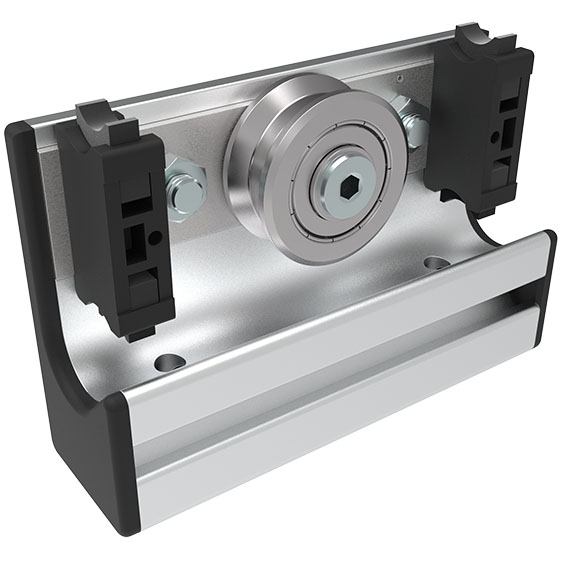

Lagereinheit 1 Rolle Welle Ø 14 für C-Schienenprofil I

Profil: I

Farbe:Abstreif- und Schmiervorrichtungen: schwarz Abdeckkappen: schwarzLieferländer:weltweitBeschreibung:zum Bau von Schiebetüren zur linearen Führung von Lasten, kugelgelagerte Stahl-Rolle läuft auf Welle Ø 14 mmMaterial:Rolle: Stahl Trägerplatte: Stahl Schrauben: Stahl Gewindehülse: Stahl Einpressmuttern: Stahl Spannstift: Stahl Abstreif- und Schmiervorrichtungen: Kunststoff PA / Filz / Federstahl Holzschrauben: Stahl Profil: Aluminium Abdeckkappen: Kunststoff PA, glasfaserverstärktOberfläche:Rolle: verzinkt Trägerplatte: verzinkt Schrauben: verzinkt Gewindehülse: verzinkt Einpressmuttern: verzinkt Spannstift: verzinkt Holzschrauben: verzinkt Profil: eloxiert

0,00 €

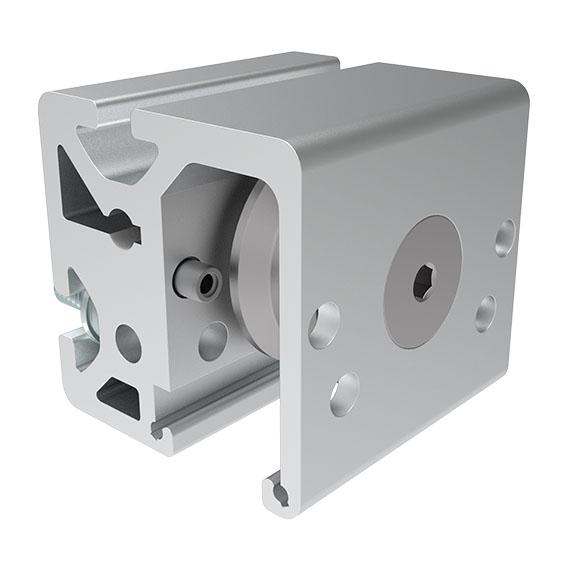

Lagereinheit 1 Rolle zentrisch Welle Ø 14

Profil: I

Lieferländer:weltweitBeschreibung:zum Bau von Führungsschlitten zur linearen Führung von Lasten, kugelgelagerte Stahl-Rolle läuft auf Welle Ø 14 mm komplett vormontiert aus Laufrollenprofil I Nut 8Material:Rolle: Stahl Schrauben: Stahl Scheiben: Stahl Spannstift: Stahl Profil: AluminiumOberfläche:Rolle: verzinkt Schrauben: verzinkt Scheiben: verzinkt Spannstifte: verzinkt Profil: eloxiertHinweis:passende Abstreif- und Schmiervorrichtung Ø 14 für Laufrollenprofil I Nut 8 (Set) siehe 091381S01

0,00 €

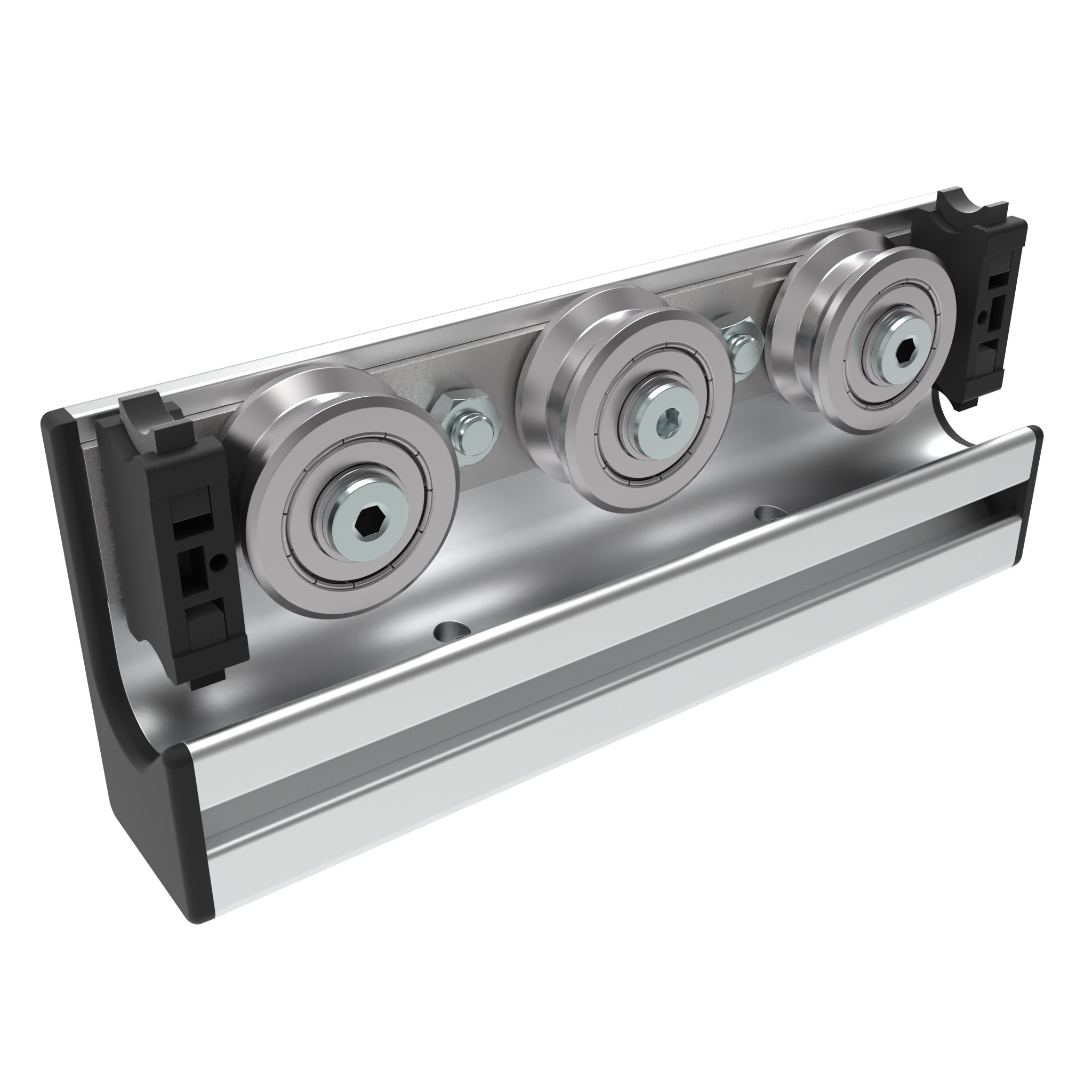

Lagereinheit 3 Rollen Welle Ø 14 für C-Schienenprofil I

Profil: I

Farbe:Abstreif- und Schmiervorrichtungen: schwarz Abdeckkappen: schwarzLieferländer:weltweitBeschreibung:zum Bau von Schiebetüren zur linearen Führung von Lasten, kugelgelagerte Stahl-Rolle läuft auf Welle Ø 14 mm zum Anziehen der Exzenterschraube wird ein Stirnlochschlüssel für die vier Löcher der Einstellscheibe benötigtMaterial:Rollen: Stahl Trägerplatte: Stahl Schrauben: Stahl Gewindehülsen: Stahl Einpressmuttern: Stahl Exzenterschraube: Stahl Einstellscheibe: Stahl Abstreif- und Schmiervorrichtungen: Kunststoff PA / Filz / Federstahl Holzschrauben: Stahl Profil: Aluminium Abdeckkappen: Kunststoff PA, glasfaserverstärktOberfläche:Rollen: verzinkt Trägerplatte: verzinkt Schrauben: verzinkt Gewindehülsen: verzinkt Einpressmuttern: verzinkt Exzenterschraube: verzinkt Einstellscheibe: verzinkt Holzschrauben: verzinkt Profil: eloxiert

0,00 €

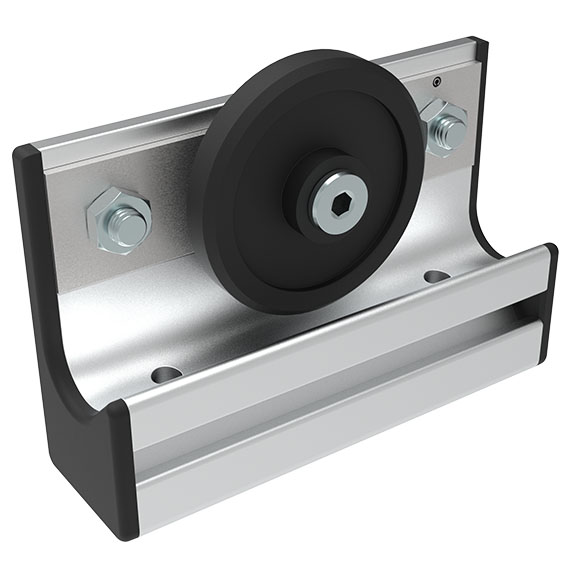

Lagereinheit PA 1 Rolle für C-Schienenprofil I Nut Ø 14

Profil: I

Farbe:Rolle: schwarz Abdeckkappen: schwarzLieferländer:weltweitBeschreibung:zum Bau von Schiebetüren zur linearen Führung geringer Lasten, gleitgelagerte Kunststoff-Rolle läuft direkt auf dem Aluminium der Nut mit Ø 14 mmMaterial:Rolle: Kunststoff PA Trägerplatte: Stahl Schrauben: Stahl Gewindehülse: Stahl Einpressmuttern: Stahl Spannstift: Stahl Profil: Aluminium Abdeckkappen: Kunststoff PA, glasfaserverstärktOberfläche:Trägerplatte: verzinkt Schrauben: verzinkt Gewindehülse: verzinkt Einpressmuttern: verzinkt Profil: eloxiert

0,00 €

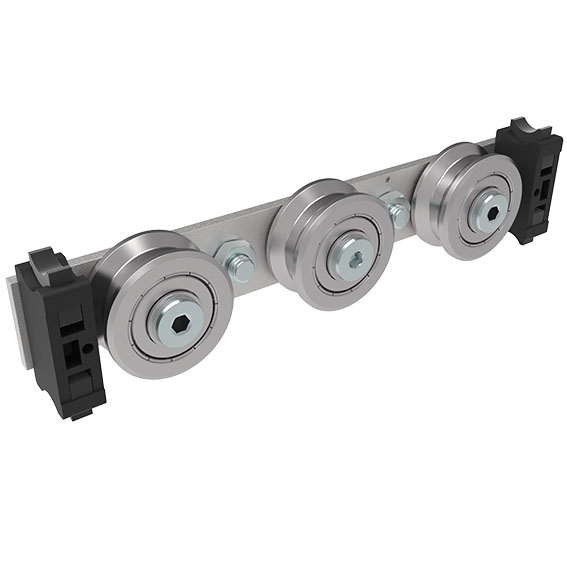

Lagersatz 3 Rollen Welle Ø 14 für C-Schlittenprofil I (Set)

Profil: I

Farbe:Abstreif- und Schmiervorrichtungen: schwarzLieferländer:weltweitBeschreibung:zum Aufbau von Lagereinheiten, Montage mit Profilbearbeitung an C-Schlittenprofil I zur linearen Führung von Lasten, kugelgelagerte Stahl-Rollen läuft auf Welle Ø 14 mm zum Anziehen der Exzenterschraube wird ein Stirnlochschlüssel für die vier Löcher der Einstellscheibe benötigtMaterial:Rollen: Stahl Trägerplatte: Stahl Schrauben: Stahl Gewindehülsen: Stahl Einpressmuttern: Stahl Exzenterschraube: Stahl Einstellscheibe: Stahl Spannstift: Stahl Abstreif- und Schmiervorrichtungen: Kunststoff PA / Filz / Federstahl Holzschrauben: StahlSet:3 Rollen 1 Trägerplatte 4 Schrauben DIN EN ISO 10642 (DIN 7991) - M8 x 16 2 Gewindehülsen - M8 2 Einpressmuttern - M8 1 Exzenterschraube - M8 1 Einstellscheibe - M8 1 Spannstift 2 Abstreif- und Schmiervorrichtungen 2 Holzschrauben - 3,5 x 20Oberfläche:Rollen: verzinkt Trägerplatte: verzinkt Schrauben: verzinkt Gewindehülsen: verzinkt Einpressmuttern: verzinkt Exzenterschraube: verzinkt Einstellscheibe: verzinkt Spannstift: verzinkt Holzschrauben: verzinktHinweis:passende Abdeckkappe für C-Schlittenprofil I (Set) siehe 091401S01 fertige Lagereinheit 3 Rollen Welle Ø 14 für C-Schienenprofil I siehe 093CIUD141SA208S01

0,00 €

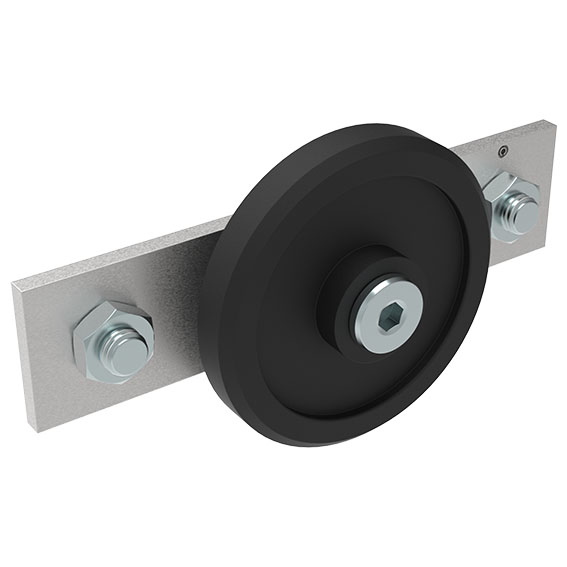

Lagersatz PA 1 Rolle Nut Ø 14 für C-Schlittenprofil I (Set)

Profil: I

Farbe:Rolle: schwarzLieferländer:weltweitBeschreibung:zum Aufbau von Lagereinheiten, Montage mit Profilbearbeitung an C-Schlittenprofil I zur linearen Führung geringer Lasten, gleitgelagerte Kunststoff-Rolle läuft direkt auf dem Aluminium der Nut mit Ø 14 mmMaterial:Rolle: Kunststoff PA Trägerplatte: Stahl Schrauben: Stahl Gewindehülse: Stahl Einpressmuttern: Stahl Spannstift: StahlSet:1 Rolle 1 Trägerplatte 3 Schrauben DIN EN ISO 10642 (DIN 7991) - M8 x 16 1 Gewindehülse - M8 2 Einpressmuttern - M8 1 SpannstiftOberfläche:Trägerplatte: verzinkt Schrauben: verzinkt Gewindehülse: verzinkt Einpressmuttern: verzinktHinweis:passende Abdeckkappe für C-Schlittenprofil I (Set) siehe 091401S01 fertige Lagereinheit PA 1 Rolle für C-Schienenprofil I Nut Ø 14 siehe 093CAU081A128S01

0,00 €

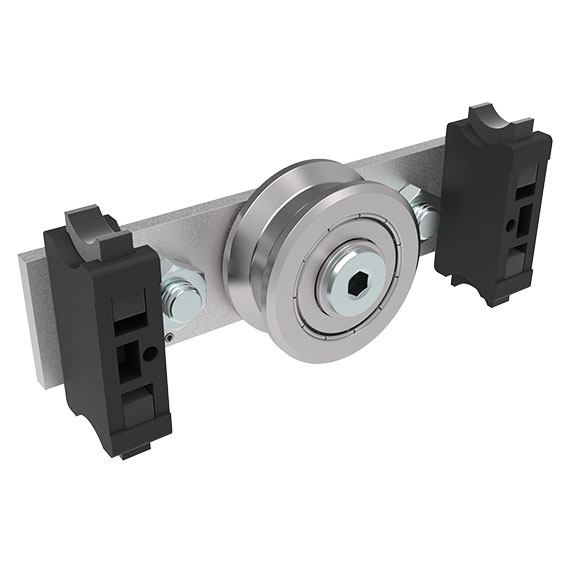

Lagersatz Rolle Welle Ø 14 für C-Schlittenprofil I (Set)

Profil: I

Farbe:Abstreif- und Schmiervorrichtungen: schwarzLieferländer:weltweitBeschreibung:zum Aufbau von Lagereinheiten, Montage mit Profilbearbeitung an C-Schlittenprofil I zur linearen Führung von Lasten, kugelgelagerte Stahl-Rolle läuft auf Welle Ø 14 mmMaterial:Rolle: Stahl Trägerplatte: Stahl Schrauben: Stahl Gewindehülse: Stahl Einpressmuttern: Stahl Spannstift: Stahl Abstreif- und Schmiervorrichtungen: Kunststoff PA / Filz / Federstahl Holzschrauben: StahlSet:1 Rolle 1 Trägerplatte 3 Schrauben DIN EN ISO 10642 (DIN 7991) - M8 x 16 1 Gewindehülse - M8 2 Einpressmuttern - M8 1 Spannstift 2 Abstreif- und Schmiervorrichtungen 2 Holzschrauben - 3,5 x 20Oberfläche:Rolle: verzinkt Trägerplatte: verzinkt Schrauben: verzinkt Gewindehülse: verzinkt Einpressmuttern: verzinkt Spannstift: verzinkt Holzschrauben: verzinktHinweis:passende Abdeckkappe für C-Schlittenprofil I (Set) siehe 091401S01 fertige Lagereinheit 1 Rolle Welle Ø 14 für C-Schienenprofil I siehe 093CIUD141SA128S01

0,00 €

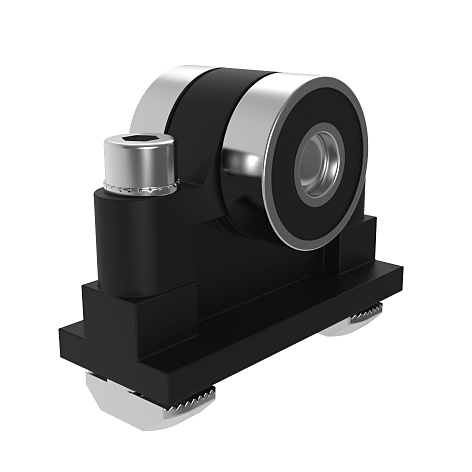

Laufwagen (Set)

Fmax (N): 150 Profil: B

Farbe:Laufwagen: schwarzLieferländer:weltweitBeschreibung:zur beweglichen Aufhängung von Schiebetüren aus Profil Nut 8 in Profilschiene Nut 10Material:Laufwagen: Kunststoff PA Kugellager: Stahl Zylinderstift: Edelstahl Befestigungsmaterial: StahlSet:1 Laufwagen mit 2 montierten Kugellagern, 1 Zylinderstift DIN EN ISO 2338 (DIN 7) - Ø 8 x 20, 2 Schrauben DIN EN ISO 4762 (DIN 912) - M5 x 30, 2 Scheiben 5-FSt, 2 Hammermuttern - Nut 8 - M5Oberfläche:Kugellager: verchromt (RoHS-konform) Zylinderstift: blank Befestigungsmaterial: verzinkt

0,00 €

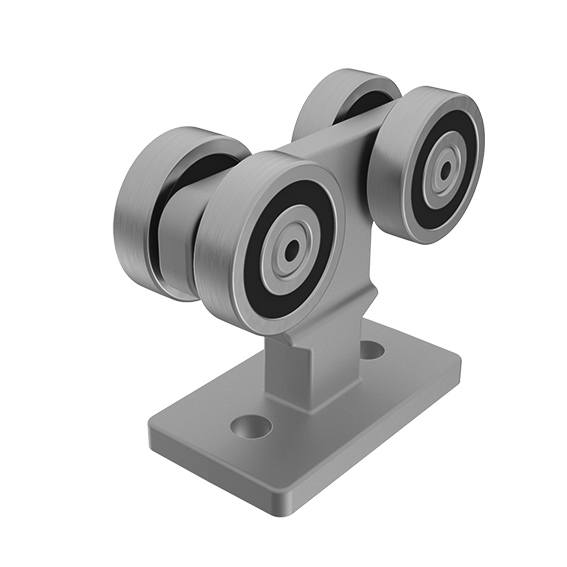

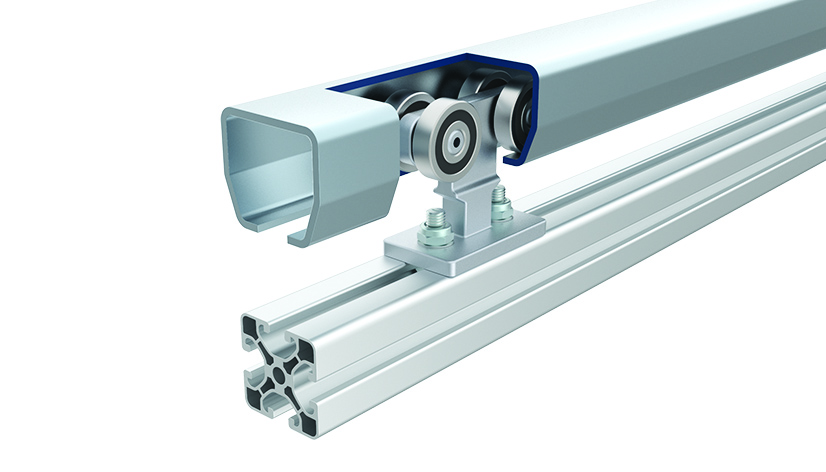

Laufwagen 40 für C-Laufschiene, mit Anschraubplatte

D (mm): 8.5

Lieferländer:weltweitBeschreibung:zum Bau von Mitnehmerwagen mit Aluminiumprofil 40, für das Abhängen von Kabeln oder Leitungen können optionale Werkzeuggleiter in die Nut des Aluminiumprofils eingesetzt werden; kugelgelagerte Führung des Laufwagen in der C-Schiene der HandhängebahnMaterial:Laufwagen: Aluminiumdruckguss Kugellager: StahlOberfläche:Laufwagen: blankHinweis:passende Werkzeuggleiter siehe 093007

0,00 €

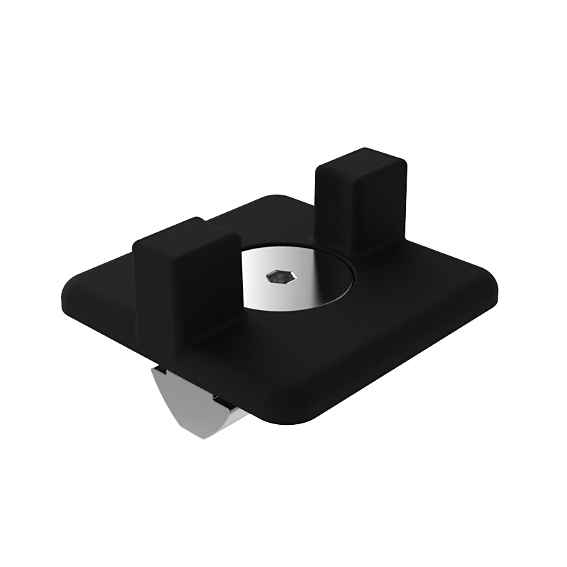

Nutgleiter (Set)

Tragkraft (N): 60 Nut N (mm): 8 Profil: I

Farbe:Nutgleiter: schwarzLieferländer:weltweitBeschreibung:zur Montage von Falttüren mit gleichzeitiger Dreh- und Gleitbewegung; ohne Nutenstein auch zur stirnseitigen Montage in das Kernloch geeignet z.B. für AuszügeMaterial:Nutgleiter: Kunststoff POM Sonderschraube: Stahl Scheibe: Edelstahl Nutenstein: StahlSet:1 Nutgleiter, 1 Sonder-Schraube - M8 x 13, 1 Scheibe DIN 988, 1 Nutenstein - Nut 8 - M8Extras:weitere Farben auf AnfrageOberfläche:Sonder-Schraube: verzinkt Scheibe: blank Nutenstein: verzinktHinweis:für Spaltabstand 5 mm

0,00 €

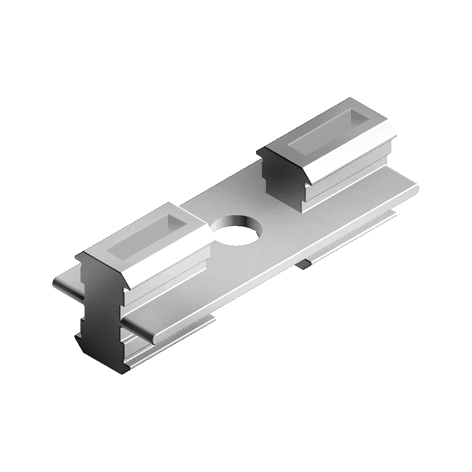

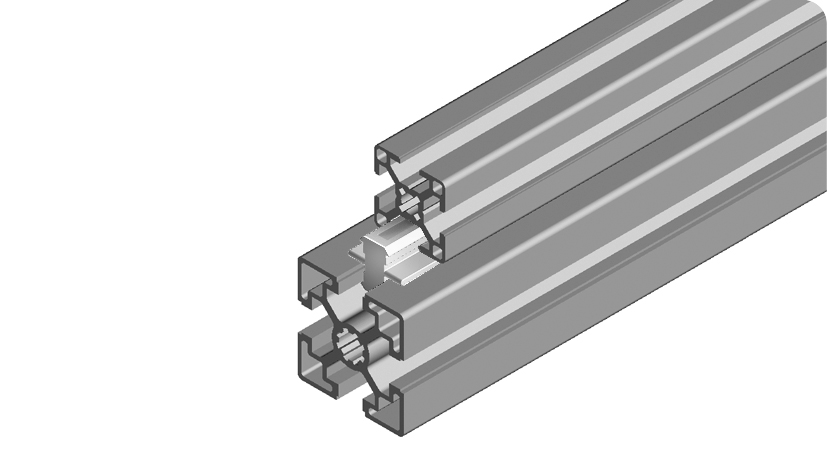

Profilgleiter 8 + 10

Nut N (mm): 8 / 10 Profil: B

Farbe:naturLieferländer:weltweitBeschreibung:zur gleitenden Führung von Profilen mit Nut 8 und Nut 10, auch kombinierbar; ökonomische und verschleißarme Lösung, z. B. für SchiebetürenBefestigung:Nut 8 mit DIN EN ISO 4027 (DIN 914) - M8 x 12 Nut 10 mit DIN EN ISO 4027 (DIN 914) - M8 x 20Material:Kunststoff POM

0,00 €

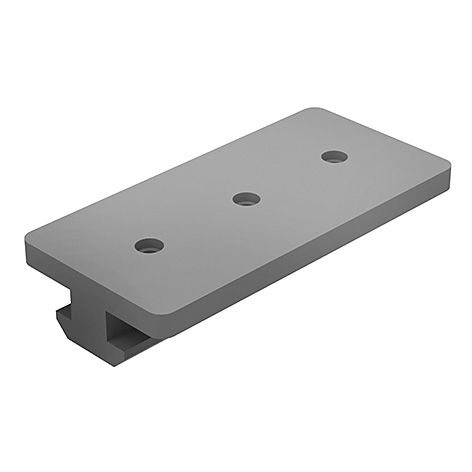

Profilgleiter flach

A (mm): 11.5 B (mm): 26.0 C (mm): 3.0 D (mm): 15.0 E (mm): 2.8 Nut N (mm): 8 Profil: B

Lieferländer:weltweitBeschreibung:zur gleitenden Führung von Profilen mit Nuten; ökonomische und verschleißarme Lösung, z. B. für FlächenelementeBefestigung:mit BlechschraubenMaterial:Kunststoff POMOberfläche:natur

0,00 €

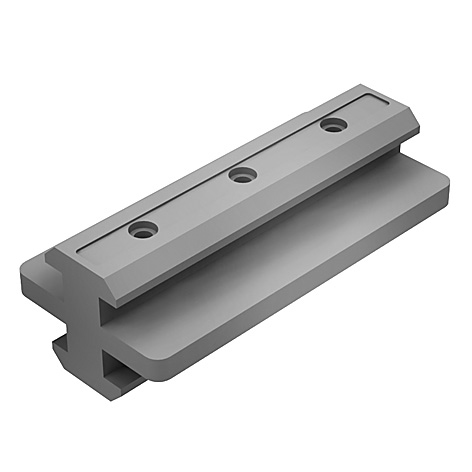

Profilgleiter Nut mittig

A (mm): 18.0 B (mm): 26.0 C (mm): 3.0 D (mm): 15.0 E (mm): 2.8 Nut N (mm): 8 Profil: B

Lieferländer:weltweitBeschreibung:zur gleitenden Führung von Profilen mit Nut 8 oder Nut 10; ökonomische und verschleißarme Lösung, z. B. für SchiebetürenBefestigung:mit BlechschraubenMaterial:Kunststoff POMOberfläche:natur

0,00 €

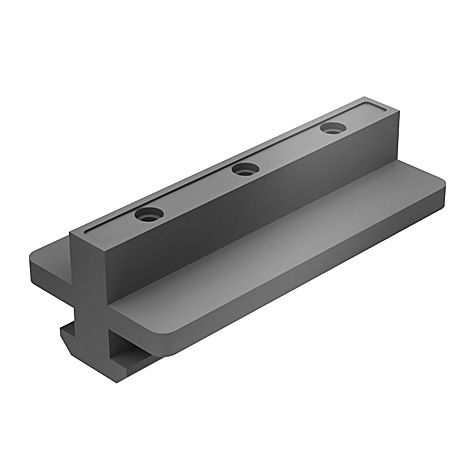

Profilgleiter Steg mittig

A (mm): 27.6 B (mm): 39.0 C (mm): 6.5 D (mm): 19.0 E (mm): 3.5 Nut N (mm): 10 Profil: B

Lieferländer:weltweitBeschreibung:zur gleitenden Führung von Profilen mit Nut 10; ökonomische und verschleißarme Lösung, z. B. für SchiebetürenBefestigung:mit BlechschraubenMaterial:Kunststoff POMOberfläche:natur

0,00 €

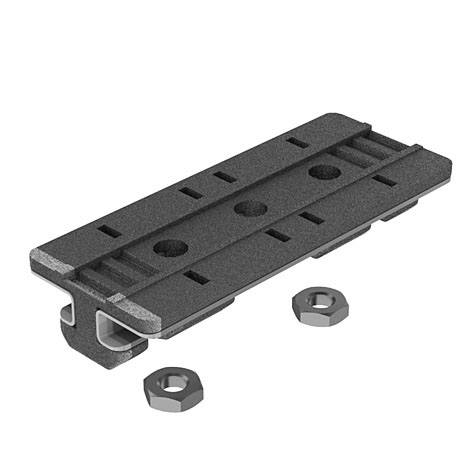

Profilgleiter ZN 40 x 80 (Set)

Profil: I

Farbe:Gleitschuh: naturLieferländer:weltweitBeschreibung:zur gleitenden Führung von Profilen mit Nut 8, mit beiliegenden Sechskantmuttern M6 zur Befestigung von AnbauelementenMaterial:Gleitschlitten: Zinkdruckguss Gleitschuh: Kunststoff POM Befestigung: StahlSet:1 Gleitschlitten, 2 Gleitschuhe, 2 Sechskantmuttern DIN EN ISO 4035 (DIN 439) - M6Oberfläche:Gleitschlitten: verzinkt Befestigung: verzinktHinweis:passende Profilgleiter ZN 40 x 80 Sets inkl. Befestigungssatz für Loslager und Festlager siehe 093PS0840L und 093PS0840F

0,00 €

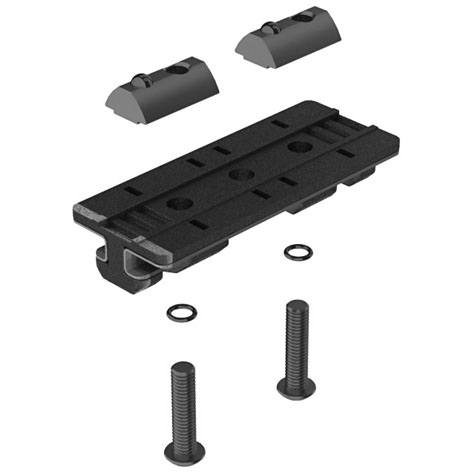

Profilgleiter ZN 40 x 80 Festlager (Set)

Ausführung: Festlager Profil: I

Farbe:Gleitschuh: natur O-Ring: schwarzLieferländer:weltweitBeschreibung:zur gleitenden Führung von Profilen mit Nut 8, Festlager*Material:Gleitschlitten: Zinkdruckguss Gleitschuh: Kunststoff POM Befestigung: Stahl O-Ring: EPDMSet:1 Gleitschlitten, 2 Gleitschuhe, 2 Linsenkopfschrauben DIN EN ISO 7380 (DIN 34805) - M6 x 25, 2 O-Ringe DIN EN ISO 3601 (DIN 3771) - 5 x 1,5, 2 Nutensteine - Nut 8 - M6Oberfläche:Gleitschlitten: verzinkt Befestigung: verzinktHinweis:*Profilführungen mit mehreren Profilgleitern ZN 40 x 80 müssen als Kombination aus Festlager (F) und Loslager (L) ausgeführt werden. Hierdurch werden Formtoleranzen ausgeglichen und eine leichte Beweglichkeit sichergestellt.; Passender Profilgleiter ZN 40 x 80 Loslager siehe 093PS0840L

0,00 €

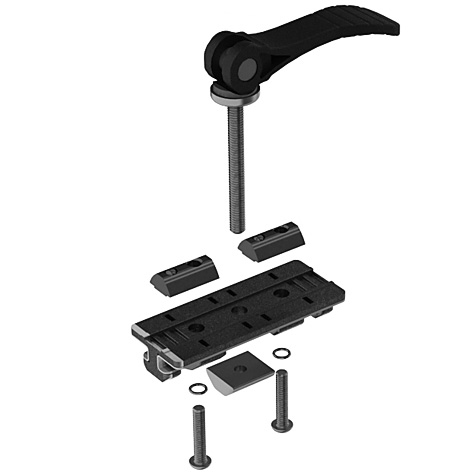

Profilgleiter ZN 40 x 80 Festlager mit Exzenterhebel (Set)

Ausführung: Festlager mit Exzenterhebel Profil: I

Farbe:Gleitschuh: natur Exzenterhebel: schwarz O-Ring: schwarzLieferländer:weltweitBeschreibung:zur gleitenden Führung von Profilen mit Nut 8, Festlager*; zusätzliche Klemmung des Schlittens erhöht die Einsatzmöglichkeiten, z. B. als schnell verstellbarer EndanschlagMaterial:Gleitschlitten: Zinkdruckguss Gleitschuh: Kunststoff POM Befestigung: Stahl Exzenterhebel: Kunststoff, glasfaserverstärkt Exzenterhebel-Mechanik: Stahl O-Ring: EPDMSet:1 Gleitschlitten, 2 Gleitschuhe, 1 Exzenterhebel mit Aussengewinde M6 x 55**, 1 Sonder-Nutenstein - Nut 8 - M6, 2 Linsenkopfschrauben DIN EN ISO 7380 (DIN 34805) - M6 x 25, 2 O-Ringe DIN EN ISO 3601 (DIN 3771) - 5 x 1,5, 2 Nutenteine - Nut 8 - M6Oberfläche:Gleitschlitten: verzinkt Befestigung: verzinkt Exzenterhebel-Mechanik: verzinktHinweis:*Profilführungen mit mehreren Profilgleitern: ZN 40 x 80 müssen als Kombination aus Festlager (F) und Loslager (L) ausgeführt werden. Hierdurch werden Formtoleranzen ausgeglichen und eine leichte Beweglichkeit sichergestellt, passender Profilgleiter ZN 40 x 80 Loslager siehe 093PS0840L, Loslager mit Exzenterhebel siehe 093PS0840LS02Hinweis 2:**Verwendung des Exzenterhebels M6: Profil 40 mm + Profil 40 mm, Gewindelänge: 55 mm Ablängen des Exzenterhebels M6, z.B.: Profil 40 mm + Profil 20 mm, Gewinde ablängen auf: 35 mm Profil 40 mm + Flächenelement 10 mm, Gewinde ablängen auf: 25 mm

0,00 €

Gleiter und Rollen

Mit den FATH Lagereinheiten für C-Schienenprofile können Schlitteneinheiten und Schiebetüren einfach selbst konstruiert werden. Die unterschiedlichen Ausführungen sind sehr robust und lassen sich auch um 180° versetzt verbauen – höchste Flexibilität für individuelle Anwendungen.
