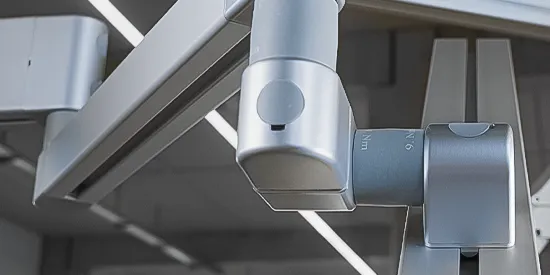

Friktionsgelenke für Systemarm
Anschluss-Friktionsgelenk B45-B40L für Systemarm (Set)
0,00 €*
B1 (mm):
45
|
B2 (mm):
40
|
R (mm):
3.0
|
W (Nm):
12.0
|
MAmax (Nm):
45.0
|
Nut N (mm):
10
|
Profil:
B
Farbe:Gehäuse: alufarbig Abdeckring: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042 Nutfixierungsplatten: alufarbigLieferländer:weltweitBeschreibung:Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar; Anschluss-Seite kann längs oder quer auf die Profilnut geschraubt werden, Friktionsachse ist damit rechtwinkelig zum Profil positioniert; Friktionsgelenk-Seite kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 20 mm tief)Material:Gehäuse: Aluminiumdruckguss Abdeckring: Kunststoff Einsätze: Stahl Friktionswelle: Stahl Abdeckkappen: Kunststoff Schrauben: Stahl Scheiben: Stahl Nutfixierungsplatten: Aluminiumdruckguss Nutensteine: StahlSet:1 Anschluss-Friktionsgelenk, 1 Abdeckkappe, 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 25 (für Nutenstein Anschluss-Seite), 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 30 (für Kernloch Anschluss-Seite), 2 Scheiben 8-FSt, 1 Nutfixierungsplatte - Nut 10 - 45 x 45, 1 Nutfixierungsplatte - Nut 10 - 40 x 40, 2 NutenOberfläche:Gehäuse: pulverbeschichtet Nutfixierungsplatten: pulverbeschichtet Schrauben: verzinkt Scheiben: verzinkt Nutensteine: verzinktZolltarifnummer:76169910990
Anschluss-Friktionsgelenk I40L für Systemarm (Set)
0,00 €*
B (mm):
40
|
R (mm):
4.0
|
W (Nm):
15.0
|
MAmax (Nm):
45.0
|
Nut N (mm):
8
|
Profil:
I
Farbe:Gehäuse: alufarbig Abdeckring: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042 Nutfixierungsplatten: alufarbigLieferländer:weltweitBeschreibung:Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar; Anschluss-Seite kann längs oder quer auf die Profilnut geschraubt werden, Friktionsachse ist damit rechtwinkelig zum Profil positioniert; Friktionsgelenk-Seite kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)Material:Gehäuse: Aluminiumdruckguss Abdeckring: Kunststoff Einsätze: Stahl Friktionswelle: Stahl Abdeckkappen: Kunststoff Schrauben: Stahl Scheiben: Stahl Nutfixierungsplatten: Aluminiumdruckguss Nutensteine: StahlSet:1 Anschluss-Friktionsgelenk, 1 Abdeckkappe, 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 25 (für Nutenstein Anschluss-Seite), 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 30 (für Kernloch Anschluss-Seite), 2 Scheiben 8-FSt, 2 Nutfixierungsplatten, 2 Nutensteine - Nut 8 - M8Oberfläche:Gehäuse: pulverbeschichtet Nutfixierungsplatten: pulverbeschichtet Schrauben: verzinkt Scheiben: verzinkt Nutensteine: verzinktZolltarifnummer:76169990990
Anschluss-Friktionsgelenk I80L für Systemarm (Set)
0,00 €*
L x B (mm):
80 x 40
|
R (mm):
4.0
|
W (Nm):
15.0
|
MAmax (Nm):
70.0
|
Nut N (mm):
8
|
Profil:
I
Farbe:Gehäuse: alufarbig Abdeckring: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042 Nutfixierungsplatten: alufarbigLieferländer:weltweitBeschreibung:Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar; Anschluss-Seite kann längs oder quer auf die Profilnut geschraubt werden, Friktionsachse ist damit rechtwinkelig zum Profil positioniert; Friktionsgelenk-Seite kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)Material:Gehäuse: Aluminiumdruckguss Abdeckring: Kunststoff Einsätze: Stahl Friktionswelle: Stahl Abdeckkappen: Kunststoff Schrauben: Stahl Scheiben: Stahl Nutfixierungsplatten: Aluminiumdruckguss Nutensteine: StahlSet:1 Anschluss-Friktionsgelenk, 2 Abdeckkappen, 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 25 (für Nutenstein Anschluss-Seite), 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 30 (für Kernloch Anschluss-Seite), 3 Scheiben 8-FSt, 3 Nutfixierungsplatten, 3 Nutensteine - Nut 8 - M8Oberfläche:Gehäuse: pulverbeschichtet Nutfixierungsplatten: pulverbeschichtet Schrauben: verzinkt Scheiben: verzinkt Nutensteine: verzinktZolltarifnummer:76169990990
Einstellbares Friktionsgelenk B40L für Systemarm (Set)
0,00 €*
B (mm):
40.0
|
R (mm):
3.0
|
MAmax (Nm):
45.0
|
Nut N (mm):
10
|
Profil:
B
Farbe:Gehäuse: alufarbig Abdeckring: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042 Nutfixierungsplatten: alufarbigLieferländer:weltweitBeschreibung:Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar, Friktion ist über Klemmschraube (oder optionalem Klemmhebel) stufenlos einstellbar; Anschluss-Seite kann längs oder quer auf die Profilnut geschraubt werden, Friktionsachse ist damit rechtwinkelig zum Profil positioniert; Friktionsgelenk-Seite kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)Material:Gehäuse: Aluminiumdruckguss Abdeckring: Kunststoff Einsätze: Stahl Friktionswelle: Stahl Abdeckkappen: Kunststoff Schrauben: Stahl Scheiben: Stahl Nutfixierungsplatten: Aluminiumdruckguss Nutensteine: StahlSet:1 Friktionsgelenk 2 Abdeckkappen 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein) 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch) 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 35 (für Klemmung) 2 Scheiben 8-FSt 2 Nutfixierungsplatten 2 Nutensteine - Nut 10 - M8Oberfläche:Gehäuse: pulverbeschichtet Nutfixierungsplatten: pulverbeschichtet Schrauben: verzinkt Scheiben: verzinkt Nutensteine: verzinktHinweis:Schneidbuchse zur Reduzierung des Kernlochs Ø10,2 mm auf Gewindegröße M8 siehe 09308801Hinweis 2:passender Klemmhebel für einstellbares Friktionsgelenk siehe 041LL065K91M0840MS01Zolltarifnummer:76169990990
Einstellbares Friktionsgelenk I40L für Systemarm (Set)
0,00 €*
B (mm):
40.0
|
R (mm):
4.0
|
MAmax (Nm):
45.0
|
Nut N (mm):
8
|
Profil:
I
Farbe:Gehäuse: alufarbig Abdeckring: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042 Nutfixierungsplatten: alufarbigLieferländer:weltweitBeschreibung:Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar, Friktion ist über Klemmschraube (oder optionalem Klemmhebel) stufenlos einstellbar; Anschluss-Seite kann längs oder quer auf die Profilnut geschraubt werden, Friktionsachse ist damit rechtwinkelig zum Profil positioniert; Friktionsgelenk-Seite kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)Material:Gehäuse: Aluminiumdruckguss Abdeckring: Kunststoff Einsätze: Stahl Friktionswelle: Stahl Abdeckkappen: Kunststoff Schrauben: Stahl Scheiben: Stahl Nutfixierungsplatten: Aluminiumdruckguss Nutensteine: StahlSet:1 Friktionsgelenk 2 Abdeckkappen 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein) 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch) 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 35 (für Klemmung) 2 Scheiben 8-FSt 2 Nutfixierungsplatten 2 Nutensteine - Nut 10 - M8Oberfläche:Gehäuse: pulverbeschichtet Nutfixierungsplatten: pulverbeschichtet Schrauben: verzinkt Scheiben: verzinkt Nutensteine: verzinktHinweis:passender Klemmhebel für einstellbares Friktionsgelenk siehe 041LL065K91M0840MS01Zolltarifnummer:76169990990
Friktionsgelenk B40L für Systemarm (Set)
0,00 €*
B (mm):
40
|
R (mm):
3.0
|
W (Nm):
6.0
|
MAmax (Nm):
45.0
|
Nut N (mm):
10
|
Profil:
B
Farbe:Gehäuse: alufarbig Abdeckring: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042 Nutfixierungsplatten: alufarbigLieferländer:weltweitBeschreibung:Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar; Friktionsgelenk kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief) Material:Gehäuse: Aluminiumdruckguss Abdeckring: Kunststoff Einsätze: Stahl Friktionswelle: Stahl Abdeckkappen: Kunststoff Schrauben: Stahl Scheiben: Stahl Nutfixierungsplatten: Aluminiumdruckguss Nutensteine: StahlSet:1 Friktionsgelenk 2 Abdeckkappen 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein) 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch) 2 Scheiben 8-FSt 2 Nutfixierungsplatten 2 Nutensteine - Nut 10 - M8Oberfläche:Gehäuse: pulverbeschichtet Nutfixierungsplatten: pulverbeschichtet Schrauben: verzinkt Scheiben: verzinkt Nutensteine: verzinktHinweis:Schneidbuchse zur Reduzierung des Kernlochs Ø10,2 mm auf Gewindegröße M8 siehe 09308801Zolltarifnummer:76169990990
Friktionsgelenk B45L für Systemarm (Set)
0,00 €*
B (mm):
45
|
R (mm):
3.0
|
W (Nm):
12.0
|
MAmax (Nm):
45.0
|
Nut N (mm):
10
|
Profil:
B
Farbe:Gehäuse: alufarbig Abdeckring: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042 Nutfixierungsplatten: alufarbigLieferländer:weltweitBeschreibung:Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar; Friktionsgelenk kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief) Material:Gehäuse: Aluminiumdruckguss Abdeckring: Kunststoff Einsätze: Stahl Friktionswelle: Stahl Abdeckkappen: Kunststoff Schrauben: Stahl Scheiben: Stahl Nutfixierungsplatten: Aluminiumdruckguss Nutensteine: StahlSet:1 Friktionsgelenk 2 Abdeckkappen 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein) 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch) 2 Scheiben 8-FSt 2 Nutfixierungsplatten 2 Nutensteine - Nut 10 - M8Oberfläche:Gehäuse: pulverbeschichtet Nutfixierungsplatten: pulverbeschichtet Schrauben: verzinkt Scheiben: verzinkt Nutensteine: verzinktHinweis:Schneidbuchse zur Reduzierung des Kernlochs Ø10,2 mm auf Gewindegröße M8 siehe 09308801Zolltarifnummer:76169990990
Friktionsgelenk B80H für Systemarm (Set)
0,00 €*
B (mm):
40
|
L x B (mm):
80 x 40
|
R (mm):
3.0
|
W (Nm):
2x 3.0
|
MAmax (Nm):
200.0
|
Nut N (mm):
10
|
Profil:
B
Farbe:Gehäuse: alufarbig Abdeckring: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042 Nutfixierungsplatten: alufarbigLieferländer:weltweitBeschreibung:Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar; Friktionsgelenk kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief) Material:Gehäuse: Aluminiumdruckguss Abdeckring: Kunststoff Einsätze: Stahl Friktionswelle: Stahl Abdeckkappen: Kunststoff Schrauben: Stahl Scheiben: Stahl Nutfixierungsplatten: Aluminiumdruckguss Nutensteine: StahlSet:1 Friktionsgelenk 4 Abdeckkappen 4 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein) 4 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch) 4 Scheiben 8-FSt 4 Nutfixierungsplatten 4 Nutensteine - Nut 10 - M8Oberfläche:Gehäuse: pulverbeschichtet Nutfixierungsplatten: pulverbeschichtet Schrauben: verzinkt Scheiben: verzinkt Nutensteine: verzinktHinweis:Schneidbuchse zur Reduzierung des Kernlochs Ø10,2 mm auf Gewindegröße M8 siehe 09308801Zolltarifnummer:76169990990
Friktionsgelenk B80L für Systemarm (Set)
0,00 €*
B (mm):
40
|
L x B (mm):
80 x 40
|
R (mm):
3.0
|
W (Nm):
15.0
|
MAmax (Nm):
70.0
|
Nut N (mm):
10
|
Profil:
B
Farbe:Gehäuse: alufarbig Abdeckring: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042 Nutfixierungsplatten: alufarbigLieferländer:weltweitBeschreibung:Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar; Friktionsgelenk kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief) Material:Gehäuse: Aluminiumdruckguss Abdeckring: Kunststoff Einsätze: Stahl Friktionswelle: Stahl Abdeckkappen: Kunststoff Schrauben: Stahl Scheiben: Stahl Nutfixierungsplatten: Aluminiumdruckguss Nutensteine: StahlSet:1 Friktionsgelenk 3 Abdeckkappen 3 Montageschrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 3 Montageschrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 3 Scheiben 8-FSt 3 Nutfixierungsplatten 3 Nutensteine - Nut 10 - M8Oberfläche:Gehäuse: pulverbeschichtet Nutfixierungsplatten: pulverbeschichtet Schrauben: verzinkt Scheiben: verzinkt Nutensteine: verzinktHinweis:Schneidbuchse zur Reduzierung des Kernlochs Ø10,2 mm auf Gewindegröße M8 siehe 09308801Zolltarifnummer:76169990990
Friktionsgelenk B90H für Systemarm (Set)
0,00 €*
B (mm):
45
|
L x B (mm):
90 x 45
|
R (mm):
3.0
|
W (Nm):
2x 3.0
|
MAmax (Nm):
200.0
|
Nut N (mm):
10
|
Profil:
B
Farbe:Gehäuse: alufarbig Abdeckring: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042 Nutfixierungsplatten: alufarbigLieferländer:weltweitBeschreibung:Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar; Friktionsgelenk kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief) Material:Gehäuse: Aluminiumdruckguss Abdeckring: Kunststoff Einsätze: Stahl Friktionswelle: Stahl Abdeckkappen: Kunststoff Schrauben: Stahl Scheiben: Stahl Nutfixierungsplatten: Aluminiumdruckguss Nutensteine: StahlSet:1 Friktionsgelenk 4 Abdeckkappen 4 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein) 4 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch) 4 Scheiben 8-FSt 4 Nutfixierungsplatten 4 Nutensteine - Nut 10 - M8Oberfläche:Gehäuse: pulverbeschichtet Nutfixierungsplatten: pulverbeschichtet Schrauben: verzinkt Scheiben: verzinkt Nutensteine: verzinktHinweis:Schneidbuchse zur Reduzierung des Kernlochs Ø10,2 mm auf Gewindegröße M8 siehe 09308801Zolltarifnummer:76169990990
Friktionsgelenk B90L für Systemarm (Set)
0,00 €*
B (mm):
45
|
L x B (mm):
90 x 45
|
R (mm):
3.0
|
W (Nm):
3.0
|
MAmax (Nm):
70.0
|
Nut N (mm):
10
|
Profil:
B
Farbe:Gehäuse: alufarbig Abdeckring: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042 Nutfixierungsplatten: alufarbigLieferländer:weltweitBeschreibung:Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar; Friktionsgelenk kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief) Material:Gehäuse: Aluminiumdruckguss Abdeckring: Kunststoff Einsätze: Stahl Friktionswelle: Stahl Abdeckkappen: Kunststoff Schrauben: Stahl Scheiben: Stahl Nutfixierungsplatten: Aluminiumdruckguss Nutensteine: StahlSet:1 Friktionsgelenk 3 Abdeckkappen 3 Montageschrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 3 Montageschrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 3 Scheiben 8-FSt 3 Nutfixierungsplatten 3 Nutensteine - Nut 10 - M8Oberfläche:Gehäuse: pulverbeschichtet Nutfixierungsplatten: pulverbeschichtet Schrauben: verzinkt Scheiben: verzinkt Nutensteine: verzinktHinweis:Schneidbuchse zur Reduzierung des Kernlochs Ø10,2 mm auf Gewindegröße M8 siehe 09308801Zolltarifnummer:76169990990
Friktionsgelenk I40L für Systemarm (Set)
0,00 €*
B (mm):
40
|
R (mm):
4.0
|
W (Nm):
3.0
|
MAmax (Nm):
45.0
|
Nut N (mm):
8
|
Profil:
I
Farbe:Gehäuse: alufarbig Abdeckring: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042 Nutfixierungsplatten: alufarbigLieferländer:weltweitBeschreibung:Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar; Friktionsgelenk kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief) Material:Gehäuse: Aluminiumdruckguss Abdeckring: Kunststoff Einsätze: Stahl Friktionswelle: Stahl Abdeckkappen: Kunststoff Schrauben: Stahl Scheiben: Stahl Nutfixierungsplatten: Aluminiumdruckguss Nutensteine: StahlSet:1 Friktionsgelenk 2 Abdeckkappen 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein) 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch) 2 Scheiben 8-FSt 2 Nutfixierungsplatten 2 Nutensteine - Nut 8 - M8Oberfläche:Gehäuse: pulverbeschichtet Nutfixierungsplatten: pulverbeschichtet Schrauben: verzinkt Scheiben: verzinkt Nutensteine: verzinktZolltarifnummer:76169990990
Friktionsgelenk I80H für Systemarm (Set)
0,00 €*
B (mm):
40
|
L x B (mm):
80 x 40
|
R (mm):
4.0
|
W (Nm):
2x 15.0
|
MAmax (Nm):
200.0
|
Nut N (mm):
8
|
Profil:
I
Farbe:Gehäuse: alufarbig Abdeckring: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042 Nutfixierungsplatten: alufarbigLieferländer:weltweitBeschreibung:Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar; Friktionsgelenk kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief) Material:Gehäuse: Aluminiumdruckguss Abdeckring: Kunststoff Einsätze: Stahl Friktionswelle: Stahl Abdeckkappen: Kunststoff Schrauben: Stahl Scheiben: Stahl Nutfixierungsplatten: Aluminiumdruckguss Nutensteine: StahlSet:1 Friktionsgelenk 4 Abdeckkappen 4 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein) 4 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch) 4 Scheiben 8-FSt 4 Nutfixierungsplatten 4 Nutensteine - Nut 8 - M8Oberfläche:Gehäuse: pulverbeschichtet Nutfixierungsplatten: pulverbeschichtet Schrauben: verzinkt Scheiben: verzinkt Nutensteine: verzinktZolltarifnummer:76169990990
Friktionsgelenk I80L für Systemarm (Set)
0,00 €*
B (mm):
40
|
L x B (mm):
80 x 40
|
R (mm):
4.0
|
W (Nm):
0.5
|
MAmax (Nm):
75.0
|
Nut N (mm):
8
|
Profil:
I
Farbe:Gehäuse: alufarbig Abdeckring: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042 Nutfixierungsplatten: alufarbigLieferländer:weltweitBeschreibung:Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar; Friktionsgelenk kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief) Material:Gehäuse: Aluminiumdruckguss Abdeckring: Kunststoff Einsätze: Stahl Friktionswelle: Stahl Abdeckkappen: Kunststoff Schrauben: Stahl Scheiben: Stahl Nutfixierungsplatten: Aluminiumdruckguss Nutensteine: StahlSet:1 Friktionsgelenk 3 Abdeckkappen 3 Schrauben DIN 912 - M8 x 45 (für Nutenstein) 3 Schrauben DIN 912 - M8 x 50 (für Kernloch) 3 Scheiben 8-FSt 3 Nutfixierungsplatten 3 Nutensteine - Nut 8 - M8Oberfläche:Gehäuse: pulverbeschichtet Nutfixierungsplatten: pulverbeschichtet Schrauben: verzinkt Scheiben: verzinkt Nutensteine: verzinktZolltarifnummer:76169990990
Friktionsgelenk M45L für Systemarm (Set)
0,00 €*
B (mm):
45
|
R (mm):
2.5
|
W (Nm):
3.0
|
MAmax (Nm):
45.0
|
Nut N (mm):
8
Farbe:Gehäuse: alufarbig Abdeckring: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042 Nutfixierungsplatten: alufarbigLieferländer:weltweitBeschreibung:Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar; Friktionsgelenk kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief) Material:Gehäuse: Aluminiumdruckguss Abdeckring: Kunststoff Einsätze: Stahl Friktionswelle: Stahl Abdeckkappen: Kunststoff Schrauben: Stahl Scheiben: Stahl Nutfixierungsplatten: Aluminiumdruckguss Nutensteine: StahlSet:1 Friktionsgelenk 2 Abdeckkappen 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein) 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch) 2 Scheiben 8-FSt 2 Nutfixierungsplatten 2 Nutensteine - Nut 8 - M8Oberfläche:Gehäuse: pulverbeschichtet Nutfixierungsplatten: pulverbeschichtet Schrauben: verzinkt Scheiben: verzinkt Nutensteine: verzinktZolltarifnummer:76169990990
Friktionsgelenk M90H für Systemarm (Set)
0,00 €*
B (mm):
45
|
L x B (mm):
90 x 45
|
R (mm):
2.5
|
W (Nm):
2x 3.0
|
MAmax (Nm):
200.0
|
Nut N (mm):
8
Farbe:Gehäuse: alufarbig Abdeckring: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042 Nutfixierungsplatten: alufarbigLieferländer:weltweitBeschreibung:Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar; Friktionsgelenk kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief) Material:Gehäuse: Aluminiumdruckguss Abdeckring: Kunststoff Einsätze: Stahl Friktionswelle: Stahl Abdeckkappen: Kunststoff Schrauben: Stahl Scheiben: Stahl Nutfixierungsplatten: Aluminiumdruckguss Nutensteine: StahlSet:1 Friktionsgelenk 4 Abdeckkappen 4 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein) 4 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch) 4 Scheiben 8-FSt 4 Nutfixierungsplatten 4 Nutensteine - Nut 8 - M8Oberfläche:Gehäuse: pulverbeschichtet Nutfixierungsplatten: pulverbeschichtet Schrauben: verzinkt Scheiben: verzinkt Nutensteine: verzinktZolltarifnummer:76169990990
Friktionsgelenk M90L für Systemarm (Set)
0,00 €*
B (mm):
45
|
L x B (mm):
90 x 45
|
R (mm):
2.5
|
W (Nm):
3.0
|
MAmax (Nm):
70.0
|
Nut N (mm):
8
Farbe:Gehäuse: alufarbig Abdeckring: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042 Nutfixierungsplatten: alufarbigLieferländer:weltweitBeschreibung:Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar; Friktionsgelenk kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief) Material:Gehäuse: Aluminiumdruckguss Abdeckring: Kunststoff Einsätze: Stahl Friktionswelle: Stahl Abdeckkappen: Kunststoff Schrauben: Stahl Scheiben: Stahl Nutfixierungsplatten: Aluminiumdruckguss Nutensteine: StahlSet:1 Friktionsgelenk 3 Abdeckkappen 3 Schrauben DIN 912 - M8 x 45 (für Nutenstein) 3 Schrauben DIN 912 - M8 x 50 (für Kernloch) 3 Scheiben 8-FSt 3 Nutfixierungsplatten 3 Nutensteine - Nut 8 - M8Oberfläche:Gehäuse: pulverbeschichtet Nutfixierungsplatten: pulverbeschichtet Schrauben: verzinkt Scheiben: verzinkt Nutensteine: verzinktZolltarifnummer:76169990990
