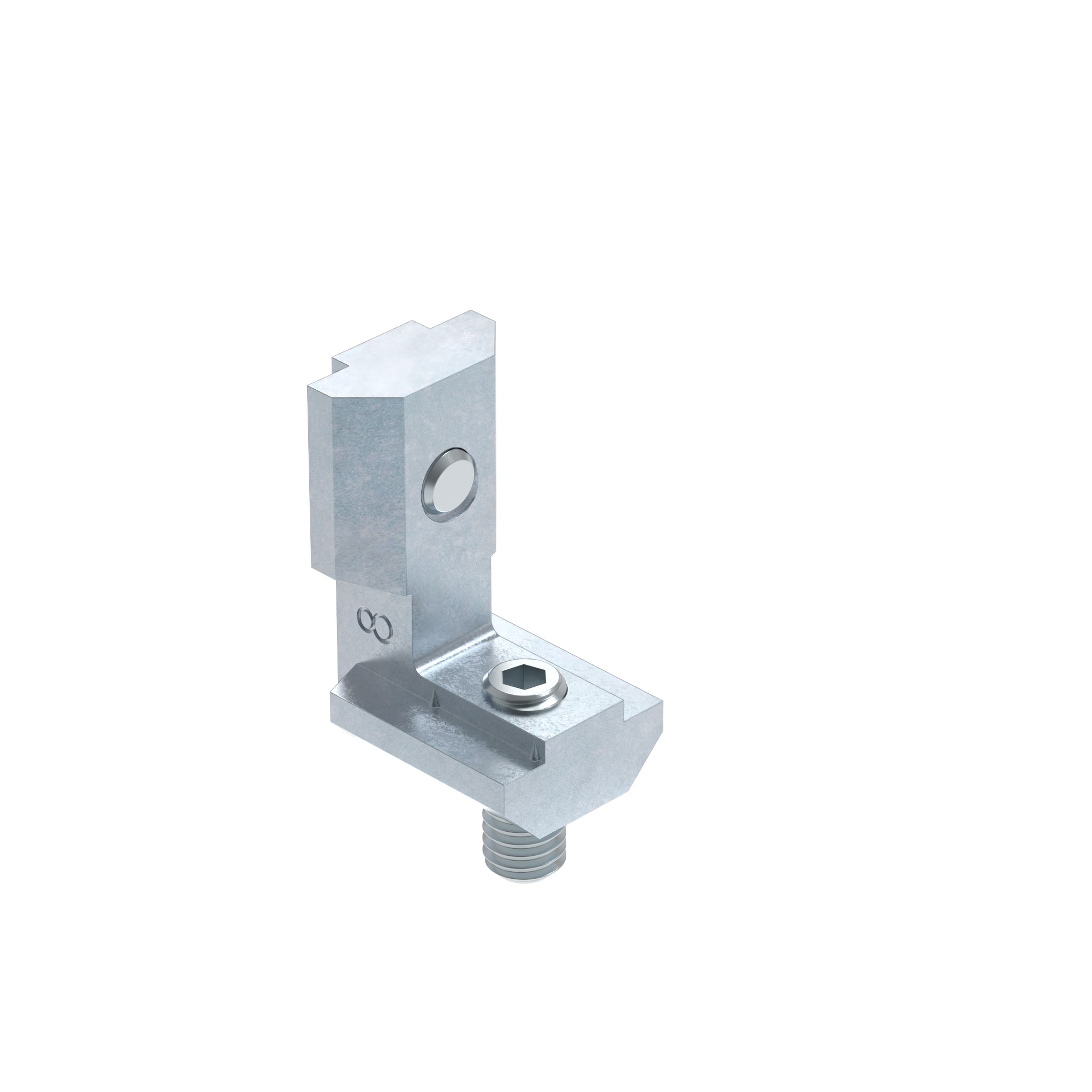

Équerre interne , rainure 8 + 10

Informations sur le produit "Équerre interne , rainure 8 + 10"

Pays de livraison:
Monde entier

Description:
Pour connecter deux profilés aluminium, assemblage sans usinage

Matériau:
Equerre interne version ST : fonte zinguée
Equerre interne version ZN : zingué fonderie zamac
Empreinte hexa. kit vis : acier zingué
(ECLASS 6.0): 23360290
(ECLASS 7.0): 23360290
(ECLASS 8.0): 23360290
(ECLASS 9.0): 23360290
(ECLASS 10.0): 23360290
(ECLASS 11.0): 23360290
(ECLASS 12.0): 23360290
(ECLASS 13.0): 23360290
Conditionnement: 10 pièces
Modèle: Fonderie acier / fonderie Zamac
Poids (g): 24.0

Variantes

ID de produit Profilé Version L1 (mm) H (mm) B (mm) Hexagon socket set screw Rainure N (mm) L2 (mm) A (mm)
099I9008 B ZN fonderie zamac 21.6 6.0 7.8 M6 8 30.0 15.8
099I9008M B Fonte ST 21.6 6.0 7.8 M6 8 30.0 15.8
099I9010 B ZN fonderie zamac 32.0 3.8 8.8 M8 10 38.0 19.0
099I9010M B Fonte ST 32.0 3.8 8.8 M8 10 38.0 19.0
