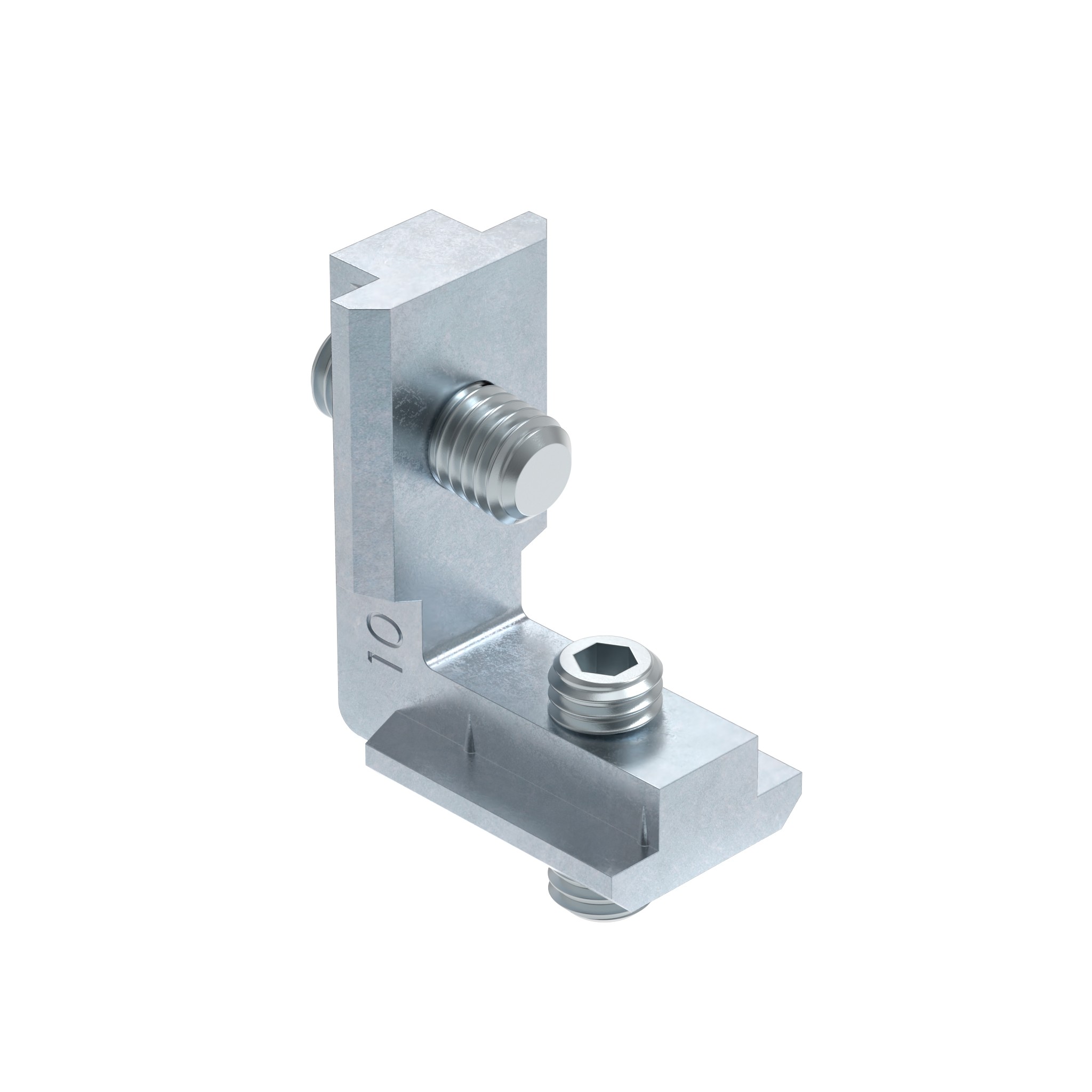

Équerre interne , rainure 8 + 10

Informations sur le produit "Équerre interne , rainure 8 + 10"

Pays de livraison:
Monde entier

Description:
Pour connecter deux profilés aluminium, assemblage sans usinage

Matériau:
Equerre interne version ST : fonte zinguée
Equerre interne version ZN : zingué fonderie zamac
Empreinte hexa. kit vis : acier zingué

(ECLASS 6.0):	23360290
(ECLASS 7.0):	23360290
(ECLASS 8.0):	23360290
(ECLASS 9.0):	23360290
(ECLASS 10.0):	23360290
(ECLASS 11.0):	23360290
(ECLASS 12.0):	23360290
(ECLASS 13.0):	23360290
Conditionnement:	10 pièces
Modèle:	Fonderie acier / fonderie Zamac
Poids (g):	51.0

Variantes

ID de produit	Profilé	Version	L1 (mm)	H (mm)	B (mm)	Hexagon socket set screw	Rainure N (mm)	L2 (mm)	A (mm)
099I9008	B	ZN fonderie zamac	21.6	6.0	7.8	M6	8	30.0	15.8
099I9008M	B	Fonte ST	21.6	6.0	7.8	M6	8	30.0	15.8
099I9010	B	ZN fonderie zamac	32.0	3.8	8.8	M8	10	38.0	19.0
099I9010M	B	Fonte ST	32.0	3.8	8.8	M8	10	38.0	19.0
