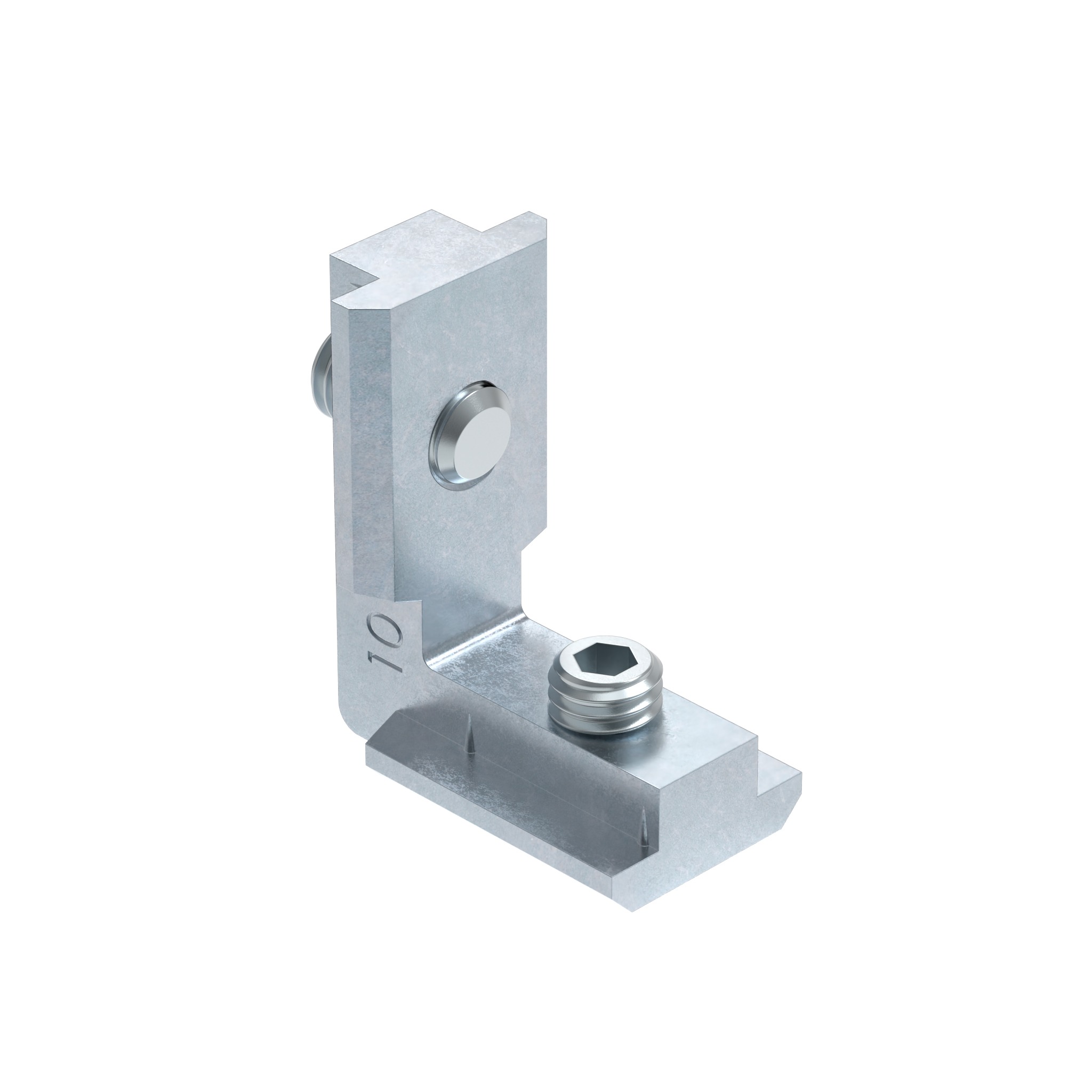

Équerre interne , rainure 8 + 10

Équerre interne , rainure 8 + 10 – plan technique

Informations sur le produit "Équerre interne , rainure 8 + 10"

Pays de livraison:
Monde entier

Description:
Pour connecter deux profilés aluminium, assemblage sans usinage

Matériau:
Equerre interne version ST : fonte zinguée
Equerre interne version ZN : zingué fonderie zamac
Empreinte hexa. kit vis : acier zingué

Type de profilé:	Type de profilé B
Taille de rainure:	Rainure 10
Conditionnement:	10 pièces
Modèle:	Fonderie acier / fonderie Zamac
Poids (g):	44.0
Code ERP:	112014

Variantes

Réf. produit	Version	H (mm)	Profilé	A (mm)	B (mm)	L1 (mm)	Rainure N (mm)	Hexagon socket set screw	L2 (mm)
099I9008	ZN fonderie zamac	6.0	B	15.8	7.8	21.6	8	M6	30.0
099I9008M	Fonte ST	6.0	B	15.8	7.8	21.6	8	M6	30.0
099I9010	ZN fonderie zamac	3.8	B	19.0	8.8	32.0	10	M8	38.0
099I9010M	Fonte ST	3.8	B	19.0	8.8	32.0	10	M8	38.0

Téléchargements CAD

Classification

ECLASS 6.0: 23360290
ECLASS 7.0: 23360290
ECLASS 8.0: 23360290
ECLASS 9.0: 23360290
ECLASS 10.0: 23360290
ECLASS 11.0: 23360290
ECLASS 12.0: 23360290
ECLASS 13.0: 23360290
Code douanier exportation: 79070000
