D28, Composants pour profilé tubulaire
Clip clamp , for Vario Clamping Blocks
Couleur:Transparent (incolore)Pays de livraison:Monde entierDescription:For height adjustment of the contact surfaces, for flush mounting of panelsMatériau:Plastique PCTip:Compatible Vario Clamping Blocks see 094523M6, 094522M6CS and 094524M6

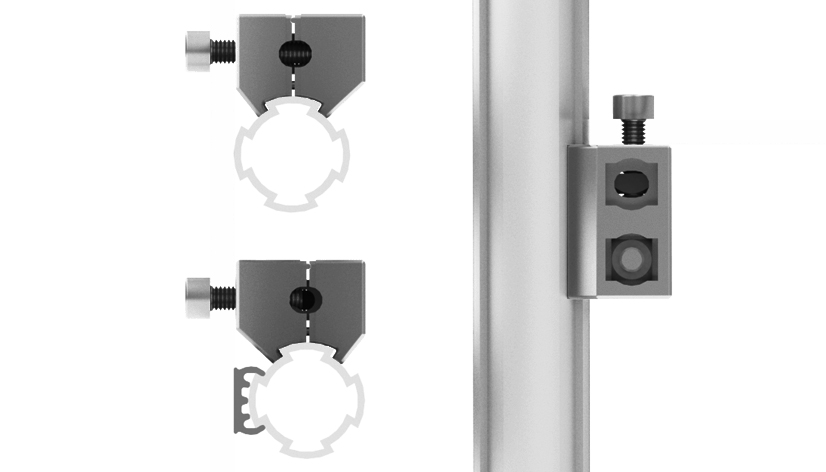

Vario bloc D28 (Kit)
Couleur:Block : noirPays de livraison:Monde entierDescription:Pour fixer de manière sure des panneaux sur profilés tubulaires d20mm ; en option : Montage sans vis avec clipMaterial:Block: Plastic PA, carbon fiber reinforced Screws and Nut: SteelKit:1 vario block AL - 2-part, 1 vis DIN EN ISO 7049 (DIN 7981) - 4.2 x 9.5, 2 vis DIN EN ISO 4762 (DIN 912) - M6 x 16, 1 Ecrou carré DIN 557 - M6Options:Autres couleurs sur demandeEtat de surface:Vis et écrou : zinguéTip:Compatible Clip clamp see 09452RA20
Cross Connector D28 (Set)
Pays de livraison:Monde entierDescription:Pour assembler deux profilés tubulaires Ø28mm croisés; kit complètement pré-assembléMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierKit:Connecteur croisé D28 en 2 parties, 1 vis DIN EN ISO 4762 (DIN 912) - M6 x 30, 1 écrou auto-freiné DIN EN ISO 10511 (DIN 985) - M6Etat de surface:Connecteur : brut Kit d'assemblage : zingué
T-Connector D28 - Slot 10 (Set)
Pays de livraison:Monde entierDescription:Pour connecter un profilé tubulaire Ø 28 mm sur une rainure 10mm de profilé aluminumMatériau:Connecteur : fonderie d'aluminium Cache : plastique PA Kit d'assemblage : acierKit:1 connecteur en T, D28, R10, 1 cache, 1 vis auto-taraudeuse S8 x 25, Torx T40, 1 écrou à embase M8, 1 vis tête marteau - écrou 10 - M8 x 20Etat de surface:Connecteur : brut Cache : noir Kit d'assemblage : zingué
Crochet AL D28
Kit d'assemblage:5 vis auto-perçeuse DIN EN ISO 15481 (DIN 7504) - 3.9 x 16Pays de livraison:Monde entierDescription:Pour le montage de rails à galets AL sur des profilés structurels tubulaires Ø 28 mm, empêchant les inserts de glisserMatériau:AcierOptions:Autres surfaces, autres couleurs sur demandeEtat de surface:Zingué

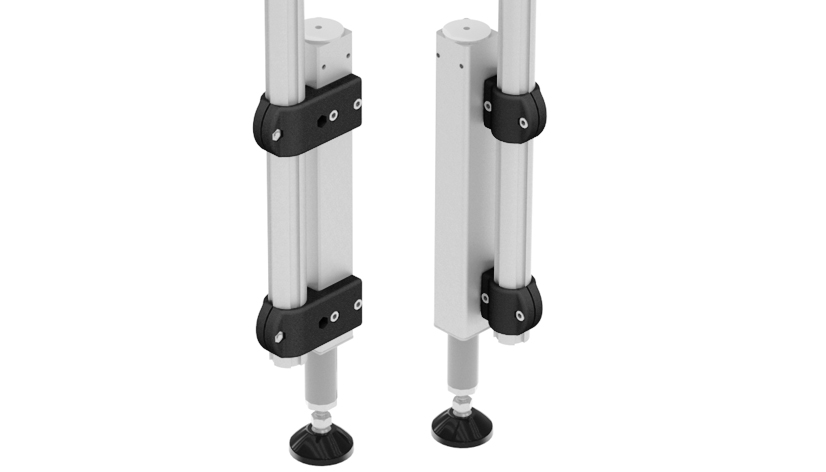

Mounting Clamp D28 (Set)
Color:Mounting clamp: BlackPays de livraison:Monde entierDescription:Pour connecter latéralement un profilé tubulaire Ø 28mm, entraxe des trous compatible avec vérins de levage Ergoswiss®Matériau:Connecteur : fonderie zamac Kit d'assemblage : acierKit:Bride de montage D28 en 2 parties, 2 vis DIN EN ISO 4762 (DIN 912) - M5 x 16, 2 vis DIN EN ISO 4762 (DIN 912) - M5 x 10, 2 écrous DIN EN ISO 4032 (DIN 934) - M5Etat de surface:Clip de Montage : peint. poudre Kit d'assemblage : zingué
Outer Ball Butt Connector D28 (Set)
Pays de livraison:Monde entierDescription:To connect two tubular frame profiles with Ø 28 mm outer diameter at variable angles, with pre-centering; completely pre-assembled setMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierKit:4 Connecteur rotule bout-pince D28, 2 vis DIN EN ISO 4762 (DIN 912) - M6 x 25, 2 écrou auto-freinés DIN EN ISO 10511 (DIN 985) - M6Etat de surface:Connecteur : brut Kit d'assemblage : zingué
Outer Ball Connector D28 (Set)
Pays de livraison:Monde entierDescription:To connect two tubular frame profiles with Ø 28 mm outer diameter at variable angles, with pre-centering; completely pre-assembled setMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierKit:4 Connecteur rotule bout-pince D28, 2 vis DIN EN ISO 4762 (DIN 912) - M6 x 25, 2 écrou auto-freinés DIN EN ISO 10511 (DIN 985) - M6Etat de surface:Connecteur : brut Kit d'assemblage : zingué
Inner T-Connector D28 (Set)
Pays de livraison:Monde entierDescription:Pour connecter deux profilés tubulaires Ø28mm à angle droitMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierSet:2 components for inner T-connector D28, 1 screw DIN EN ISO 4762 (DIN 912) - M6 x 20, 1 self-locking nut DIN EN ISO 10511 (DIN 985) - M6Etat de surface:Connecteur : brut Kit d'assemblage : zingué
Crochet XST D28
Pays de livraison:Monde entierDescription:Pour le montage des rails à galets XST et des rails de guidage XST centraux sur des profilés structurels tubulaires avec un diamètre externe de 28 mm, empêchant les inserts de glisserMatériau:AcierOptions:Autres surfaces, autres couleurs sur demandeEtat de surface:Zingué
Connecteur 90° D28 (KIt)
Pays de livraison:Monde entierDescription:Pour connecter deux profilés tubulaires Ø28mm à angle droitMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierSet:2 components for outer T-connector D28, 1 screw DIN EN ISO 4762 (DIN 912) - M6 x 25, 1 self-locking nut DIN EN ISO 10511 (DIN 985) - M6Etat de surface:Connecteur : brut Kit d'assemblage : zingué

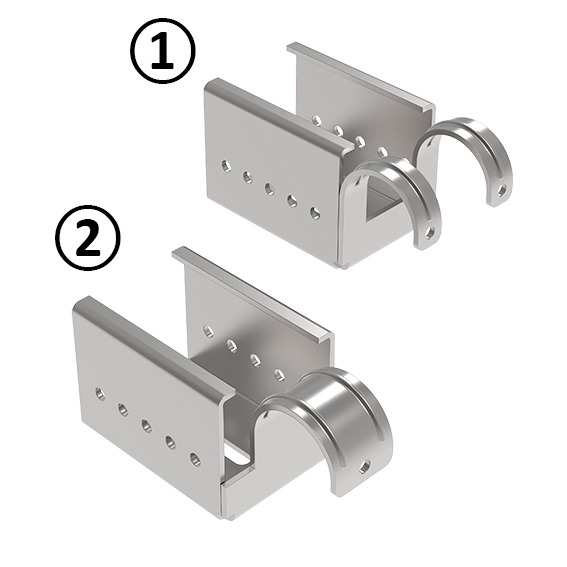

Crochet réglable AL D28
Kit d'assemblage 1:5 vis auto-perçeuse DIN EN ISO 15481 (DIN 7504) - 3.9 x 16Kit d'assemblage 2:6 vis auto-perçeuse DIN EN ISO 15481 (DIN 7504) - 3.9 x 16Pays de livraison:Monde entierDescription:Transition entre rails à galets d'inclinaisons différentes, adapté à rail à galets AL à différents angles sur un profil tubulaire Ø 28 mm, empêchant les inserts de glisserMatériau:AcierOptions:Autres surfaces, autres couleurs sur demandeEtat de surface:Zingué

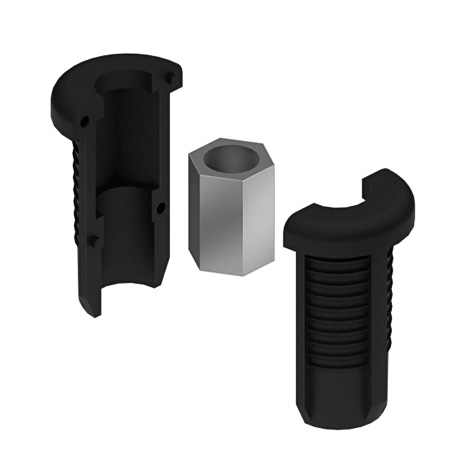

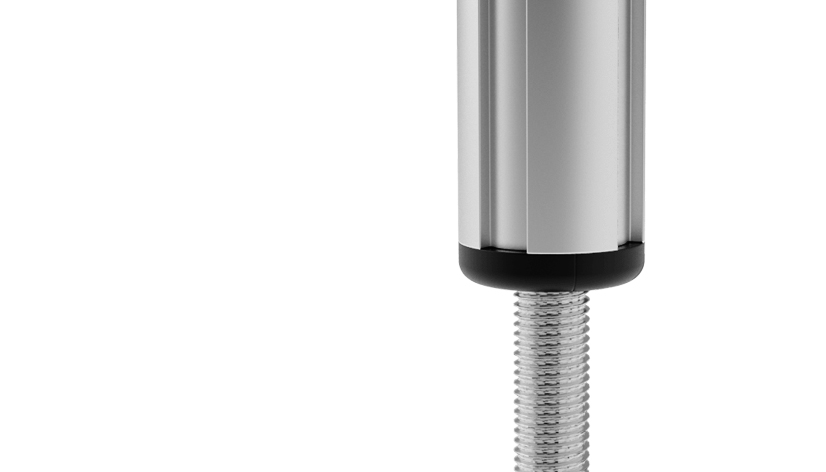

Insert taraudé D28L (Kit)
Couleur:Douille : noirPays de livraison:Monde entierDescription:Pour fixer pieds de nivellement ou roulettes pivotantes au bout de profilés tubulaires Ø28mmMaterial:Sleeve: Plastic PA, carbon fiber reinforced Long nut: SteelSet 1:1 sleeve, two-part 1 long nut M8Kit 2:1 douille, deux parties, 1 écrou long M12Etat de surface:Ecrou long : zingué
Support inclinable XST D28
Pays de livraison:Monde entierDescription:Transition entre les rails à galets à inclinaison variable, pour le montage des rails à galets XST et des rails de guidage XST centraux, à différents angles, sur des profilés structurels tubulaires d’un diamètre externe de 28 mm, empêchant les inserts de glisserFixation:Avec 3 ou 4 vis auto-perçeuse DIN EN ISO 15481 (DIN 7504) - 3.9 x 16Matériau:AcierOptions:Autres surfaces, autres couleurs sur demandeEtat de surface:Zingué

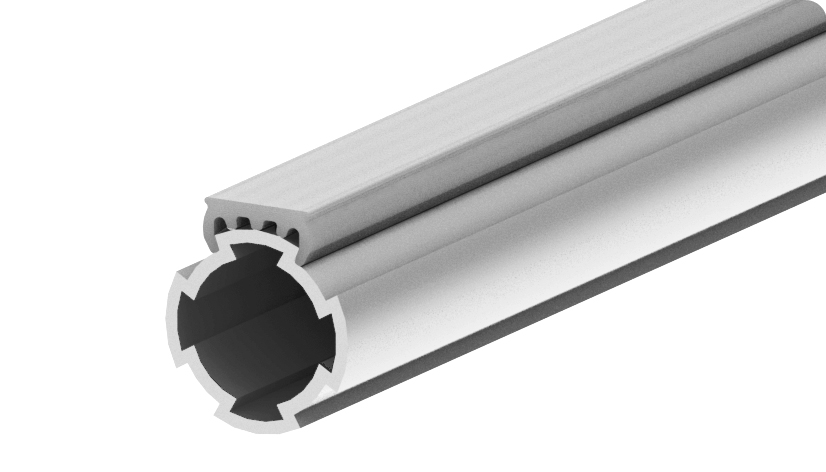

Rail de glissement D28
Couleur:GrisPays de livraison:Monde entierDescription:Pour construire simplement un rail de glissement par clippage sur structure tubulaireØ 28 mm; applicable aussi comme bande support pour le montage d epanneaux avec vario block AL D28Matériau:Plastique PVC-UInformation:Vario block compatible voir 094AD28

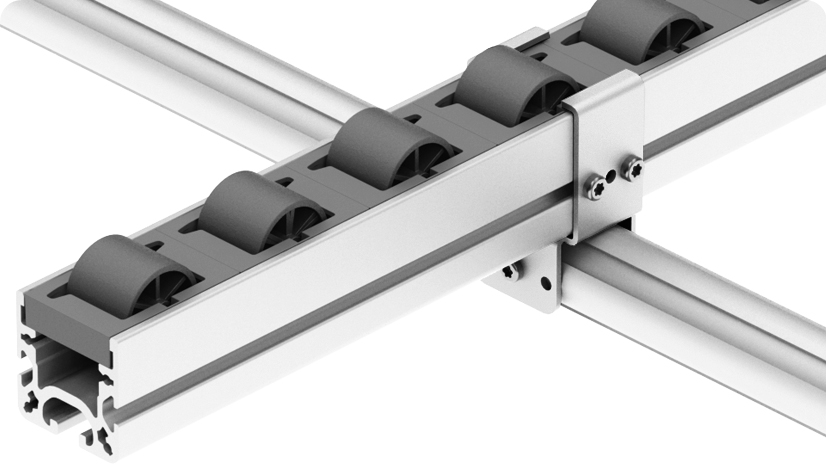

Support rail AL sur D28
Kit d'assemblage:6 vis auto-perçeuse DIN EN ISO 15481 (DIN 7504) - 3.9 x 16Pays de livraison:Monde entierDescription:Pour monter et supporter un rail a galets AL sur un profilé tubulaire ⌀28 mm croiséMatériau:AcierOptions:Autres surfaces, autres couleurs sur demandeEtat de surface:Zingué
Plaque d'adaptation D28 (Kit)
Pays de livraison:Monde entierDescription:Pour connecter un profilé tubulaire d28 sur un profilé avec rainurefiles R8 ou 10Fixation:Avec vis tête bombée DIN EN ISO 7380 (DIN 34805) - M8Matériau:Plaque d'adaptation : fonderie d'aluminium Clavette : fonderie zamacKit:1 plaque d'adaptation, 2 pions de centrage pour R8 et R10Etat de surface:BruteInformation:Connecteur compatible voir 099RV2890LS01, 099RV28KS01, 099RV2845S01 - 099RV2890QS01 *insert fileté pour réduction du Ø 10.2 mm central en trou taraudé M8 voir 09308801
Parallel Clamp D28 (Set)
Pays de livraison:Monde entierDescription:Pour montage parallele d'un tube ou profilé alu tubulaire à un profilé tubulaire Ø 28mm; avec pré-centrage; kit complètement pré-assembléMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierKit:Connecteur bride parallèle D28 en 2 parties, 1 vis DIN EN ISO 4762 (DIN 912) - M6 x 25, 1 écrou auto-freiné DIN EN ISO 10511 (DIN 985) - M6Etat de surface:Connecteur : brut Kit d'assemblage : zingué

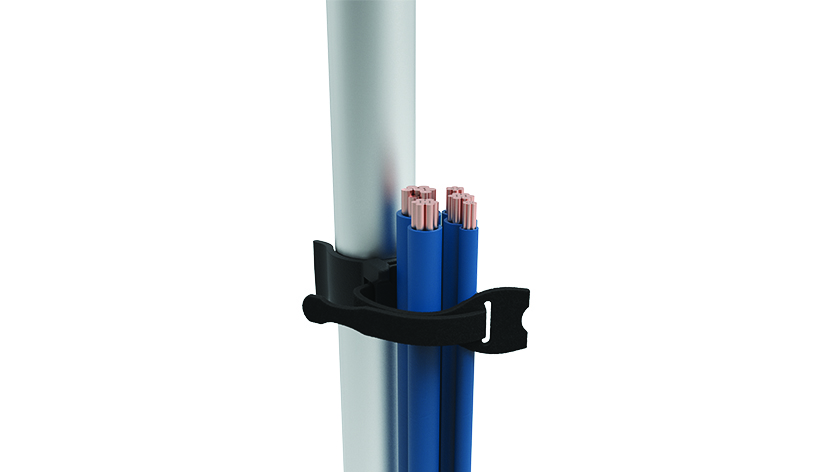

Velcro® strap for Cross Cable Binder Block D28
Couleur:NoirPays de livraison:Monde entierDescription:To fasten cables and tubes parallel to the slotMaterial:Velcro® strap: Plastic PE (hook), Plastic PA (loop)Tip:Compatible Cross Cable Binder Block D28 see 093291
Inner Ball Butt Connector D28 (Set)
Pays de livraison:Monde entierDescription:To connect two tubular frame profiles with Ø 28 mm outer diameter at variable angles, with pre-centering; completely pre-assembled setMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierSet:4 components for inner ball butt connector D28, 2 screws DIN EN ISO 4762 (DIN 912) - M6 x 20, 2 self-locking nuts DIN EN ISO 10511 (DIN 985) - M6Etat de surface:Connecteur : brut Kit d'assemblage : zingué
Support câbles bidirectionnel D28 Universel
Couleur:NoirPays de livraison:Monde entierDescription:To fix cables along and across aluminum profiles; can be clipped on the tubular frame profileMatériau:Plastique PA, renforcé fibre de carbone
Pièce d'adaptation D28 - 40 M8 (Kit)
Color:Adapter piece: Alu color Centering plate: Alu colorPays de livraison:Monde entierDescription:To connect a tubular frame profile with Ø 28 mm outer diameter with a slot 10 aluminum profile; Adapter piece can be attached lateral or on the face of the profile; if attached on the front face, the core hole of the respective profile must be M8 threaded (min. 20 mm deep)Material:Adapter piece: Alu die-cast Centering plate: Alu die-cast Screws: Steel Washer: Steel T-slot nut: SteelSet:1 adapter piece 1 centering plate 1 screw DIN EN ISO 4762 (DIN 912) - M8 x 25 (for T-slot nut) 1 screw DIN EN ISO 4762 (DIN 912) - M8 x 30 (for core hole) 1 washer 8-FSt 1 T-slot nut - slot 10 - M8Surface:Adapter piece: Laquered Centering plate: Laquered Screws: Zinc plated Washer: Zinc plated T-slot nut: Zinc platedInformation:Insert fileté pour réduction du Ø 10.2mm central en M8 voir 09308801
Support intermédiare XST D28
Kit d'assemblage:2 vis autoperceuses DIN EN ISO 15481 (DIN 7504) – 3,9 x 16Pays de livraison:Monde entierDescription:Pour monter et soutenir un rail à galets XST ou un rail de stationnement XST central sur un profilé structurel tubulaire transversal d’un diamètre externe de 28 mmMatériau:AcierOptions:Autres surfaces, autres couleurs sur demandeEtat de surface:Zingué

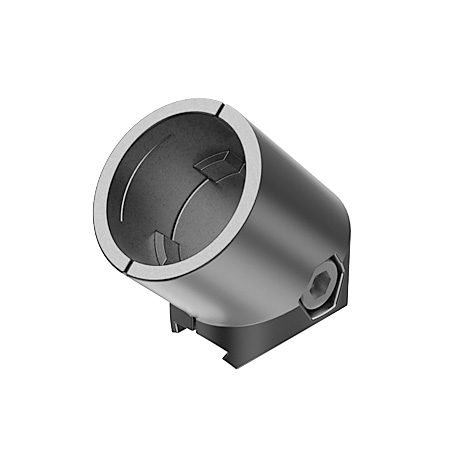

Angle Connector D28, 45° (Set)
Pays de livraison:Monde entierDescription:Pour connecter deux profilés tubulaires Ø28mm à 45°; avec pre-centrage; kit completement pré-assembléMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierKit:Connecteur à 45° D28 en 2 parties, 1 vis DIN EN ISO 4762 (DIN 912) - M6 x 25, 1 écrou auto-freiné DIN EN ISO 10511 (DIN 985) - M6Etat de surface:Connecteur : brut Kit d'assemblage : zingué
