Connecteur d'angle avec passage de câbles (Kit)
Breveté : Connecteurs d’angle FATH avec passage de câbles pour un acheminement en toute sécurité des câbles à travers les connecteurs pour profilé
Une innovation FATH LAB : Les connecteurs d’angle brevetés pour profilés en aluminium permettent un acheminement ordonné et sécurisé des câbles directement à travers le connecteur pour profilé. Les connecteurs d’angle FATH avec passage de câbles sont conçus pour permettre le passage de câbles délicats à l’intérieur des connecteurs. Avec ce composant astucieux, vous pouvez mettre en œuvre une alimentation de puissance directement dans la rainure.
Connecteurs d’angle FATH avec passage de câbles en alliage de zinc haute résistance. Ils sont disponibles pour profilé 40 / rainure 8 et profilé 45 / rainure 10, pour assemblage de profilés 2D et 3D.
Des caches en plastique gris assortis sont inclus avec toutes les versions du connecteur d’angle FATH avec passage de câbles 2D et 3D. Il suffit de le placer sur le connecteur, de l’enfoncer et c’est tout ! Cela signifie que vos constructions de profilés intégrants des câbles sont ainsi protégées contre le chaos des câbles et les dommages causés par des influences extérieures. Le kit d’assemblage est également compris dans la livraison.
POINTS FORTS
- Acheminement ordonné des câbles directement à travers le connecteur d’angle
- Disponible pour les assemblages de profilés 2D et 3D
- Passage adapté pour jusqu’à six câbles
- Cache et kit d’assemblage inclus
- Complément idéal à l’éclairage pour rainure FATH
Encoches pour six câbles maximum
Les connecteurs d’angle FATH sont fournis avec des cônes et des évidements plus grands en dessous. Simply insert the cable into the recess through the taper, pull it through the connector and route it into the other levels of the aluminum profile structure. Le connecteur d’angle FATH avec passage de câble pour profilé 40 / rainure 8 offre de la place pour au moins quatre câbles, chacun ayant un diamètre maximal de 5 mm. Possibilité d'intégrer jusqu’à quatre câbles avec un diamètre maximal de 6 mm dans la version pour profilé 45 / rainure 10.
Le duo parfait : Éclairage pour rainure et connecteurs d’angle FATH avec passage de câbles
Ce connecteur d’angle est le complément idéal de l’éclairage pour rainure FATH – une innovation FATH LAB qui permet un tout nouveau type d’éclairage directement dans la rainure et avec une classe de protection IP68 ! Cela vous permet de fournir un éclairage sur la table de travail et le site d’assemblage et partout où cela est nécessaire sur la structure du profilé. Un câble spécial avec connecteur miniature a été développé pour l’alimentation en puissance de l’éclairage pour rainure FATH et permet de faire passer le câble directement dans la rainure. Si l’éclairage pour rainure FATH est utilisé en combinaison avec les connecteurs d’angle FATH avec passage de câbles, vous pouvez loger les câbles miniatures de manière sécurisée et ordonnée dans la rainure et les guider directement à travers le connecteur d’angle du profilé. Tous les types d’installation sont conçus pour une installation fixe des modules afin de garantir un fonctionnement sûr.
RECHERCHEZ-VOUS ÉGALEMENT DES CACHES RAINURE POUR UNE FINITION ESTHÉTIQUE ?
Vous trouverez ici toutes les options pour différents types de profilés, tailles de rainures en T, dans de nombreuses couleurs et également variantes ESD.
Versions
Connecteur d’angle FATH avec passage de câble 2D
Connexion pour structures en profilé bidimensionnelles à angle droit.
Connecteur d’angle FATH avec passage de câble 3D
Connexion pour structures en profilé tridimensionnelles rectangulaires.

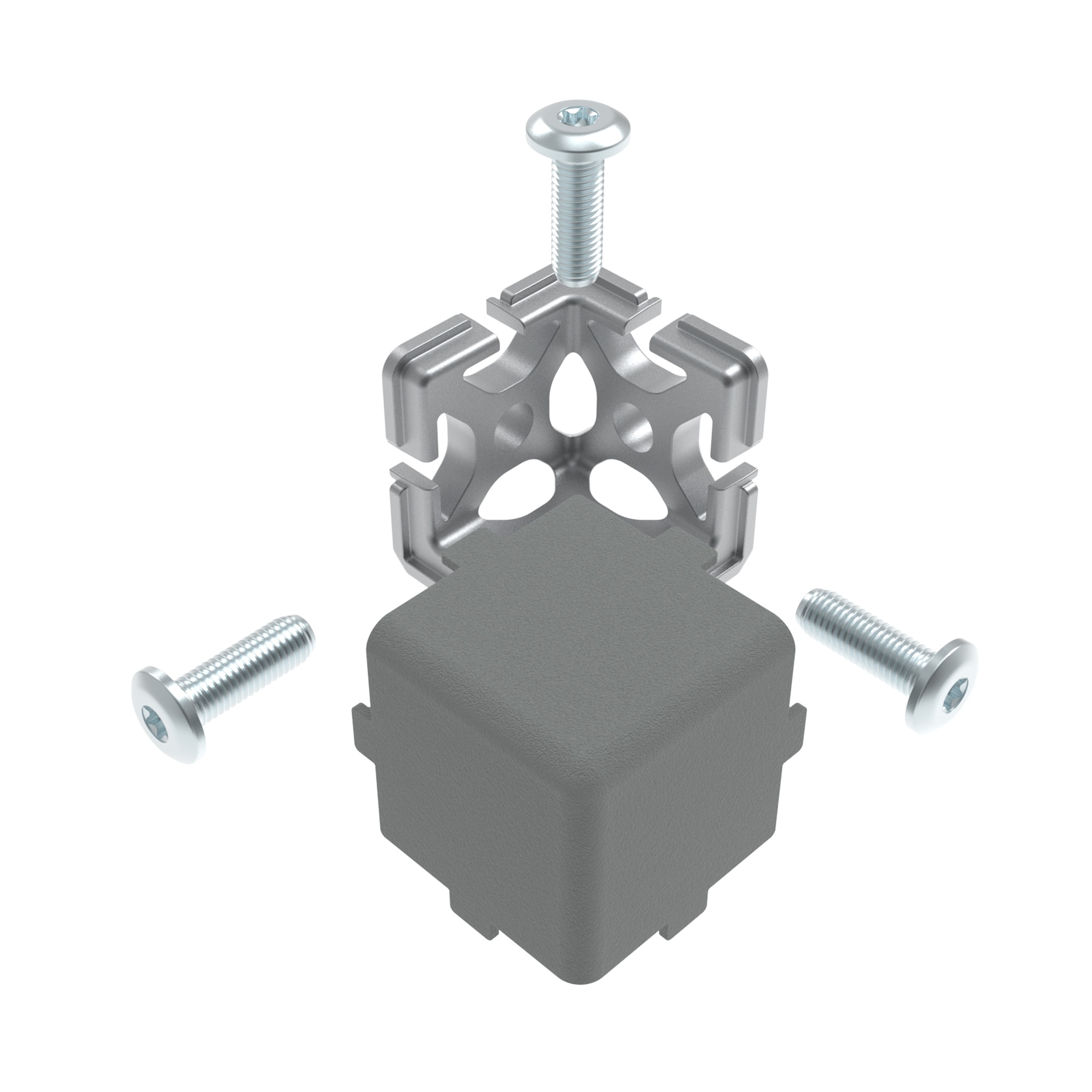

Couleur:Cache : gris ≈ RAL 7042Pays de livraison:Monde entierDescription:To connect three aluminum profiles at right angles, with opening in slot geometry for passage of cables; With cover cap to cover the open side of the corner connectorMaterial:Corner connector: Zinc die-cast Cover cap: Plastic PA, glass ball reinforced Self forming screw: SteelSet:1 corner connector 40, 3D with cable passage 1 cover cap 3 self forming screws - S7 x 22Options:Autres matières, autres surfaces, autres couleurs sur demandeSurface:Corner connector: Zinc plated Self forming screw: Zinc platedTip:The maximum number of cables which can be passed through the opening in the slot geometry depends on the outer cable diameter: Max. 6 cabels with an outer diameter of 3 mm Max. 4 cabels with an outer diameter of 4 mm Max. 3 cabels with an outer diameter of 5 mm Max. 2 cabels with an outer diameter of 6 mm

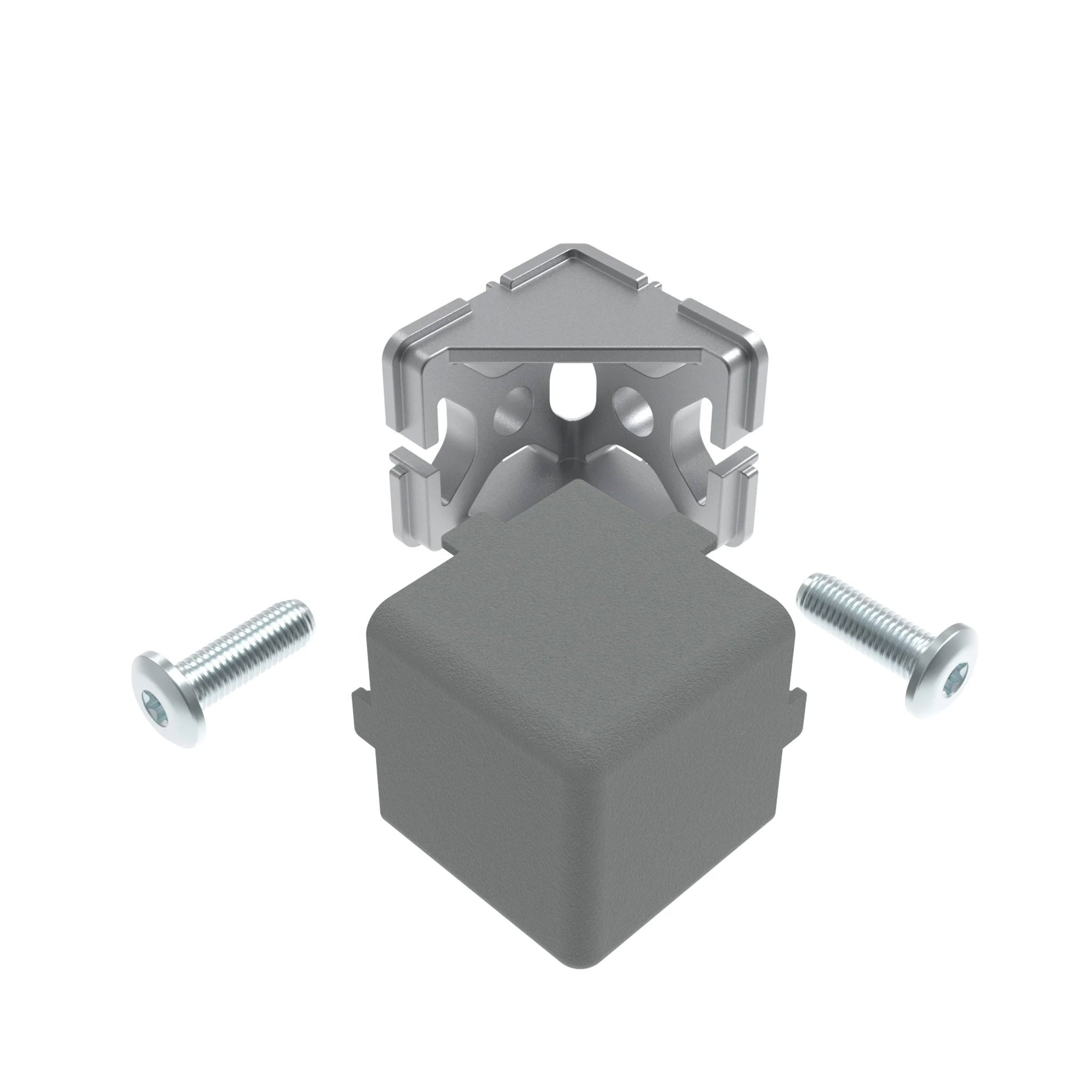

Couleur:Cache : gris ≈ RAL 7042Pays de livraison:Monde entierDescription:To connect two aluminum profiles at right angles, with opening in slot geometry for passage of cables; With cover cap to cover the open side of the corner connectorMaterial:Corner connector: Zinc die-cast Cover cap: Plastic PA, glass ball reinforced Self forming screw: SteelSet:1 corner connector 40, 2D with cable passage 1 cover cap 2 self forming screws - S7 x 22Options:Autres matières, autres surfaces, autres couleurs sur demandeSurface:Corner connector: Zinc plated Self forming screw: Zinc platedTip:The maximum number of cables which can be passed through the opening in the slot geometry depends on the outer cable diameter: Max. 6 cabels with an outer diameter of 3 mm Max. 4 cabels with an outer diameter of 4 mm Max. 3 cabels with an outer diameter of 5 mm Max. 2 cabels with an outer diameter of 6 mm

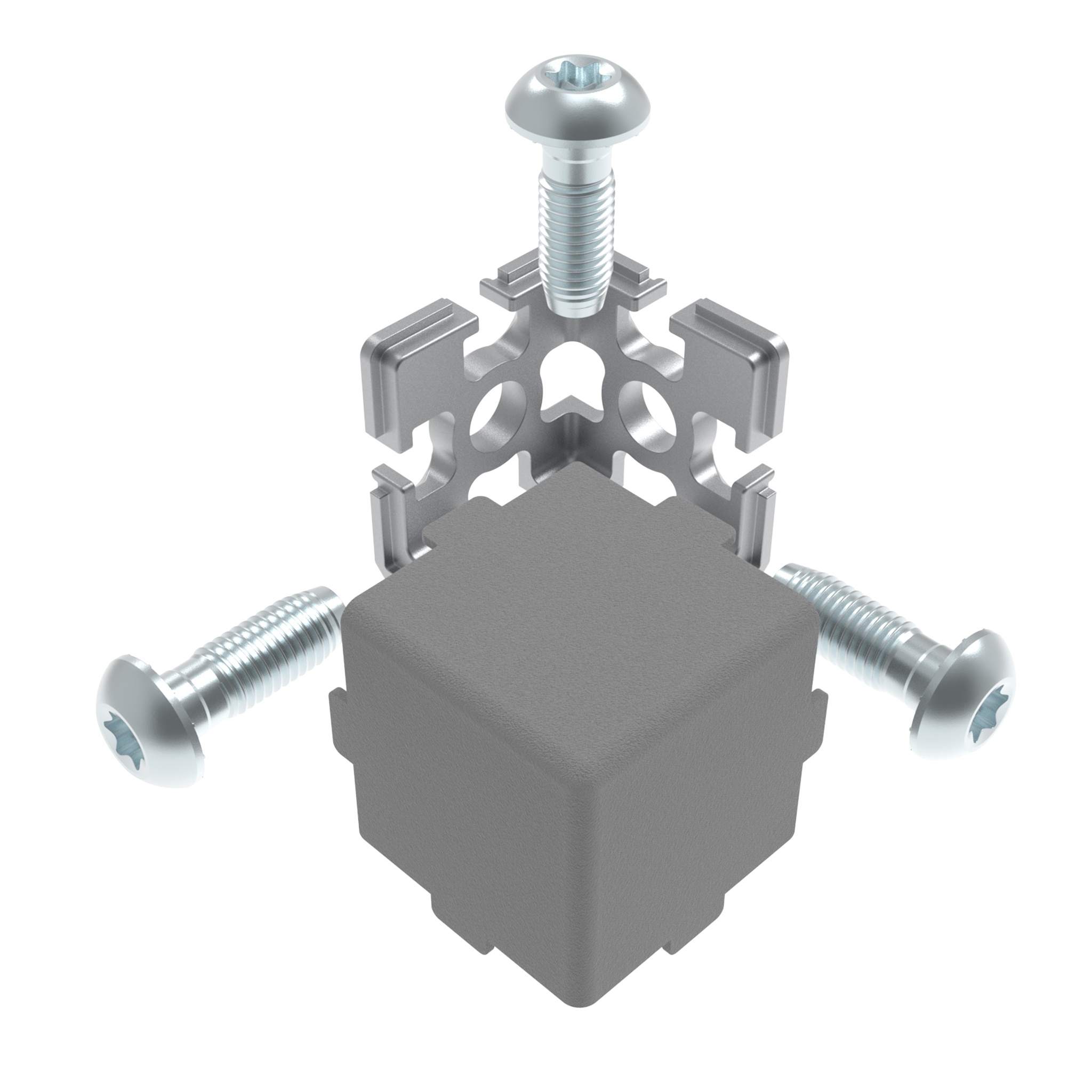

Color:Cover cap: gray ≈ RAL 7004Pays de livraison:Monde entierDescription:To connect three aluminum profiles at right angles, with opening in slot geometry for passage of cables; With cover cap to cover the open side of the corner connectorMaterial:Corner connector: Zinc die-cast Cover cap: Plastic PA, glass ball reinforced Self forming screw: SteelSet:1 corner connector 45, 3D with cable passage 1 cover cap 3 self forming screws - S12 x 30Options:Autres matières, autres surfaces, autres couleurs sur demandeSurface:Corner connector: Zinc plated Self forming screw: Zinc platedTip:The maximum number of cables which can be passed through the opening in the slot geometry depends on the outer cable diameter: Max. 6 cabels with an outer diameter of 3 mm Max. 4 cabels with an outer diameter of 4 mm Max. 3 cabels with an outer diameter of 5 mm Max. 2 cabels with an outer diameter of 6 mm

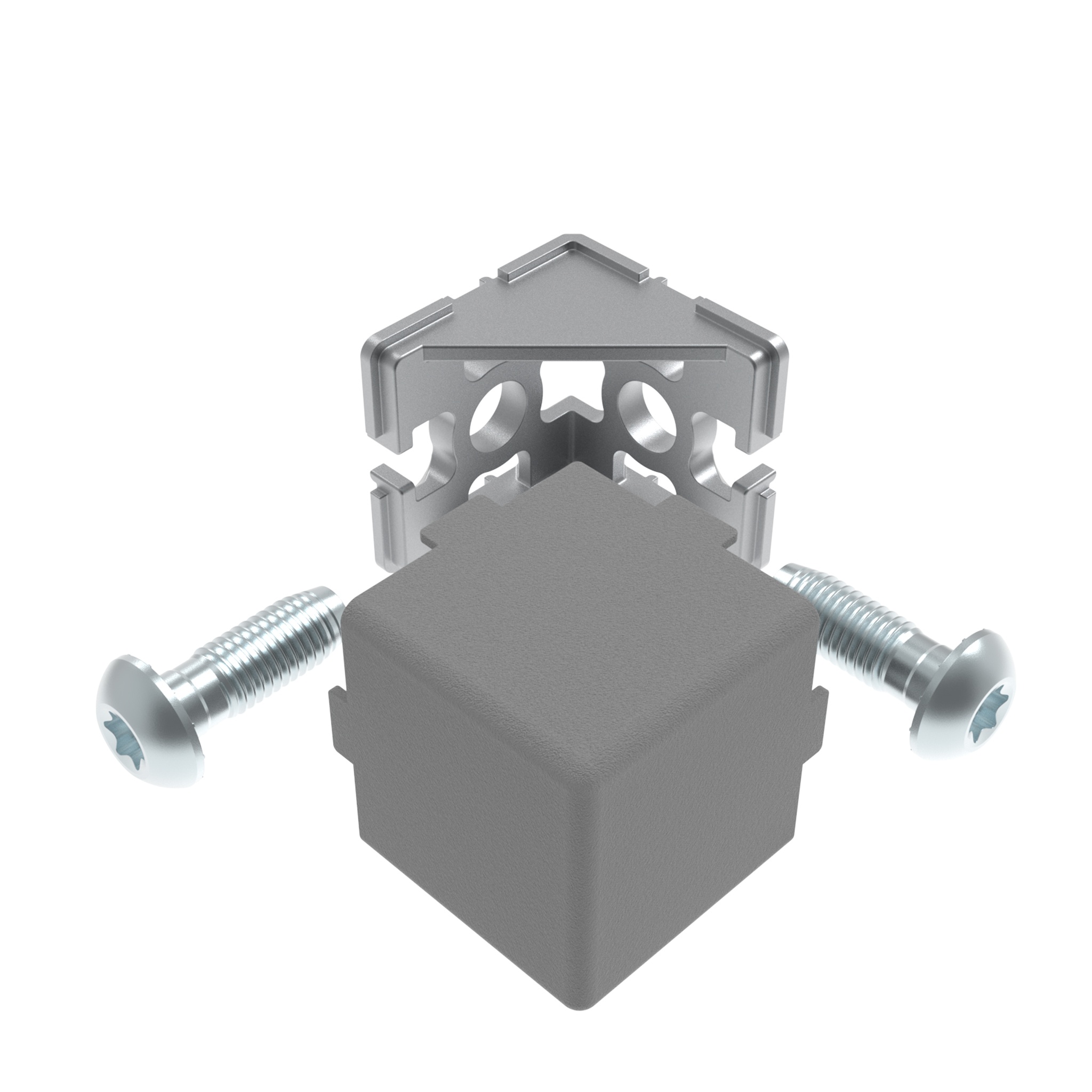

Color:Cover cap: gray ≈ RAL 7004Pays de livraison:Monde entierDescription:To connect two aluminum profiles at right angles, with opening in slot geometry for passage of cables; With cover cap to cover the open side of the corner connectorMaterial:Corner connector: Zinc die-cast Cover cap: Plastic PA, glass ball reinforced Self forming screw: SteelSet:1 corner connector 45, 2D with cable passage 1 cover cap 2 self forming screws - S12 x 30Options:Autres matières, autres surfaces, autres couleurs sur demandeSurface:Corner connector: Zinc plated Self forming screw: Zinc platedTip:The maximum number of cables which can be passed through the opening in the slot geometry depends on the outer cable diameter: Max. 6 cabels with an outer diameter of 3 mm Max. 4 cabels with an outer diameter of 4 mm Max. 3 cabels with an outer diameter of 5 mm Max. 2 cabels with an outer diameter of 6 mm
