Pièce d'adaptation D30, R8

Ignorer la galerie d'images
Nouveau

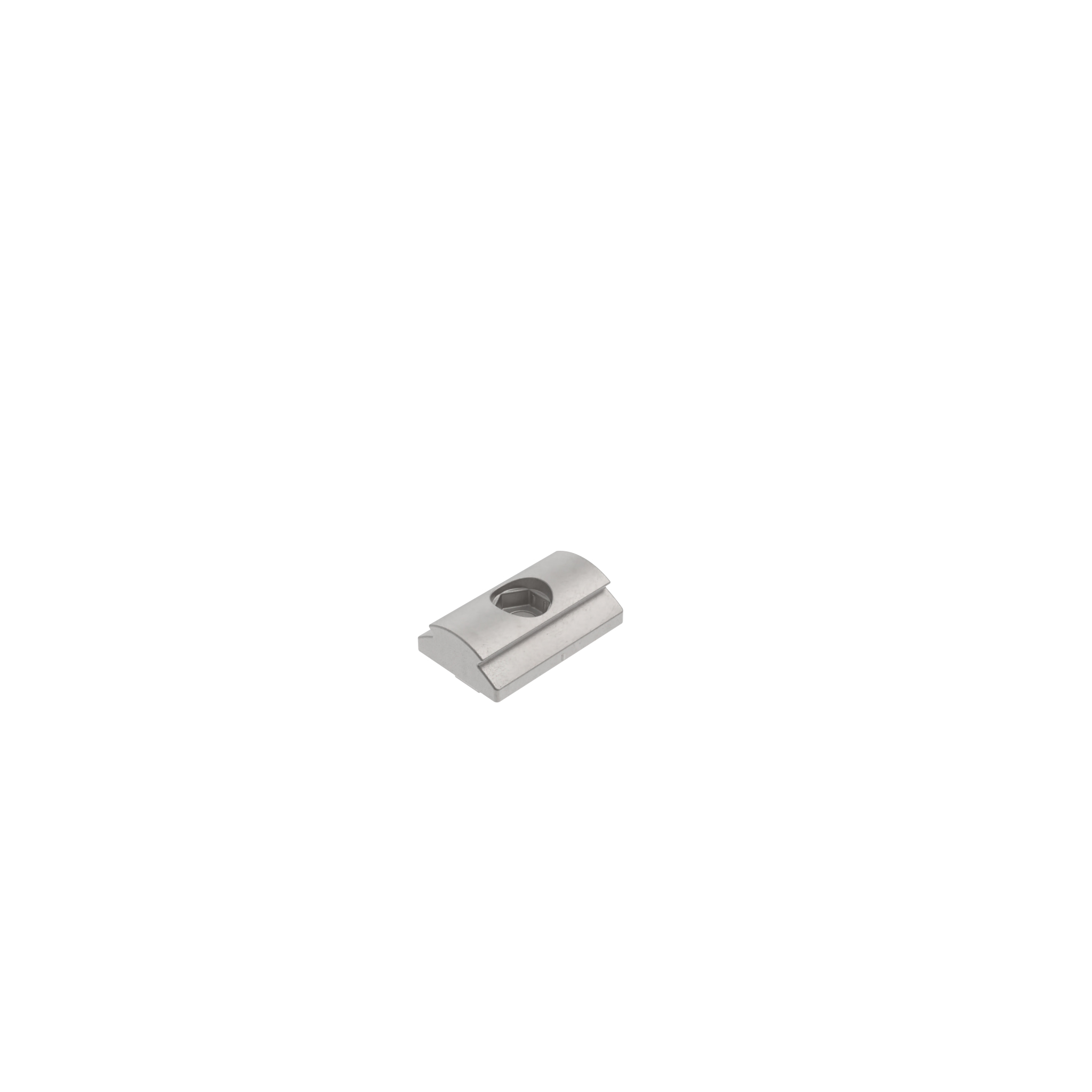

Pièce d'adaptation D30, R8 099RVAS08S01 – image du produit
Pièce d'adaptation D30, R8 – image du produit

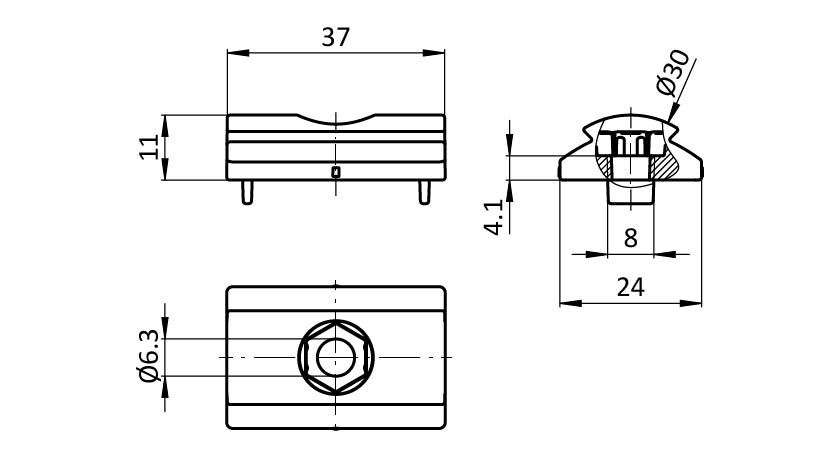

Pièce d'adaptation D30, R8 – plan technique

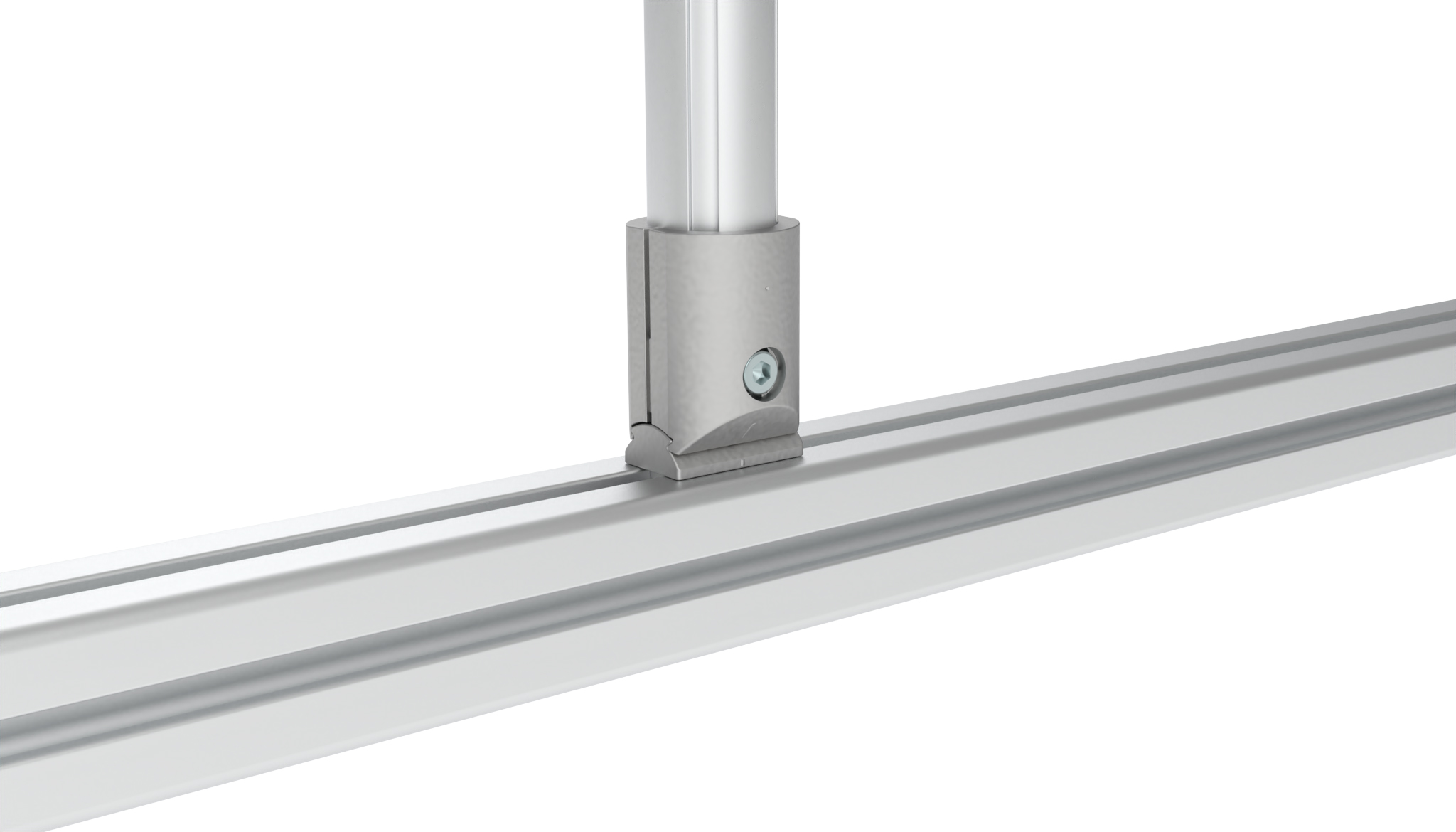

Pièce d'adaptation D30, R8 – exemple d'application
Pièce d'adaptation D30, R8 099RVAS08S01 – image du produit
Pièce d'adaptation D30, R8 – image du produit
Pièce d'adaptation D30, R8 – plan technique
Pièce d'adaptation D30, R8 – exemple d'application

0,00 €

Profilé
Réf. produit : 099RVAS08S01
Conditionnement: 10 pièces

Informations sur le produit "Pièce d'adaptation D30, R8"

Color:
V_Plain

Pays de livraison:
Monde entier

Description:
Pour connecter un profilé tubulaire sur un profilé avec rainurefiles R8

Matériau:
Fonderie d'aluminium

Tip:
Compatible Outer Ball Connector D30 (Set) see 099RV30KS01
Compatible Outer T-Connector D30 (Set) see 099RV3090LS01
Compatible Cross Ball Connector D30 (Set) see 099RV30KS04
Compatible Cross Connector D30 (Set) see 099RV30XS01
Compatible Parallel Connector D30 (Set) see 099RV30PS02
Compatible Angle Connector 2D30 (Set) see 099RV3090QS01
Compatible Angle Connector D30, 45° (Set) see 099RV3045S01
Compatible T-slot Nut see 096006
Conditionnement: 10 pièces
Modèle: Pour profilés tubulaires de structure
Poids (g): 17.0
Code ERP: 200252

Variantes

Réf. produit Profilé CAO
099RVAS08S01
I

Téléchargements CAD

Portraits de produits

Connecteurs pour aluminium profilés tube rond

Connecteurs pour aluminium profilés tube rond

After only a short period of time the aluminum round tube systems D28 and D30 has proved successful for the construction of custom structures for workplaces, material shuttles, shelves, and flow racks. Planning and assembly are easy, due to the need for only a few standard parts and the built-in implantation of the Poka-Yoke principle.

To Product Portrait

Classification

Zolltarifnummer
73182900900
Code douanier exportation
73182900

Certificats

Certificat RoHS
Certificat REACH
Certificat POP
Certificat sur les minerais de conflit

Tags

Profile Type Profile Type I
Slot Size Slot 8
Modular Dimension Modular Dimension D30
Profile Form Round Tubular Profiles
Ignorer la galerie de produits

Accessoires adaptés

Outer Ball Connector D30 (Set) – image du produit
Outer Ball Connector D30 (Set)
ESD: ESD décharge électrostatique

Pays de livraison:Monde entierDescription:To connect two tubular frame profiles with Ø 30 mm outer diameter at variable angles, with pre-centering; completely pre-assembled setMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierSet:4 components for outer ball connector D30, 2 screws DIN EN ISO 4762 (DIN 912) - M6 x 28, 2 self-locking nuts DIN EN ISO 4032 (DIN 934) - M6Etat de surface:Kit d'assemblage : zinguéTip:Compatible Cover Cap for Tubular Frame Connectors D30 see 099RV30CC06

0,00 €
Outer T-Connector D30 (Set) – image du produit
Outer T-Connector D30 (Set)
ESD: ESD décharge électrostatique

Pays de livraison:Monde entierDescription:To connect two tubular frame profiles with Ø 30 mm outer diameter at right anglesMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierSet:2 components for outer T-connector D30, 1 screw DIN EN ISO 4762 (DIN 912) - M6 x 28, 1 self-locking nut DIN EN ISO 4032 (DIN 934) - M6Etat de surface:Kit d'assemblage : zinguéTip:Compatible Cover Cap for Tubular Frame Connectors D30 see 099RV30CC06

0,00 €
Cross Ball Connector D30 (Set) – image du produit
Cross Ball Connector D30 (Set)
ESD: ESD décharge électrostatique

Pays de livraison:Monde entierDescription:To cross connect two tubular frame profiles with Ø 30 mm outer diameter at variable angles, with pre-centering; completely pre-assembled setMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierSet:4 cross ball connector D30, 2 screws DIN EN ISO 4762 (DIN 912) - M6 x 28, 2 self-locking nuts DIN EN ISO 4032 (DIN 934) - M6Etat de surface:Kit d'assemblage : zinguéTip:Compatible Cover Cap for Tubular Frame Connectors D30 see 099RV30CC06

0,00 €

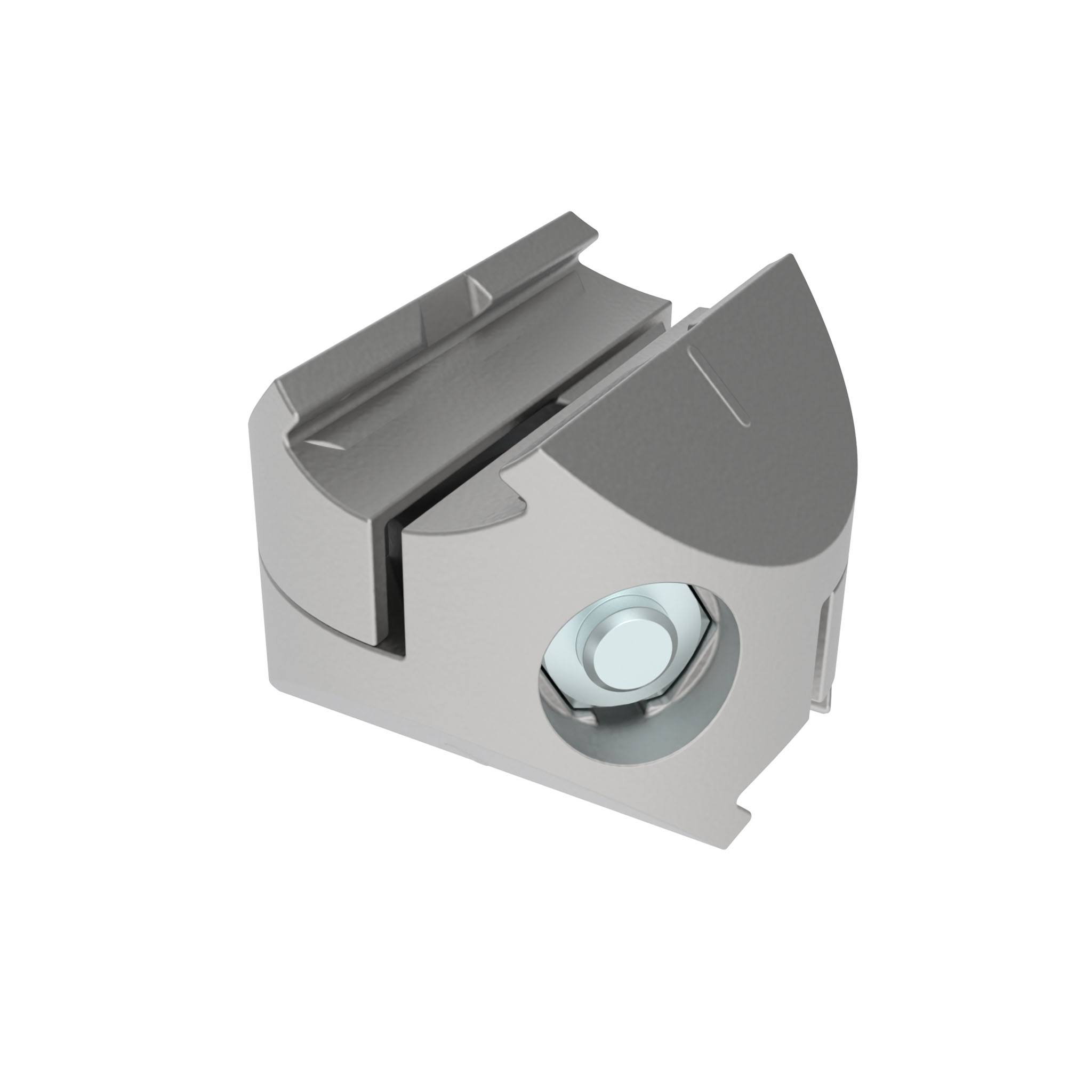

Cross Connector D30 (Set) – image du produit
Cross Connector D30 (Set)
ESD: ESD décharge électrostatique

Pays de livraison:Monde entierDescription:To cross connect two tubular frame profiles with Ø 30 mm outer diameter; Completely pre-assembled setMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierSet:2 components for cross connector D30, 1 screw DIN EN ISO 4762 (DIN 912) - M6 x 30, 1 self-locking nut DIN EN ISO 4032 (DIN 934) - M6Etat de surface:Kit d'assemblage : zinguéTip:Compatible Cover Cap for Tubular Frame Connectors D30 see 099RV30CC06

0,00 €
Parallel Connector D30 (Set) – image du produit
Parallel Connector D30 (Set)
ESD: ESD décharge électrostatique

Pays de livraison:Monde entierDescription:To parallelly connect two tubular frame profiles with Ø 30 mm outer diameter; with pre-centering; completely pre-assembled setMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierSet:2 components for parallel connector D30, 1 screw DIN EN ISO 4762 (DIN 912) - M6 x 20, 1 self-locking nut DIN EN ISO 4032 (DIN 934) - M6Etat de surface:Kit d'assemblage : zinguéTip:Compatible Cover Caps for Tubular Frame Connectors D30 see 099RV30CC07

0,00 €
Angle Connector 2D30 (Set) – image du produit
Angle Connector 2D30 (Set)
Profilé: I ESD: ESD décharge électrostatique

Pays de livraison:Monde entierDescription:To connect two tubular frame profiles with Ø 30 mm outer diameter at right angle; Completely pre-assembled setMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierSet:2 components for angle connector 2D30, 2 screws DIN EN ISO 4762 (DIN 912) - M6 x 14, 2 self-locking nuts DIN EN ISO 4032 (DIN 934) - M6Etat de surface:Kit d'assemblage : zinguéTip:Compatible Cover Cap for Tubular Frame Connectors D30 see 099RV30CC07

0,00 €
Angle Connector D30, 45° (Set) – image du produit
Angle Connector D30, 45° (Set)
ESD: ESD décharge électrostatique

Pays de livraison:Monde entierDescription:To connect two tubular frame profileswith Ø 30 mm outer diameterat 45°; with pre-centering; completely pre-assembled setMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierSet:2 components for angle connector D30, 45°, 1 screw DIN EN ISO 4762 (DIN 912) - M6 x 28, 1 self-locking nut DIN EN ISO 4032 (DIN 934) - M6Etat de surface:Kit d'assemblage : zinguéTip:Compatible Cover Cap for Tubular Frame Connectors D30 see 099RV30CC06

0,00 €
Nouveau

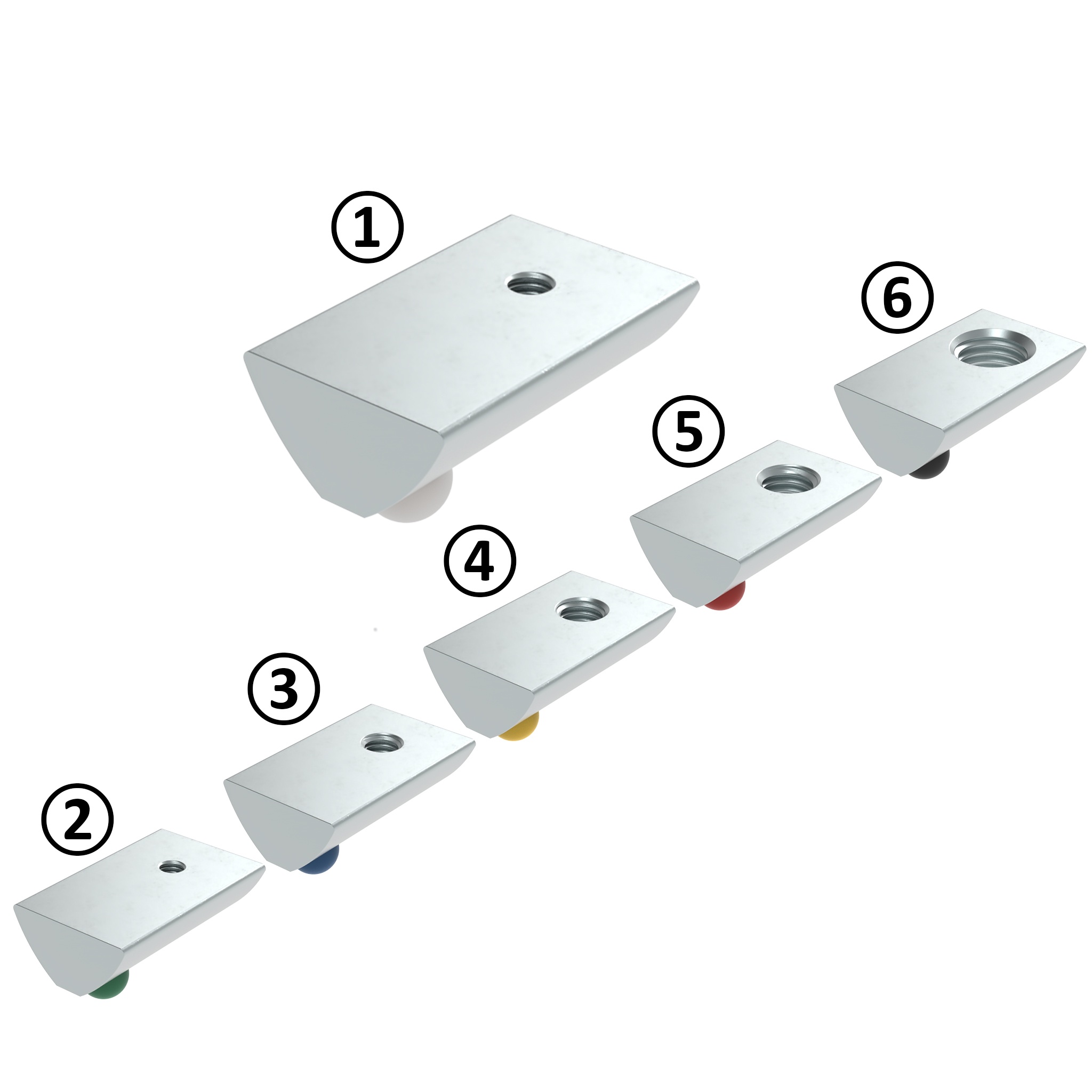

Ecrou basculant 13,7 x 7,0 mm avec bille sur ressort – image du produit, toutes les versions
Ecrou basculant 13,7 x 7,0 mm avec bille sur ressort
Matériel: Acier Profilé: I Fig.: ① ESD: - M: M6 Code couleur: -

Couleur:Bille version code couleur : jaune, rouge, bleu, vert, noirPays de livraison:Monde entier / Amérique du NordDescription:Ecrou basculant en T avec bille sur ressort Version avec code couleur pour identification visuelle de la taille du filetageMatériau:Ecrou pour rainure en T : acier / acier inox, Bille version standard : acier inox Bille version code couleur : plastique POM Ressort : acier ressortOptions:Décharge électrostatique ESD, différentes longueurs et filetages sur demandeEtat de surface:Ecrou pour rainure en T : zingué / brut Bille version standard : brut Ressort : brut
