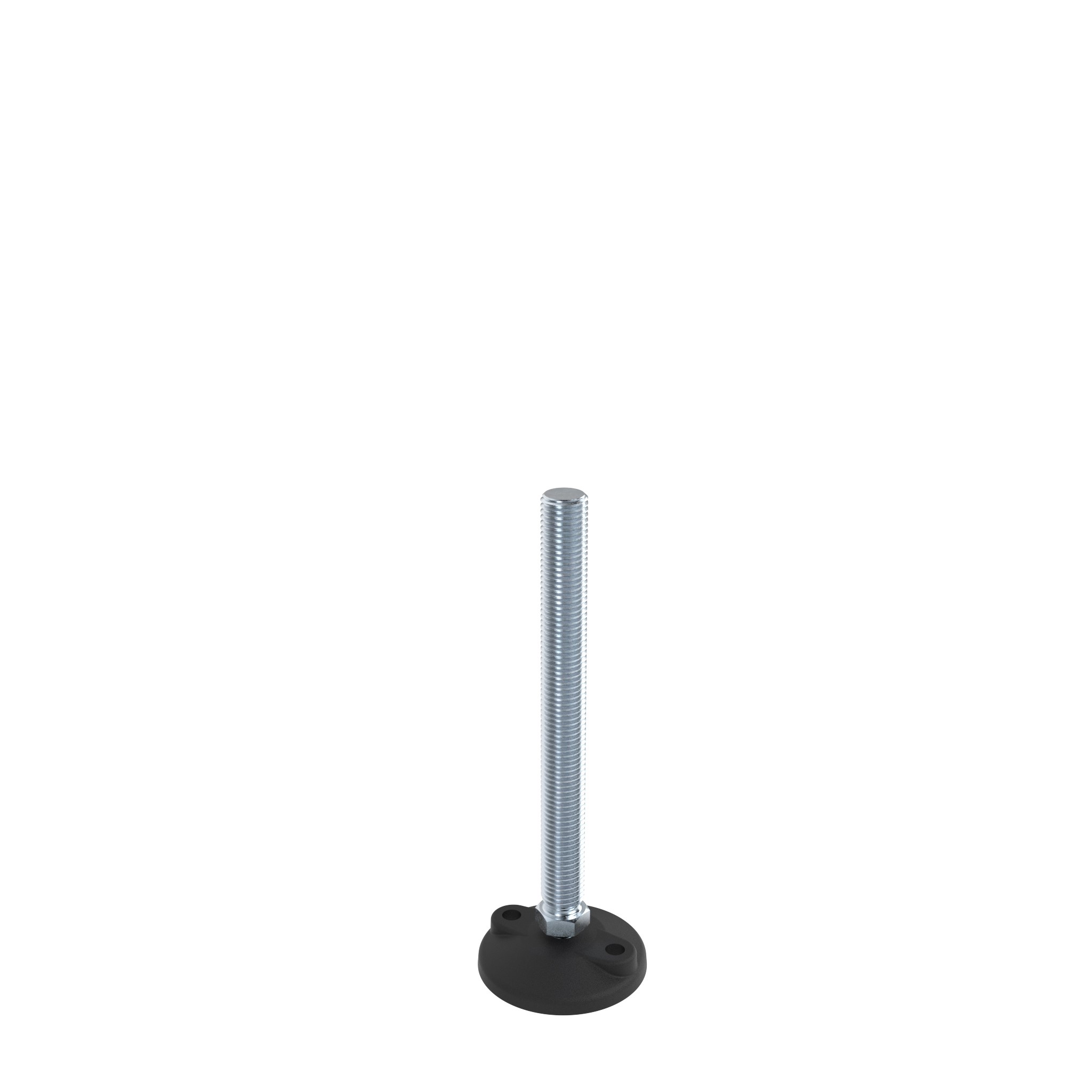

Pied rotule, PA / acier - Orifices de spitage - rotule 15

Informations sur le produit "Pied rotule, PA / acier - Orifices de spitage - rotule 15"

Couleur:
Embase : Noir

Pays de livraison:
Monde entier

Description:
Un pied à rotule qui peut être spité au sol

Matériau:
Embase : Plastique PA, renforcé de bille de verre
Tige filetée : Acier

Options:
Décharge électrostatique ESD, autres tailles, autres couleurs, patin anti-glisse collé sur demande
Autres longueurs et autres tailles sur demande

Etat de surface:
Tige filetée : Zingué

Information:
Écrou compatible, voir 4DIN439BM5M et suivants et 4DIN934M5M et suivants,
Patin anti-glisse compatible, voir 098DG030 et suivants, * trous de spitage fermés

Code PA:	107448
Code douanier exportation:	73269098
Conditionnement:	1 pièce
Modèle:	Plastique PA/acier, avec trous de spitage
Poids (g):	493.0
Rotule:	Débattement angulaire ±20°
Zolltarifnummer:	73269098900

Variantes

ID de produit	F (mm)	Version	D (mm)	LK (mm)	Embase	SW (mm)	Fmax (N)	M x L (mm)
9D080KB08080M	29.5	Sans Patin anti-glisse	79	55	80	14	3430	M8 x 80
9D080KB10070M	29.5	Sans Patin anti-glisse	79	55	80	14	4600	M10 x 70
9D080KB12066M	29.5	Sans Patin anti-glisse	79	55	80	14	7550	M12 x 66
9D080KB12100M	29.5	Sans Patin anti-glisse	79	55	80	14	7550	M12 x 100
9D080KB12125M	29.5	Sans Patin anti-glisse	79	55	80	14	7550	M12 x 125
9D080KB16066M	29.5	Sans Patin anti-glisse	79	55	80	17	8800	M16 x 66
9D080KB16100M	29.5	Sans Patin anti-glisse	79	55	80	17	8800	M16 x 100
9D080KB16150M	29.5	Sans Patin anti-glisse	79	55	80	17	8800	M16 x 150
9D080KB16200M	29.5	Sans Patin anti-glisse	79	55	80	17	8800	M16 x 200
9D080KB20200M	32.5	Sans Patin anti-glisse	79	55	80	22	8800	M20 x 200
9D080KB20250M	32.5	Sans Patin anti-glisse	79	55	80	22	8800	M20 x 250
9D080KBZ12066M	29.5	Sans Patin anti-glisse	79	55	*80	14	7550	M12 x 66
9D080KBZ12150M	29.5	Sans Patin anti-glisse	79	55	*80	14	7550	M12 x 150
9D080KBZ14100M	29.5	Sans Patin anti-glisse	79	55	*80	14	8800	M14 x 100
9D080KBZ16066M	29.5	Sans Patin anti-glisse	79	55	*80	17	8800	M16 x 66
9D080KBZ16125M	29.5	Sans Patin anti-glisse	79	55	*80	17	8800	M16 x 125
9D100KB16125M	29.5	Sans Patin anti-glisse	99	74		17	8800	M16 x 125
9D100KB16150M	29.5	Sans Patin anti-glisse	99	74		17	8800	M16 x 150
9D100KBZ12125M	29.5	Sans Patin anti-glisse	99	74	*100	14	7550	M12 x 125
9D100KBZ16150M	29.5	Sans Patin anti-glisse	99	74	*100	17	8800	M16 x 150
9D100KBZ20200M	32.5	Sans Patin anti-glisse	99	74	*100	22	8800	M20 x 200
