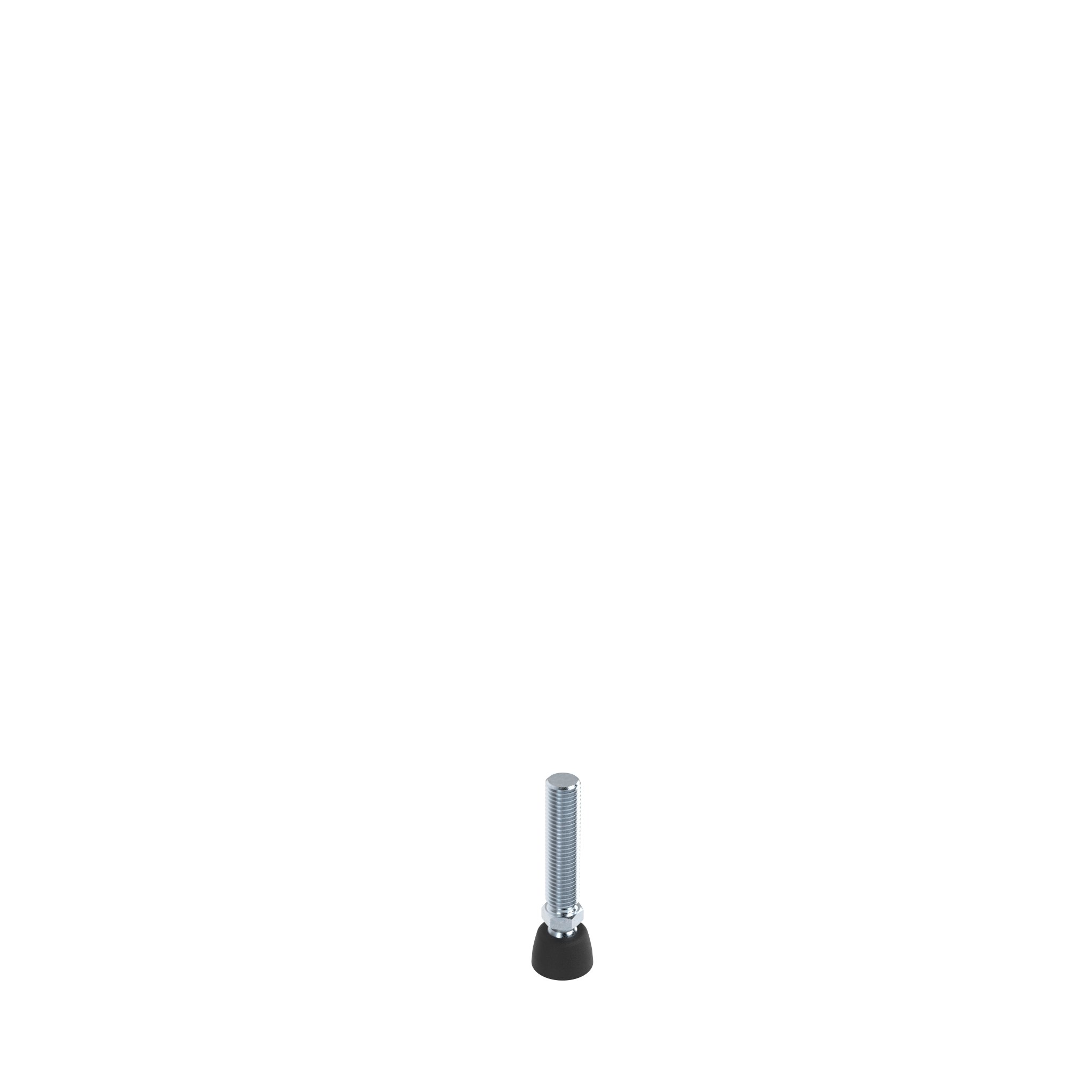

Pied rotule, PA / acier - rotule 15

Informations sur le produit "Pied rotule, PA / acier - rotule 15"

Couleur:
Embase : Noir

Pays de livraison:
Monde entier

Description:
Un pied à rotule pour positionnement robuste sur sols inégaux

Matériau:
Embase : Plastique PA, renforcé de bille de verre
Tige filetée : Acier

Options:
Décharge électrostatique ESD, autres tailles, autres couleurs, patin anti-glisse collé sur demande
Autres longueurs et autres tailles sur demande

Etat de surface:
Tige filetée : Zingué

Information:
Écrou compatible, voir 4DIN439BM5M et suivants et 4DIN934M5M et suivants,
Patin anti-glisse compatible, voir 098DG030 et suivants.

Code PA:	106977
Code douanier exportation:	73269098
Conditionnement:	1 pièce
Modèle:	Plastique PA/acier, sans trous de spitage
Poids (g):	120.0
Rotule:	Débattement angulaire ±20°
Zolltarifnummer:	73269098900

Variantes

ID de produit	F (mm)	Version	SW (mm)	D (mm)	Fmax (N)	Embase	M x L (mm)
9D030K08040M	29.5	Sans Patin anti-glisse	14	29	3430	30	M8 x 40
9D030K08080M	29.5	Sans Patin anti-glisse	14	29	3430	30	M8 x 80
9D030K10090M	29.5	Sans Patin anti-glisse	14	29	4600	30	M10 x 90
9D030K16066M	29.5	Sans Patin anti-glisse	17	29	14200	30	M16 x 66
9D040K08040M	29.5	Sans Patin anti-glisse	14	39	3430	40	M8 x 40
9D040K08080M	29.5	Sans Patin anti-glisse	14	39	3430	40	M8 x 80
9D040K10045M	29.5	Sans Patin anti-glisse	14	39	4600	40	M10 x 45
9D040K10070M	29.5	Sans Patin anti-glisse	14	39	4600	40	M10 x 70
9D040K10090M	29.5	Sans Patin anti-glisse	14	39	4600	40	M10 x 90
9D040K12066M	29.5	Sans Patin anti-glisse	14	39	7550	40	M12 x 66
9D040K12100M	29.5	Sans Patin anti-glisse	14	39	7550	40	M12 x 100
9D040K12125M	29.5	Sans Patin anti-glisse	14	39	7550	40	M12 x 125
9D040K16125M	29.5	Sans Patin anti-glisse	17	39	8800	40	M16 x 125
9D045K12066M	29.5	Sans Patin anti-glisse	14	44	7550	45	M12 x 66
9D050K08025M	29.5	Sans Patin anti-glisse	14	49	3430	50	M8 x 25
9D050K10045M	29.5	Sans Patin anti-glisse	14	49	4600	50	M10 x 45
9D050K10070M	29.5	Sans Patin anti-glisse	14	49	4600	50	M10 x 70
9D050K10125M	29.5	Sans Patin anti-glisse	14	49	4600	50	M10 x 125
9D050K10150M	29.5	Sans Patin anti-glisse	14	49	4600	50	M10 x 150
9D050K12045M	29.5	Sans Patin anti-glisse	14	49	7550	50	M12 x 45
9D050K12066M	29.5	Sans Patin anti-glisse	14	49	7550	50	M12 x 66
9D050K12100M	29.5	Sans Patin anti-glisse	14	49	7550	50	M12 x 100
9D050K12125M	29.5	Sans Patin anti-glisse	14	49	7550	50	M12 x 125
9D050K14066M	29.5	Sans Patin anti-glisse	14	49	10880	50	M14 x 66
9D050K14100M	29.5	Sans Patin anti-glisse	14	49	10880	50	M14 x 100
9D050K16100M	29.5	Sans Patin anti-glisse	17	49	8800	50	M16 x 100
9D050K16200M	29.5	Sans Patin anti-glisse	17	49	8800	50	M16 x 200
9D060K08080M	29.5	Sans Patin anti-glisse	14	59	3430	60	M8 x 80
9D060K10090M	29.5	Sans Patin anti-glisse	14	59	4600	60	M10 x 90
9D060K12066M	29.5	Sans Patin anti-glisse	14	59	7550	60	M12 x 66
9D060K12100M	29.5	Sans Patin anti-glisse	14	59	7550	60	M12 x 100
9D060K12150M	29.5	Sans Patin anti-glisse	14	59	7550	60	M12 x 150
9D060K16066M	29.5	Sans Patin anti-glisse	17	59	8800	60	M16 x 66
9D060K16125M	29.5	Sans Patin anti-glisse	17	59	8800	60	M16 x 125
9D060K20200M	32.5	Sans Patin anti-glisse	22	59	8800	60	M20 x 200
9D060K24125M	32.5	Sans Patin anti-glisse	24	59	8800	60	M24 x 125
9D080K10045M	29.5	Sans Patin anti-glisse	14	79	4600	80	M10 x 45
9D080K10070M	29.5	Sans Patin anti-glisse	14	79	4600	80	M10 x 70
9D080K10090M	29.5	Sans Patin anti-glisse	14	79	4600	80	M10 x 90
9D080K12066M	29.5	Sans Patin anti-glisse	14	79	7550	80	M12 x 66
9D080K12100M	29.5	Sans Patin anti-glisse	14	79	7550	80	M12 x 100
9D080K12125M	29.5	Sans Patin anti-glisse	14	79	7550	80	M12 x 125
9D080K12150M	29.5	Sans Patin anti-glisse	14	79	7550	80	M12 x 150
9D080K16066M	29.5	Sans Patin anti-glisse	14	79	8800	80	M16 x 66
9D080K16100M	29.5	Sans Patin anti-glisse	17	79	8800	80	M16 x 100
9D080K16125M	29.5	Sans Patin anti-glisse	17	79	8800	80	M16 x 125
9D080K16150M	29.5	Sans Patin anti-glisse	17	79	8800	80	M16 x 150
9D080K20100M	32.5	Sans Patin anti-glisse	22	79	8800	80	M20 x 100
9D080K20200M	32.5	Sans Patin anti-glisse	22	79	8800	80	M20 x 200
9D100K10045M	29.5	Sans Patin anti-glisse	14	99	4600		M10 x 45
9D100K12150M	29.5	Sans Patin anti-glisse	14	99	7550		M12 x 150
9D100K16100M	29.5	Sans Patin anti-glisse	17	99	8800		M16 x 100
9D100K16200M	29.5	Sans Patin anti-glisse	17	99	8800		M16 x 200
9D100K20150M	32.5	Sans Patin anti-glisse	22	99	8800		M20 x 150
