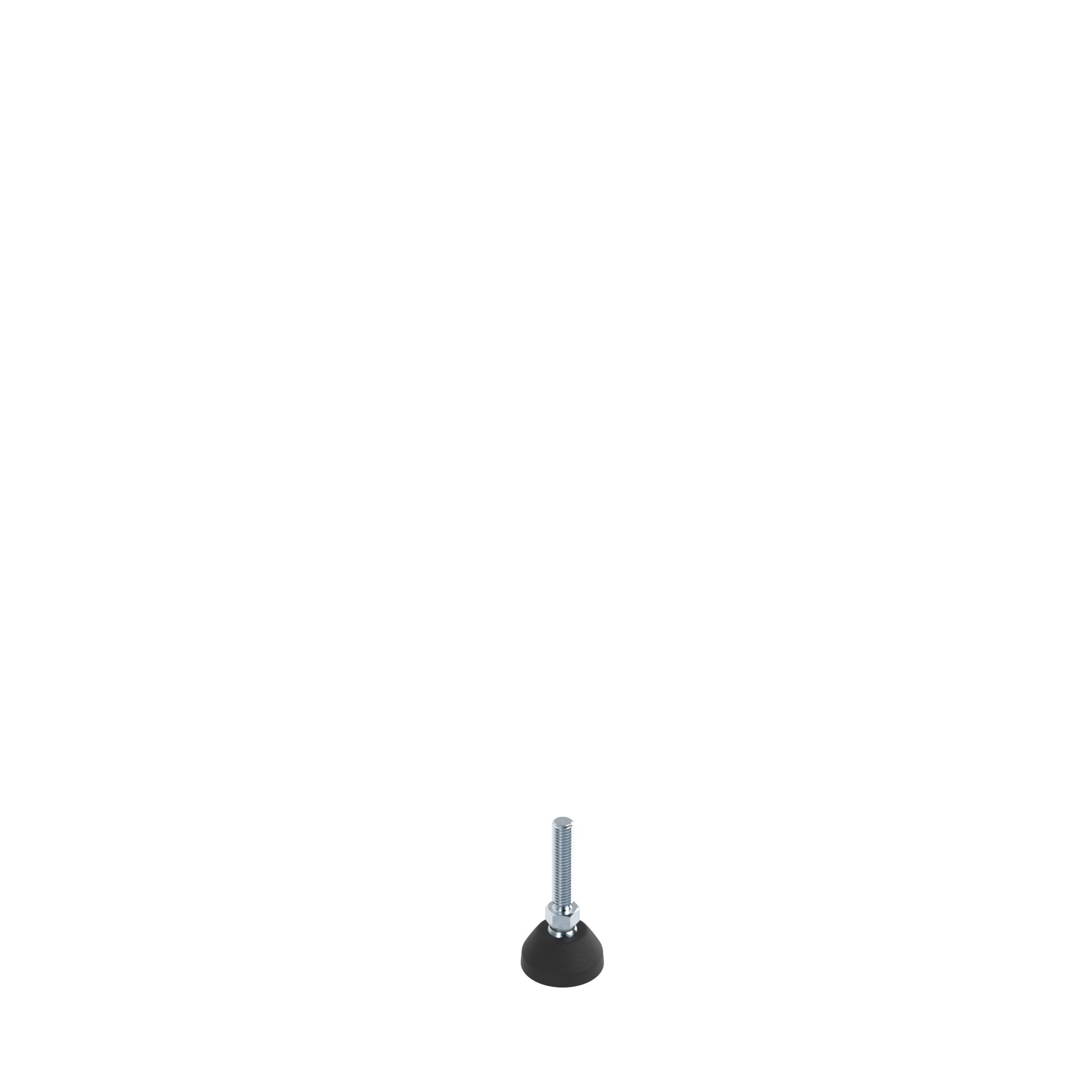

Pied rotule, PA / acier - rotule 15

Informations sur le produit "Pied rotule, PA / acier - rotule 15"

Couleur:
Embase : noir

Pays de livraison:
Monde entier

Description:
Un pied à rotule pour positionnement robuste sur sols inégaux

Matériau:
Embase : plastique PA, renforcé de bille de verre
Tige filetée : acier

Options:
Décharge électrostatique ESD, autres tailles, autres couleurs, patin anti-glisse collé sur demande
Autres longueurs et autres tailles sur demande

Etat de surface:
Tige filetée : zingué

Information:
Écrou compatible, voir 4DIN439BM5M et suivants et 4DIN934M5M et suivants,
Patin anti-glisse compatible, voir 098DG030 et suivants.

Modèle:	Plastique PA/acier, sans trous de spitage
Conditionnement:	1 pièce
Code douanier exportation:	73269098
Poids (g):	58.0
(ECLASS 6.0):	90900110
(ECLASS 7.0):	90900109
(ECLASS 8.0):	90900108
(ECLASS 9.0):	90900107
(ECLASS 10.0):	90900106
(ECLASS 11.0):	90900105
(ECLASS 12.0):	90900104
(ECLASS 13.0):	90900103
(ECLASS 15.0):	90900101
(ECLASS 16.0):	23010702
Code ERP:	107037
ECLASS_V14.0:	90900102
Rotule:	Débattement angulaire ±20°
Zolltarifnummer:	73269098900

Variantes

Réf. produit	Version	Embase	Fmax (N)	D (mm)	F (mm)	M x L (mm)	SW (mm)
9D030K08040M	Sans Patin anti-glisse	30	3430	29	29.5	M8 x 40	14
9D030K08080M	Sans Patin anti-glisse	30	3430	29	29.5	M8 x 80	14
9D030K10090M	Sans Patin anti-glisse	30	4600	29	29.5	M10 x 90	14
9D030K16066M	Sans Patin anti-glisse	30	14200	29	29.5	M16 x 66	17
9D040K08040M	Sans Patin anti-glisse	40	3430	39	29.5	M8 x 40	14
9D040K08080M	Sans Patin anti-glisse	40	3430	39	29.5	M8 x 80	14
9D040K10045M	Sans Patin anti-glisse	40	4600	39	29.5	M10 x 45	14
9D040K10070M	Sans Patin anti-glisse	40	4600	39	29.5	M10 x 70	14
9D040K10090M	Sans Patin anti-glisse	40	4600	39	29.5	M10 x 90	14
9D040K12066M	Sans Patin anti-glisse	40	7550	39	29.5	M12 x 66	14
9D040K12100M	Sans Patin anti-glisse	40	7550	39	29.5	M12 x 100	14
9D040K12125M	Sans Patin anti-glisse	40	7550	39	29.5	M12 x 125	14
9D040K16125M	Sans Patin anti-glisse	40	8800	39	29.5	M16 x 125	17
9D045K12066M	Sans Patin anti-glisse	45	7550	44	29.5	M12 x 66	14
9D050K08025M	Sans Patin anti-glisse	50	3430	49	29.5	M8 x 25	14
9D050K10045M	Sans Patin anti-glisse	50	4600	49	29.5	M10 x 45	14
9D050K10070M	Sans Patin anti-glisse	50	4600	49	29.5	M10 x 70	14
9D050K10125M	Sans Patin anti-glisse	50	4600	49	29.5	M10 x 125	14
9D050K10150M	Sans Patin anti-glisse	50	4600	49	29.5	M10 x 150	14
9D050K12045M	Sans Patin anti-glisse	50	7550	49	29.5	M12 x 45	14
9D050K12066M	Sans Patin anti-glisse	50	7550	49	29.5	M12 x 66	14
9D050K12100M	Sans Patin anti-glisse	50	7550	49	29.5	M12 x 100	14
9D050K12125M	Sans Patin anti-glisse	50	7550	49	29.5	M12 x 125	14
9D050K14066M	Sans Patin anti-glisse	50	10880	49	29.5	M14 x 66	14
9D050K14100M	Sans Patin anti-glisse	50	10880	49	29.5	M14 x 100	14
9D050K16100M	Sans Patin anti-glisse	50	8800	49	29.5	M16 x 100	17
9D050K16200M	Sans Patin anti-glisse	50	8800	49	29.5	M16 x 200	17
9D060K08080M	Sans Patin anti-glisse	60	3430	59	29.5	M8 x 80	14
9D060K10090M	Sans Patin anti-glisse	60	4600	59	29.5	M10 x 90	14
9D060K12066M	Sans Patin anti-glisse	60	7550	59	29.5	M12 x 66	14
9D060K12100M	Sans Patin anti-glisse	60	7550	59	29.5	M12 x 100	14
9D060K12150M	Sans Patin anti-glisse	60	7550	59	29.5	M12 x 150	14
9D060K16066M	Sans Patin anti-glisse	60	8800	59	29.5	M16 x 66	17
9D060K16125M	Sans Patin anti-glisse	60	8800	59	29.5	M16 x 125	17
9D060K20200M	Sans Patin anti-glisse	60	8800	59	32.5	M20 x 200	22
9D060K24125M	Sans Patin anti-glisse	60	8800	59	32.5	M24 x 125	24
9D080K10045M	Sans Patin anti-glisse	80	4600	79	29.5	M10 x 45	14
9D080K10070M	Sans Patin anti-glisse	80	4600	79	29.5	M10 x 70	14
9D080K10090M	Sans Patin anti-glisse	80	4600	79	29.5	M10 x 90	14
9D080K12066M	Sans Patin anti-glisse	80	7550	79	29.5	M12 x 66	14
9D080K12100M	Sans Patin anti-glisse	80	7550	79	29.5	M12 x 100	14
9D080K12125M	Sans Patin anti-glisse	80	7550	79	29.5	M12 x 125	14
9D080K12150M	Sans Patin anti-glisse	80	7550	79	29.5	M12 x 150	14
9D080K16066M	Sans Patin anti-glisse	80	8800	79	29.5	M16 x 66	14
9D080K16100M	Sans Patin anti-glisse	80	8800	79	29.5	M16 x 100	17
9D080K16125M	Sans Patin anti-glisse	80	8800	79	29.5	M16 x 125	17
9D080K16150M	Sans Patin anti-glisse	80	8800	79	29.5	M16 x 150	17
9D080K20100M	Sans Patin anti-glisse	80	8800	79	32.5	M20 x 100	22
9D080K20200M	Sans Patin anti-glisse	80	8800	79	32.5	M20 x 200	22
9D100K10045M	Sans Patin anti-glisse	100	4600	99	29.5	M10 x 45	14
9D100K12150M	Sans Patin anti-glisse	100	7550	99	29.5	M12 x 150	14
9D100K16100M	Sans Patin anti-glisse	100	8800	99	29.5	M16 x 100	17
9D100K16200M	Sans Patin anti-glisse	100	8800	99	29.5	M16 x 200	17
9D100K20150M	Sans Patin anti-glisse	100	8800	99	32.5	M20 x 150	22
