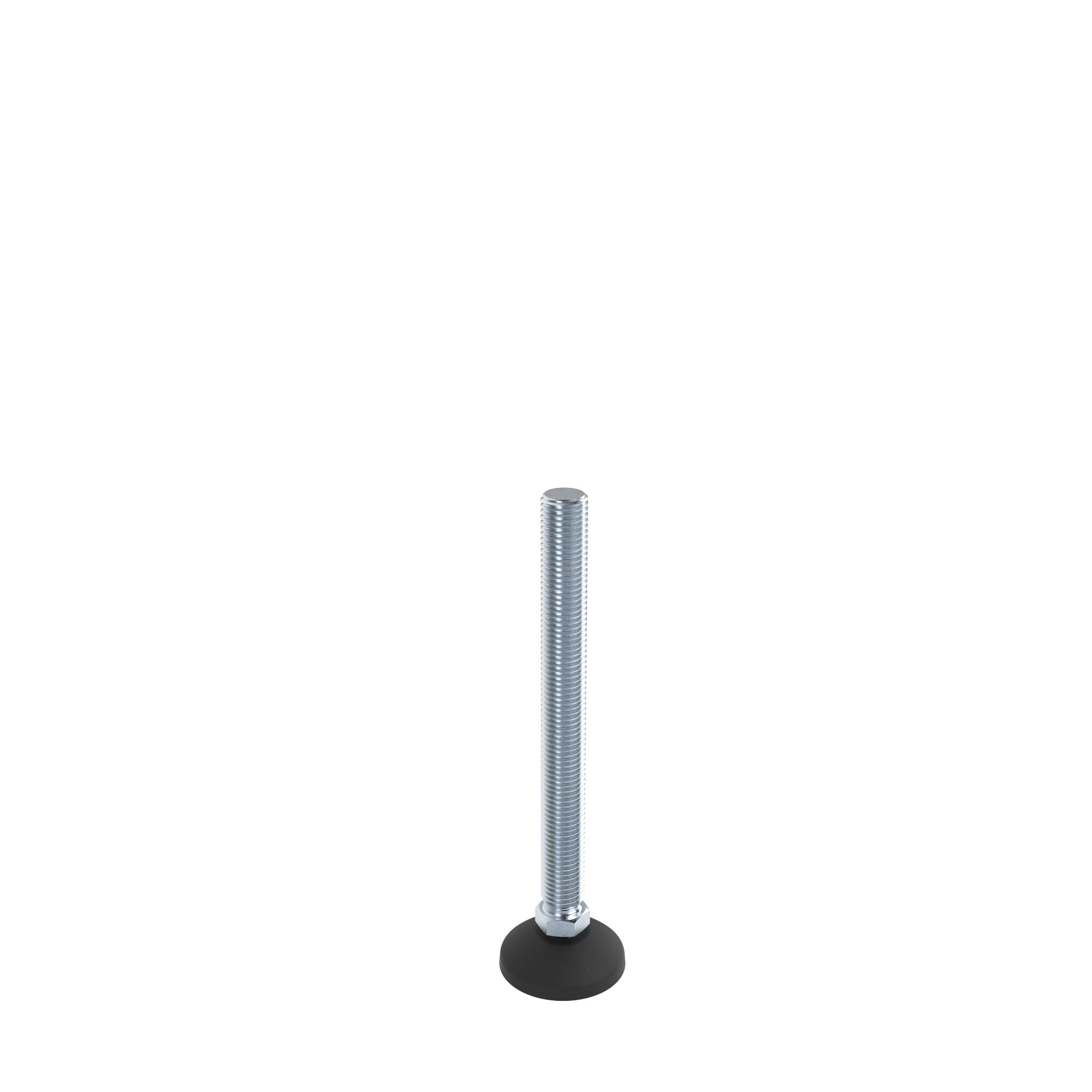

Pied rotule, PA / acier - rotule 15

Informations sur le produit "Pied rotule, PA / acier - rotule 15"

Couleur:
Embase : noir

Pays de livraison:
Monde entier

Description:
Un pied à rotule pour positionnement robuste sur sols inégaux

Matériau:
Embase : plastique PA, renforcé de bille de verre
Tige filetée : acier

Options:
Décharge électrostatique ESD, autres tailles, autres couleurs, patin anti-glisse collé sur demande
Autres longueurs et autres tailles sur demande

Etat de surface:
Tige filetée : zingué

Information:
Écrou compatible, voir 4DIN439BM5M et suivants et 4DIN934M5M et suivants,
Patin anti-glisse compatible, voir 098DG030 et suivants.

Conditionnement:	1 pièce
Rotule:	Débattement angulaire ±20°
Modèle:	Plastique PA/acier, sans trous de spitage
Poids (g):	469.0
ECLASS 6.0:	90900110
ECLASS 7.0:	90900109
ECLASS 8.0:	90900108
ECLASS 9.0:	90900107
ECLASS 10.0:	90900106
ECLASS 11.0:	90900105
ECLASS 12.0:	90900104
ECLASS 13.0:	90900103
ECLASS 14.0:	90900102
ECLASS 15.0:	90900101
ECLASS 16.0:	23010702
Zolltarifnummer:	73269098900
Code douanier exportation:	73269098
Code ERP:	107275

Variantes

Réf. produit	Embase	Fmax (N)	SW (mm)	D (mm)	F (mm)	M x L (mm)	Version
9D030K08040M	30	3430	14	29	29.5	M8 x 40	Sans Patin anti-glisse
9D030K08080M	30	3430	14	29	29.5	M8 x 80	Sans Patin anti-glisse
9D030K10090M	30	4600	14	29	29.5	M10 x 90	Sans Patin anti-glisse
9D030K16066M	30	14200	17	29	29.5	M16 x 66	Sans Patin anti-glisse
9D040K08040M	40	3430	14	39	29.5	M8 x 40	Sans Patin anti-glisse
9D040K08080M	40	3430	14	39	29.5	M8 x 80	Sans Patin anti-glisse
9D040K10045M	40	4600	14	39	29.5	M10 x 45	Sans Patin anti-glisse
9D040K10070M	40	4600	14	39	29.5	M10 x 70	Sans Patin anti-glisse
9D040K10090M	40	4600	14	39	29.5	M10 x 90	Sans Patin anti-glisse
9D040K12066M	40	7550	14	39	29.5	M12 x 66	Sans Patin anti-glisse
9D040K12100M	40	7550	14	39	29.5	M12 x 100	Sans Patin anti-glisse
9D040K12125M	40	7550	14	39	29.5	M12 x 125	Sans Patin anti-glisse
9D040K16125M	40	8800	17	39	29.5	M16 x 125	Sans Patin anti-glisse
9D045K12066M	45	7550	14	44	29.5	M12 x 66	Sans Patin anti-glisse
9D050K08025M	50	3430	14	49	29.5	M8 x 25	Sans Patin anti-glisse
9D050K10045M	50	4600	14	49	29.5	M10 x 45	Sans Patin anti-glisse
9D050K10070M	50	4600	14	49	29.5	M10 x 70	Sans Patin anti-glisse
9D050K10125M	50	4600	14	49	29.5	M10 x 125	Sans Patin anti-glisse
9D050K10150M	50	4600	14	49	29.5	M10 x 150	Sans Patin anti-glisse
9D050K12045M	50	7550	14	49	29.5	M12 x 45	Sans Patin anti-glisse
9D050K12066M	50	7550	14	49	29.5	M12 x 66	Sans Patin anti-glisse
9D050K12100M	50	7550	14	49	29.5	M12 x 100	Sans Patin anti-glisse
9D050K12125M	50	7550	14	49	29.5	M12 x 125	Sans Patin anti-glisse
9D050K14066M	50	10880	14	49	29.5	M14 x 66	Sans Patin anti-glisse
9D050K14100M	50	10880	14	49	29.5	M14 x 100	Sans Patin anti-glisse
9D050K16100M	50	8800	17	49	29.5	M16 x 100	Sans Patin anti-glisse
9D050K16200M	50	8800	17	49	29.5	M16 x 200	Sans Patin anti-glisse
9D060K08080M	60	3430	14	59	29.5	M8 x 80	Sans Patin anti-glisse
9D060K10090M	60	4600	14	59	29.5	M10 x 90	Sans Patin anti-glisse
9D060K12066M	60	7550	14	59	29.5	M12 x 66	Sans Patin anti-glisse
9D060K12100M	60	7550	14	59	29.5	M12 x 100	Sans Patin anti-glisse
9D060K12150M	60	7550	14	59	29.5	M12 x 150	Sans Patin anti-glisse
9D060K16066M	60	8800	17	59	29.5	M16 x 66	Sans Patin anti-glisse
9D060K16125M	60	8800	17	59	29.5	M16 x 125	Sans Patin anti-glisse
9D060K20200M	60	8800	22	59	32.5	M20 x 200	Sans Patin anti-glisse
9D060K24125M	60	8800	24	59	32.5	M24 x 125	Sans Patin anti-glisse
9D080K10045M	80	4600	14	79	29.5	M10 x 45	Sans Patin anti-glisse
9D080K10070M	80	4600	14	79	29.5	M10 x 70	Sans Patin anti-glisse
9D080K10090M	80	4600	14	79	29.5	M10 x 90	Sans Patin anti-glisse
9D080K12066M	80	7550	14	79	29.5	M12 x 66	Sans Patin anti-glisse
9D080K12100M	80	7550	14	79	29.5	M12 x 100	Sans Patin anti-glisse
9D080K12125M	80	7550	14	79	29.5	M12 x 125	Sans Patin anti-glisse
9D080K12150M	80	7550	14	79	29.5	M12 x 150	Sans Patin anti-glisse
9D080K16066M	80	8800	14	79	29.5	M16 x 66	Sans Patin anti-glisse
9D080K16100M	80	8800	17	79	29.5	M16 x 100	Sans Patin anti-glisse
9D080K16125M	80	8800	17	79	29.5	M16 x 125	Sans Patin anti-glisse
9D080K16150M	80	8800	17	79	29.5	M16 x 150	Sans Patin anti-glisse
9D080K20100M	80	8800	22	79	32.5	M20 x 100	Sans Patin anti-glisse
9D080K20200M	80	8800	22	79	32.5	M20 x 200	Sans Patin anti-glisse
9D100K10045M	100	4600	14	99	29.5	M10 x 45	Sans Patin anti-glisse
9D100K12150M	100	7550	14	99	29.5	M12 x 150	Sans Patin anti-glisse
9D100K16100M	100	8800	17	99	29.5	M16 x 100	Sans Patin anti-glisse
9D100K16200M	100	8800	17	99	29.5	M16 x 200	Sans Patin anti-glisse
9D100K20150M	100	8800	22	99	32.5	M20 x 150	Sans Patin anti-glisse
